LM74680 是一款理想的二極管橋式控制器，通過在全橋配置中驅動四個 N 溝道 MOSFET 來提供電壓整流。與傳統的二極管橋式整流器相比，LM74680可實現更低的壓降和更低的功率耗散。這有助于簡化電源設計，消除散熱器，并減少 PCB 面積。集成電荷泵允許使用 N 溝道 MOSFET，在相同功率水平下，N 溝道 MOSFET 比 P 溝道 MOSFET 更小、更具成本效益。它還提供對反向電流條件的快速響應，以防止輸入短路事件。LM74680 具有一個使能引腳，允許通過外部信號啟用或禁用柵極驅動器。LM74680 支持從 DC 到 1kHz 的電壓整流。

該器件的額定工作溫度范圍為 –40°C 至 +125°C。
*附件：lm74680.pdf

特性

• 輸入工作電壓范圍：5V 至 80V
  • 100V 絕對最大值
• 4× 集成柵極驅動控制
• 165μA 柵極上拉強度
• 100mA 柵極下拉強度
• 用于電源 ORing 應用的線性柵極調節控制
  • VTG_REG = 11mV
• 用于用戶控制設備開/關功能的使能引腳
• –40°C 至 125°C 工作結溫范圍
• 小尺寸：3mm × 3mm VQFN-12
  • 符合 IPC-9592 間距規則

參數

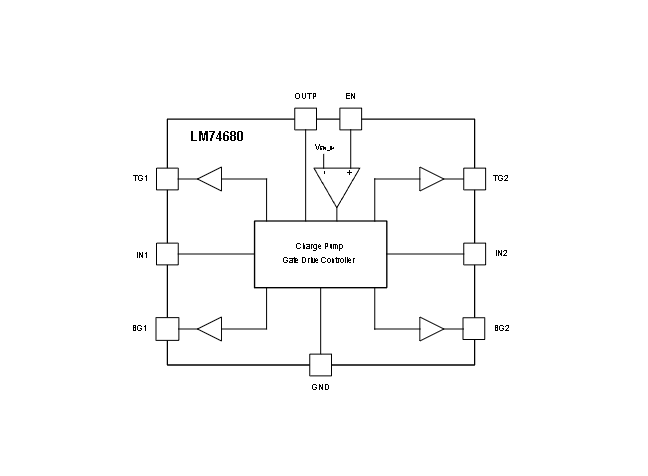

方框圖

一、產品概述

LM74680是一款理想二極管橋控制器，專為低損耗整流應用設計。通過驅動四個N溝道MOSFET構成全橋配置，實現高效的電壓整流，適用于視頻門鈴、IP攝像頭、恒溫器、電源分配系統等應用。

二、主要特性

• ?寬輸入電壓范圍?：支持5V至80V的輸入電壓，絕對最大值為100V。
• ?高集成度?：內置四個柵極驅動控制器，提供165μA的柵極上拉強度和100mA的柵極下拉強度。
• ?低靜態電流?：典型工作靜態電流為450μA，關斷時靜態電流低至3.82μA。
• ?快速響應?：對反向電流條件具有快速響應能力，提供保護。
• ?使能控制?：通過使能引腳控制設備的開啟和關閉。
• ?小型封裝?：采用3mm × 3mm的VQFN-12封裝，滿足IPC-9592間距規則。
• ?寬溫度范圍?：支持-40°C至125°C的工作結溫范圍。

三、引腳配置與功能

LM74680具有12個引腳，主要功能如下：

• ?IN1, IN2?：橋式整流輸入引腳。
• ?TG1, TG2?：頂部MOSFET柵極驅動輸出引腳。
• ?BG1, BG2?：底部MOSFET柵極驅動輸出引腳。
• ?OUTP?：橋式整流輸出引腳。
• ?GND?：設備地引腳。
• ?EN?：使能引腳，用于控制設備的開啟和關閉。
• ?NC?：無連接引腳。

四、電氣特性

• ?工作電壓范圍?：5V至80V，支持高達100V的瞬態電壓。
• ?柵極驅動電壓?：頂部柵極驅動電壓為8.7V至11.1V，底部柵極驅動電壓為11.96V至13.85V。
• ?柵極驅動電流?：頂部柵極峰值上拉電流為165μA，底部柵極峰值下拉電流為100mA。
• ?啟用閾值?：使能引腳低電平閾值為0.413V至0.7V，高電平閾值為0.631V至0.9V。

五、功能描述

• ?輸入和輸出電壓?：支持寬輸入電壓范圍，并包括輸出欠壓鎖定（UVLO）功能。
• ?電荷泵?：為N溝道MOSFET柵極驅動提供所需電壓，可通過使能引腳控制其開啟和關閉。
• ?柵極驅動?：根據輸入和輸出電壓的不同，柵極驅動器在正向調節模式、全導通模式和反向電流保護模式之間切換。
• ?使能控制?：通過使能引腳控制柵極驅動器和電荷泵的開啟和關閉。

六、應用與實現

• ?典型應用?：LM74680驅動四個外部N溝道MOSFET構成橋式整流器，用于AC或極性無關DC電源輸入的整流。
• ?設計步驟?：包括選擇合適的MOSFET、計算輸出電容、布局設計等。
• ?電源建議?：推薦在輸入和輸出端使用TVS二極管以抑制瞬態電壓，保護器件免受損壞。

七、布局與封裝

• ?布局指南?：強調關鍵組件的放置、高電流路徑的布線、解耦電容的放置等，以優化性能并減少電磁干擾。
• ?封裝信息?：采用3mm × 3mm的VQFN-12封裝，提供詳細的封裝尺寸、引腳排列及RoHS合規性信息。

八、文檔與支持

• ?設計資源?：提供相關的設計工具和計算器，以簡化設計過程。
• ?文檔更新通知?：用戶可注冊接收文檔更新通知。
• ?技術支持?：TI E2E?支持論壇提供快速的設計幫助和驗證答案。
• ?靜電放電警告?：提醒用戶注意靜電放電可能對器件造成的損害。
