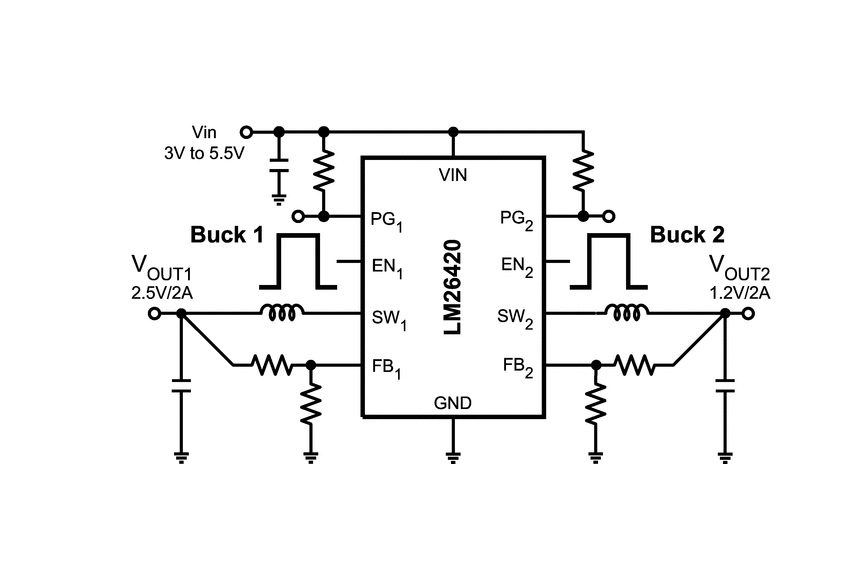

LM26420穩壓器是一款單片、高效率雙通道 PWM 降壓 DC/DC 轉換器。該器件能夠通過內部 75mΩ PMOS 頂部開關和內部 50mΩ NMOS 底部開關驅動兩個 2A 負載，并使用最先進的 BICMOS 技術實現最佳功率密度。世界一流的控制電路允許低至 30 ns 的導通時間，從而在整個 3 V 至 5.5 V 輸入工作范圍內支持極低的高頻轉換，最低輸出電壓為 0.8 V。

雖然工作頻率很高，但很容易實現高達 93% 的效率。包括外部關斷功能，具有超低待機電流。LM26420 利用電流模式控制和內部補償，在較寬的工作條件下提供高性能調節。
*附件：lm26420.pdf

特性

• 符合 CISPR25 5 類傳導發射標準
• 輸入電壓范圍為 3 V 至 5.5 V
• 輸出電壓范圍為 0.8 V 至 4.5 V
• 每個穩壓器 2A 輸出電流
• 高開關頻率： 2.2 MHz （LM26420X）
  0.55 MHz （LM26420Y）
• 0.8 V、1.5% 內部電壓基準
• 內部軟啟動
• 每個輸出均具有獨立的電源良好狀態和精密使能
• 電流模式，PWM作
• 熱關斷
• 過壓保護
• 啟動至預偏置輸出負載
• 穩壓器異相 180°

參數

方框圖

一、產品概述

LM26420是一款高性能、高效率的雙通道同步降壓（Buck）DC/DC轉換器，專為驅動兩個高達2A的負載而設計。該設備集成了先進的BICMOS技術，具有高開關頻率和快速響應時間，適用于多種應用場景。

二、主要特性

• ?雙通道輸出?：每個通道可提供高達2A的輸出電流。
• ?高效率?：轉換效率可達93%。
• ?寬輸入電壓范圍?：支持3V至5.5V的輸入電壓。
• ?高開關頻率?：提供2.2MHz（LM26420X）和0.55MHz（LM26420Y）兩種開關頻率選項。
• ?精確內部電壓參考?：0.8V，精度為1.5%。
• ?獨立電源良好和使能控制?：每個輸出通道都有獨立的電源良好指示和使能控制。
• ?過溫保護?：內置熱關斷功能，保護設備免受過熱損壞。
• ?過壓保護?：具有過壓保護功能，確保輸出電壓穩定。

三、應用領域

• FPGA的本地5V到Vcore供電
• 硬盤驅動器（HDD）和機頂盒（Set-Top Box）的核心電源
• USB供電設備
• CPU和ASIC的核心及I/O電壓供電

四、電氣特性

• ?輸出電壓范圍?：0.8V至4.5V。
• ?軟啟動功能?：幫助減少啟動時的浪涌電流并消除輸出電壓過沖。
• ?獨立精密使能?：允許通過外部信號控制轉換器的開關。
• ?電流限制?：每個通道具有獨立的循環電流限制功能，保護輸出開關。

五、功能描述

• ?電流模式PWM控制?：采用電流模式控制，提供高性能的電壓調節。
• ?軟啟動?：在啟動時逐漸增加輸出電壓，減少浪涌電流和過沖。
• ?電源良好指示?：提供開漏輸出的電源良好指示，用于外部供電或負載的序列控制和故障檢測。
• ?獨立精密使能?：每個通道都有獨立的使能控制，允許靈活的電源管理。
• ?過壓保護?：當反饋電壓超過內部參考電壓的15%時，關閉內部PMOS開關，防止過壓。
• ? 欠壓鎖定（UVLO） ?：防止輸入電壓過低時設備工作，具有330mV的遲滯電壓。
• ?熱關斷?：當結溫超過165°C時，關閉輸出開關，保護設備免受過熱損壞。

六、封裝與尺寸

• ?封裝類型?：提供HTSSOP-20和WQFN-16兩種封裝選項。
• ?尺寸?：HTSSOP-20封裝尺寸為6.50mm × 4.40mm，WQFN-16封裝尺寸為4.00mm × 4.00mm。

七、設計指南

• ?輸出電壓編程?：通過外部電阻分壓器設置輸出電壓，提供了詳細的計算公式。
• ?輸入電容選擇?：推薦使用X7R或X5R類型的陶瓷電容，以減少AC應力并提高穩定性。
• ?輸出電容選擇?：基于期望的輸出紋波和瞬態響應選擇合適的電容值。
• ?電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?布局考慮?：強調了關鍵組件的布局、接地處理和熱管理等方面的考慮。

八、文檔支持

• 提供WEBENCH Power Designer鏈接，幫助用戶快速設計和定制電源解決方案。
• 提供相關的技術文檔和應用筆記，支持用戶的設計工作。
