LM26420 雙路 2.0A,高效同步降壓 DC-DC 穩壓器

數據:

描述

LM26420調節器是一款單芯片,高效雙PWM降壓DC /DC轉換器。該器件能夠驅動兩個2-A負載,內部75mΩPMOS頂部開關和內部50mΩNMBC底部開關,采用最先進的BICMOS技術,可提供最佳功率密度。世界一流控制電路允許低至30 ns的時間,從而在整個3 V至5.5 V輸入工作范圍內支持異常高頻轉換,最低輸出電壓為0.8 V.

雖然工作頻率高,效率高達93%易于實現。包括外部關斷,具有超低待機電流。 LM26420采用電流模式控制和內部補償,可在各種工作條件下提供高性能調節。

特性

  • 符合CISPR25 Class 5傳導發射
  • 輸入電壓范圍為3 V至5.5 V
  • 輸出電壓范圍0.8 V至4.5 V
  • 每個穩壓器2-A輸出電流
  • 高開關頻率:2.2 MHz(LM26420X)
    0.55 MHz(LM26420Y)
  • 0.8 V,1.5%內部參考電壓
  • 內部軟啟動
  • 每個輸出的獨立電源良好和精確使能
  • 電流模式,PWM操作
  • 熱關斷
  • 過壓保護
  • 啟動到預偏置輸出負載
  • 穩壓器180°異相
  • 使用LM26420使用WEBENCH ? Power Designer創建自定義設計

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器 (集成開關)

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
LM26420
3 ? ?
5.5 ? ?
0.8 ? ?
4.5 ? ?
2 ? ?
2 ? ?
550 ? ?
2200 ? ?
0.9 ? ?
Enable
Light Load Efficiency
Phase Interleaving
Power Good
Pre-Bias Start-Up
Synchronous Rectification ? ?
Current Mode ? ?
98 ? ?
-40 to 125 ? ?
Catalog ? ?
HTSSOP
WQFN ? ?

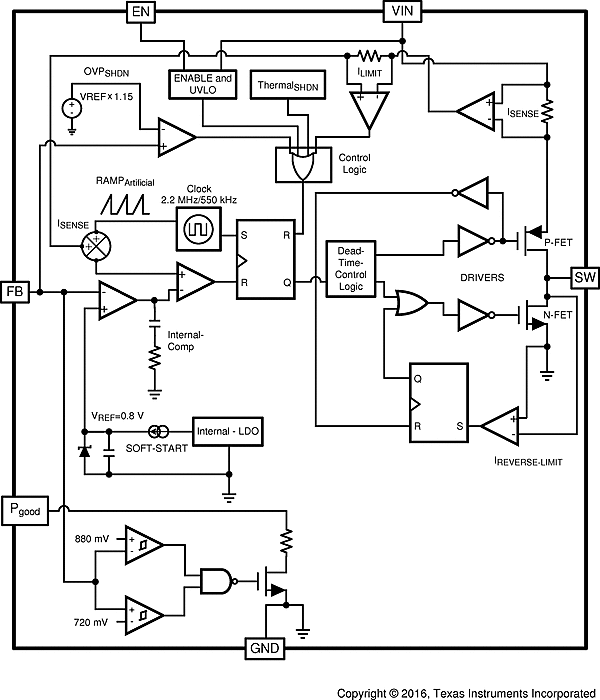

方框圖 (3)
