Texas Instruments TPS25763-Q1 USB接口IC是一款單端口USB Type-C^? ^供電 (PD) 控制器，帶降壓-升壓穩壓器和DisplayPort?交替 (Alt) 模式。該接口IC是一款全集成器件，設計用在12V汽車電池系統中。TPS25763-Q1 IC配備智能系統電源管理 (SPM) 引擎，可最大限度地提高USB傳輸功率，同時保護系統免受汽車電池瞬態和過熱條件的影響。該USB接口IC的配置設置可通過直觀的圖形用戶界面 (GUI) 進行選擇。TPS25763-Q1器件通過了汽車應用類AEC-Q100認證。TPS25763-Q1 IC非常適合用于汽車USB充電、汽車媒體中心、汽車音響主機和汽車后座娛樂系統。

數據手冊：*附件：Texas Instruments TPS25763-Q1 USB接口IC數據手冊.pdf

特性

• 符合AEC-Q100標準，具體如下：
  • 環境工作溫度范圍：-40°C至+125°C，器件溫度等級：1
  • 器件HBM ESD類別：2
  • 器件CDM ESD分類等級C2B
  • 增強了連接器引腳的ESD保護
• USB供電 (PD) 控制器，支持可編程電源 (PPS)。
  • 寬VIN ：5.5V至18V（最大40V）
  • 集成降壓-升壓功能，帶4個電源開關，支持高達65W USB PD輸出功率
  • VBUS 輸出：3.3V至21V（每檔±20mV）
  • IBUS 輸出：0A至3A（每檔電流限制±50mA）
  • 交替模式支持：
    • DisplayPort?
  • VBUS 對VBAT 、對地短路保護
  • VBUS 電纜壓降補償
  • MFi過流保護
  • 開關頻率：300kHz、400kHz、450kHz
  • 帶抖動的DC/DC同步輸入/輸出
• USB端口配置選項：
  • 1個USB-PD端口，帶DisplayPort?跨USB-C?功能（DP交替模式）(TPS25763-Q1)
• 符合USB標準：
  • USB Type-C^?^ 供電3.1版
    • CC邏輯，VCONN 源，放電
    • USB電纜極性檢測
  • 電池充電規范v1.2 (BC1.2)：
    • 帶專用充電端口的DCP
• 傳統快速充電
  • 2.7V divider-3模式
  • 1.2V分壓器模式
  • 高壓DCP協議
• 微控制器內核支持：
  • 固件更新
  • 以電源電壓和溫度為依據的電源管理
• 對VBUS 、對VBAT 短路保護：
  • VBUS
  • Px_ DP和Px_DM
  • Px_CC1 及 Px_CC2
• HotRod? QFN封裝，帶可潤濕的側翼

應用

• 汽車USB充電
• 汽車媒體中心
• 汽車音響主機
• 汽車后座娛樂

功能框圖

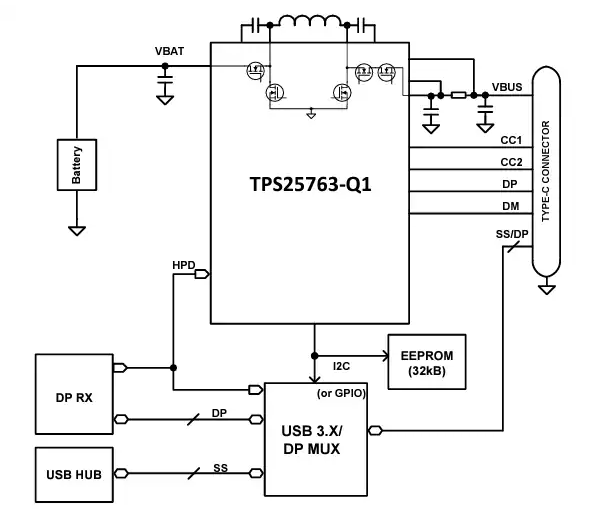

原理圖
