作為 SWIFT? 系列 DC/DC 穩壓器的一員，TPS5430 是一款高輸出電流脈寬調制 （PWM） 轉換器，集成了低電阻高壓側 N 溝道 MOSFET。具有所列特性的基板包括一個高性能電壓誤差放大器，可在瞬態條件下提供嚴格的電壓調節精度，一個欠壓鎖定 （UVLO） 電路，以防止在輸入電壓達到 5.5 V 之前啟動，一個內部設置的慢啟動電路，以限制浪涌電流，以及一個電壓前饋電路，以改善瞬態響應。使用使能 （ENA） 引腳時，關斷電源電流通常降至 18 μA。其他特性包括高電平有效使能、過流限制、過壓保護 （OVP） 和熱關斷。為了降低設計復雜性和外部元件數量，TPS5430反饋回路進行了內部補償。該TPS5430調節各種電源，包括 24 V 總線。
*附件：tps5430-ep.pdf

TPS5430 器件采用熱增強型、易于使用的 8 引腳 SOIC PowerPAD? 封裝。TI 提供評估模塊和 SWIFT Designer 軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 寬輸入電壓范圍：5.5 V 至 36 V
• 高達 3A 的連續（4A 峰值）輸出電流
• 通過 110 米
  集成 MOSFET 開關實現高達 95% 的高效率
• 寬輸出電壓范圍：可調電壓低至
  1.22 V，初始精度為 1.5%
• 內部補償最大限度地減少了外部
  零件數量
• 固定 500kHz 開關頻率，適用于
  小尺寸濾波器
• 通過輸入電壓前饋改善線路調節和瞬態響應
• 系統受到過流限制、過壓
  保護和熱關斷保護
• –55°C 至 125°C 工作結
  溫范圍
• 采用小型耐熱增強型 8 引腳
  SOIC PowerPAD? 封裝
• 有關 SWIFT? 文檔、應用說明和
  設計軟件，請參閱 TI 網站 www.ti.com/swift
• 支持國防、航空航天和醫療應用
  • 受控基線
  • 一個裝配/測試站點
  • 一個制造工地
  • 適用于軍用 （–55°C/125°C） 溫度范圍^(1)^
  • 延長產品生命周期
  • 延長產品變更通知
  • 產品可追溯性
• 應用
  • 工業和汽車音響電源
  • 電池充電器、大功率 LED 電源
  • 12V/24V 分布式電源系統

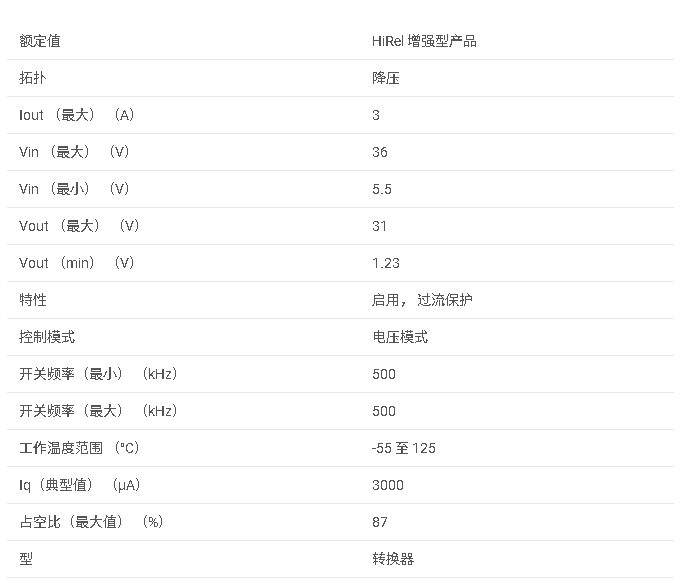

參數

一、產品概述

TPS5430-EP是一款屬于SWIFT?家族的3A寬輸入范圍降壓型DC-DC轉換器，專為國防、航空航天和醫療等領域設計。該轉換器具有高效率、寬輸入電壓范圍、寬輸出電壓范圍以及多種保護功能。

二、主要特性

• ?寬輸入電壓范圍?：5.5V至36V，適應多種電源環境。
• ?高輸出電流?：連續輸出電流可達3A，峰值電流可達4A。
• ?高效率?：效率高達95%，通過集成的低電阻高側N溝道MOSFET實現。
• ?固定開關頻率?：500kHz，簡化外部濾波器設計。
• ?內部補償?：減少外部組件數量，降低設計復雜度。
• ?多種保護功能?：包括過流限制、過壓保護、熱關斷等。
• ?軍事級溫度范圍?：支持-55°C至125°C的工作結溫范圍。

三、應用領域

• 工業和車載音頻電源
• 電池充電器
• 高功率LED電源
• 12V/24V分布式電源系統
• 國防、航空航天和醫療設備

四、功能描述

• ?PWM控制?：采用電流模式PWM控制，提供快速瞬態響應。
• ?軟啟動?：內置軟啟動電路，限制開機時的浪涌電流。
• ?欠壓鎖定?：防止輸入電壓過低時轉換器啟動。
• ?電壓前饋?：改善瞬態響應，提高系統穩定性。
• ?熱關斷?：防止芯片過熱，保護電路安全。

五、電氣特性

• ?輸入電壓范圍?：5.5V至36V
• ?輸出電壓范圍?：可調至1.22V，初始精度為±1.5%
• ?開關頻率?：500kHz
• ?靜態電流?：關斷模式下典型值為18μA
• ?效率?：高達95%，具體取決于輸入電壓、輸出電壓和負載電流。

六、封裝與尺寸

• ?封裝類型?：8引腳熱增強型SOIC PowerPAD?封裝
• ?尺寸?：具體尺寸信息未直接給出，但提供了封裝類型和引腳配置。

七、設計指南

• ?輸入電容?：推薦使用高質量低ESR陶瓷電容，最小值建議為10μF。
• ?輸出電感?：根據設計需求選擇合適的電感值，確保滿足電流和電壓紋波要求。
• ?輸出電容?：根據所需的輸出紋波電壓和ESR值選擇合適的電容。
• ?布局建議?：強調關鍵信號路徑和接地的布局，以最小化噪聲和干擾。建議使用SWIFT Designer軟件進行快速設計。
