Texas Instruments LM251772 36V四開關降壓-升壓控制器可提供穩壓輸出電壓，無論輸入電壓高于、等于還是低于設定輸出電壓，均能保持穩定輸出。在節能模式下，TI LM251772支持在整個輸出工作范圍內實現高效率。集成的^I2C^接口支持對輸出電壓和平均電流進行動態編程。輸出電壓和平均電流的配置范圍符合USBPD標準要求。集成的DRV引腳可控制一個斷開FET，以滿足雙角色端口（DRP）要求。

數據手冊：*附件：Texas Instruments LM251772 36V四開關降壓-升壓控制器數據手冊.pdf

特性

• 輸入范圍：3.5V至36V
• 通過 ^I2C^ ，對Vo進行動態編程，范圍：~~
  • 3.3V至48V（階躍為20mV）
  • 1V至24V（階躍為10mV）
• 峰值電流調節控制
• 在所有工作模式下均具有低電壓轉換紋波
• 關斷靜態電流：3μA
• 工作靜態電流：60μA
• 驅動（DRV）引腳，用于雙角色端口電源路徑
  • 通過推挽輸出實現快速pMOS FET控制
  • 可配置為nMOS FET的電荷泵驅動器級
• 工作模式選擇，可在輕負載和高負載條件下實現高效率：
  • 節能模式（單脈沖/μSleep）
  • 自動導通模式
• 集成高壓電源LDO
• 輔助高壓LDO，用于PD控制器電源
• 集成全橋柵極驅動
  • 峰值電流能力：2A
  • 自舉過壓和欠壓保護
  • 集成式自舉二極管
• 獨立于工作模式（升壓、降壓-升壓、降壓）的固定頻率
  • 可選強制PWM模式
  • 開關頻率：100kHz至600kHz
  • 外部時鐘同步和時鐘輸出
• 平均輸入或輸出電流傳感器
  • 可編程范圍：0.5A至7A（階躍為50mA）
  • ISET引腳可選
• 可通過^I2C^接口讀取監控功能
• 商用溫度范圍（Tj =0°C至+70°C）
• 使用LM251772并借助WEBENCH?Power Designer創建定制設計方案

應用

• USB Type-C?供電電源：
  • 擴展塢
  • PC監視器
  • 工業PC/耐用型PC
  • USB交流/直流適配器
• 無線充電

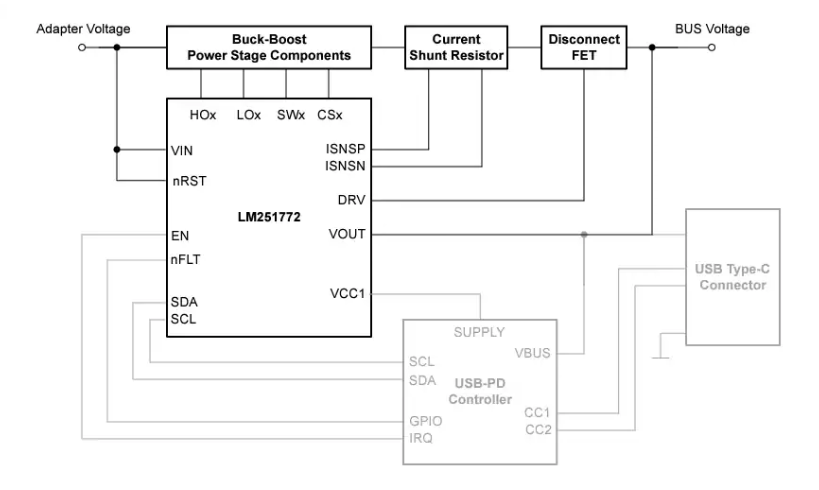

典型應用原理圖
