瑞薩電子推出RA2T1系列微控制器

瑞薩MCU小百科 ? 來源:瑞薩MCU小百科 ? 2025-07-14 16:04 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

RA2T1系列微控制器基于64MHz ArmCortex-M23內核設計,專為單電機控制應用而優化。RA2T1集成PWM定時器,以及配備3個采樣保持電路的A/D轉換器等先進的模擬功能,適用于電動工具,風扇和家用電器等高效的低端電機控制方案。RA2T1支持1.6V至5.5V的寬工作范圍,并采用小型的24引腳QFN封裝,滿足緊湊經濟型設計需求。

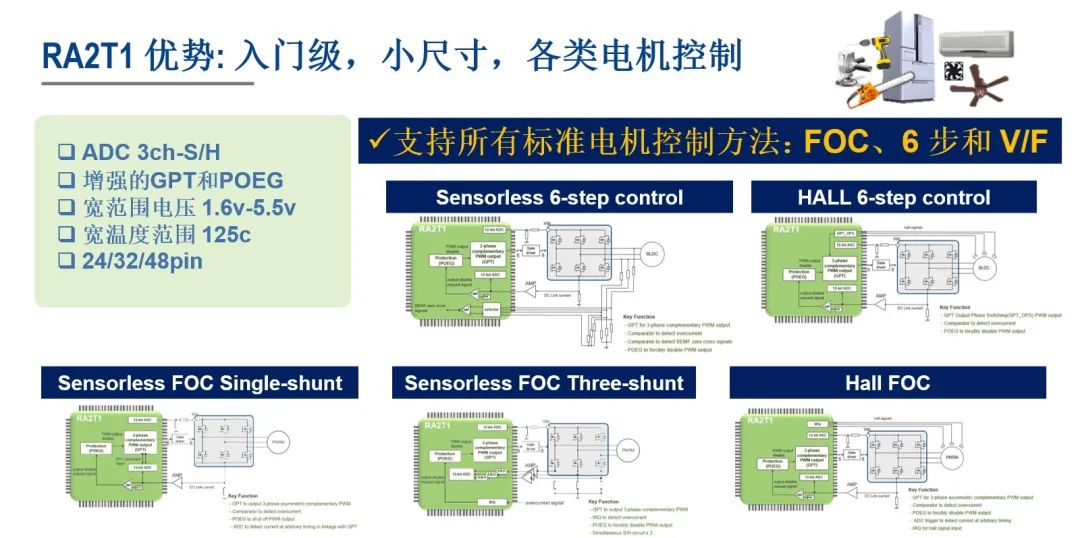

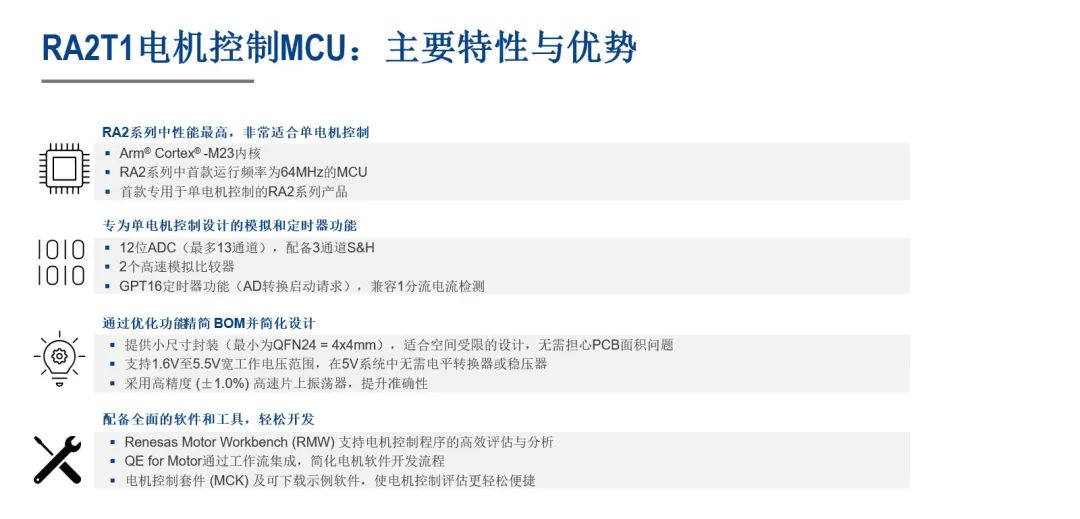

RA2T1主要優勢

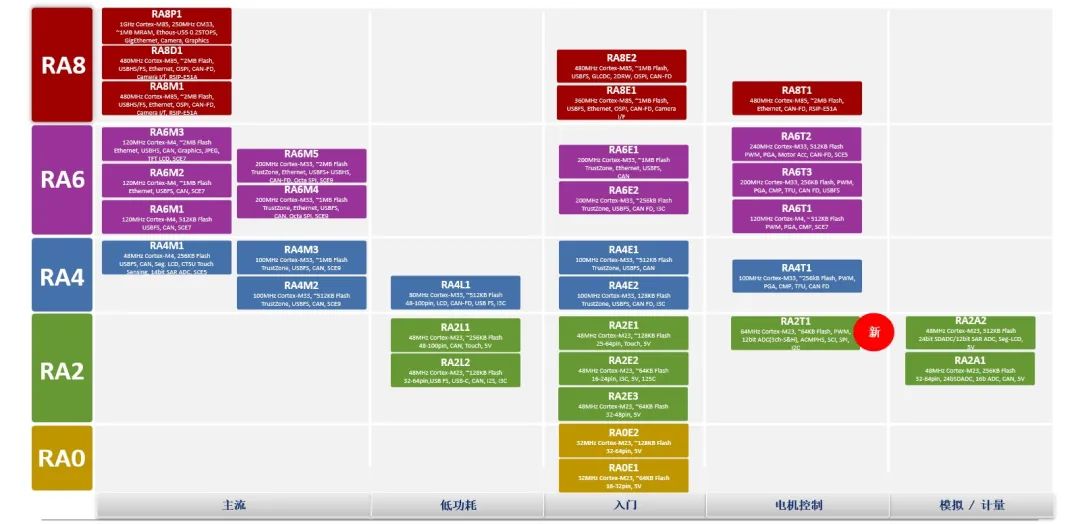

RA產品陣容及RA2T1定位

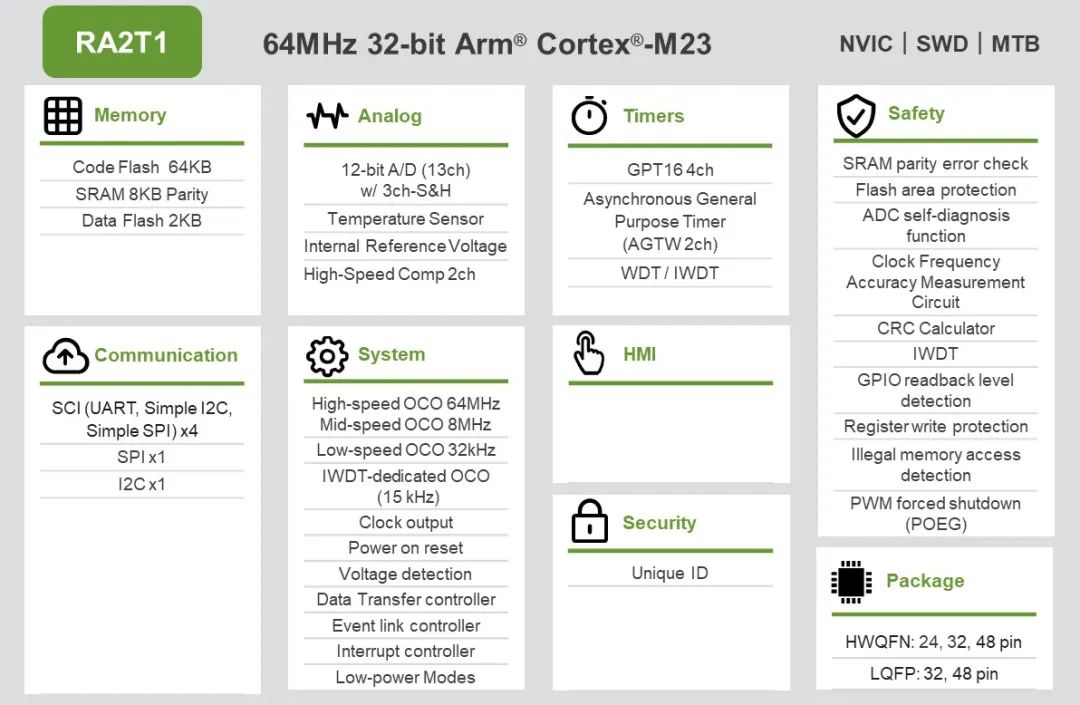

RA2T1框圖


主要特征

64MHz Arm Cortex-M23內核

64KB閃存和8KB SRAM

2KB數據閃存(支持類似EEPROM數據存儲)

采用LQFP和HWQFN封裝,可從24引腳擴展至48引腳

PWM定時器

12位A/D轉換器(配備3個采樣保持電路)

高速比較器

SCI(UART、簡易SPI、簡易I2C)、SPI、I2C

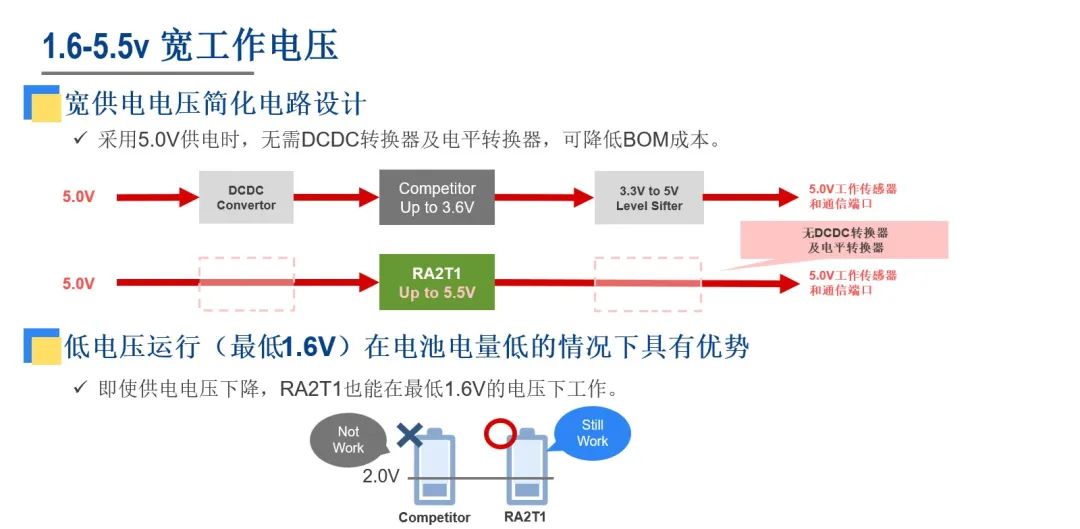

1.6V至5.5V的寬電壓范圍

-40至125°C的寬工作溫度范圍

主要應用

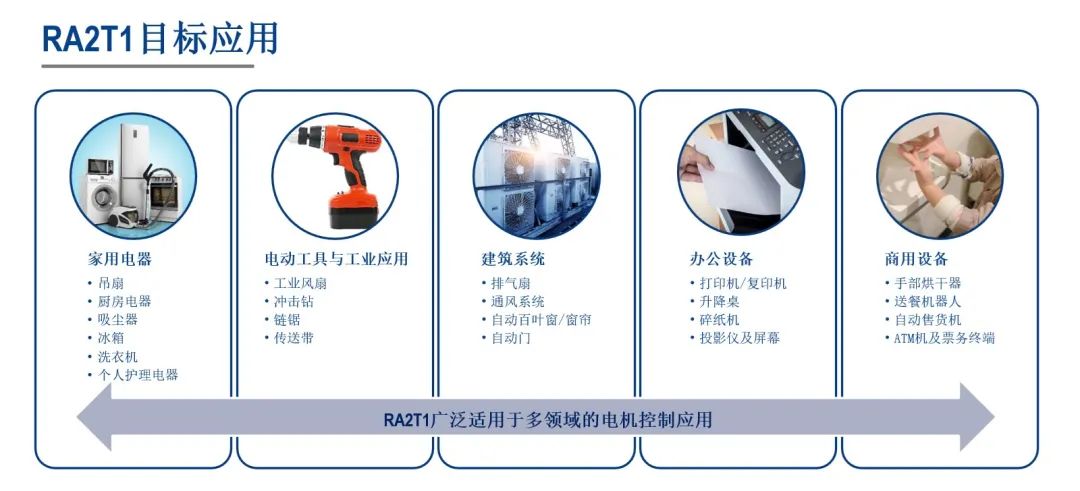

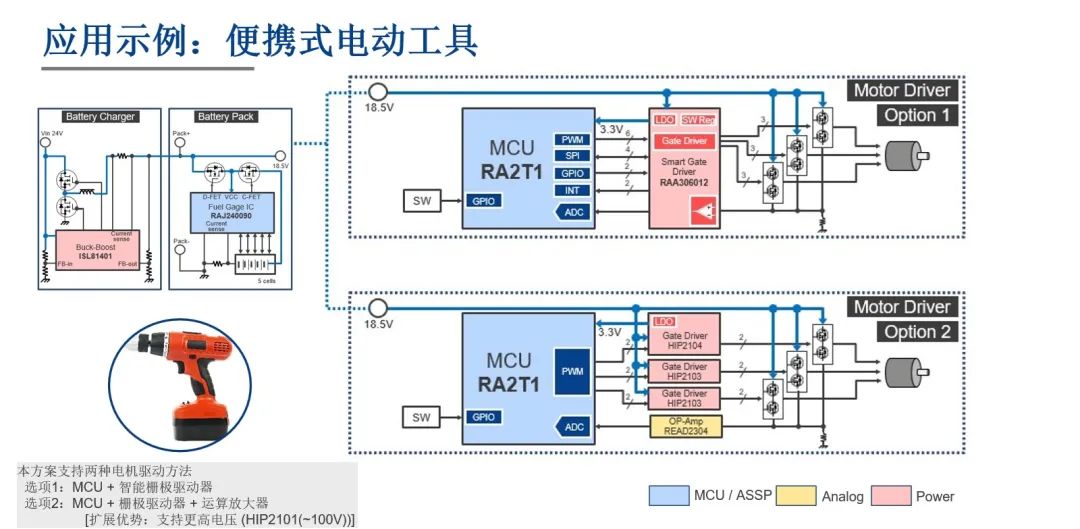

典型應用

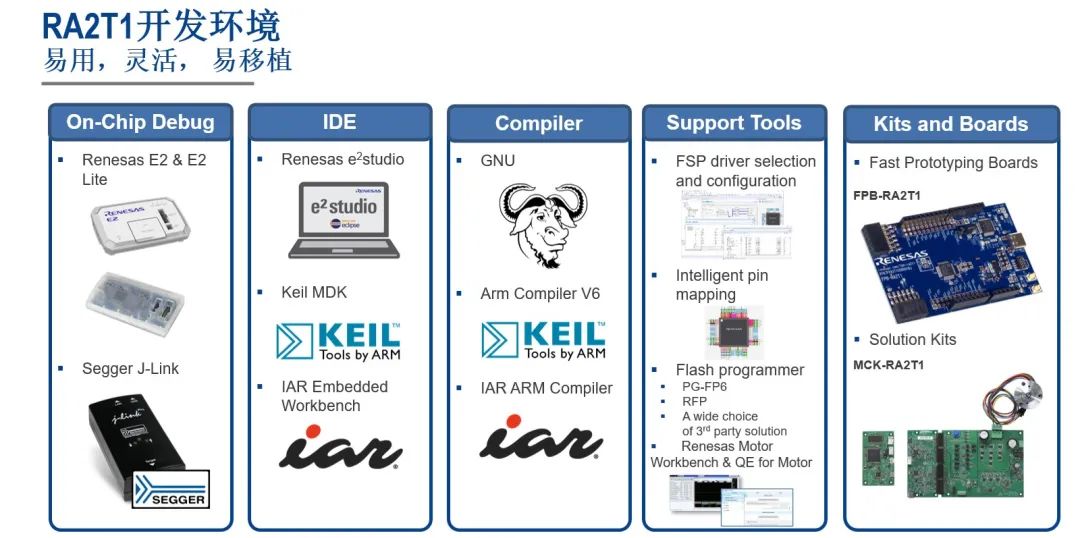

RA2T1開發生態系統

靈活的軟件包(FSP),包括HAL驅動程序

與Arm生態系統合作伙伴合作

支持瑞薩電子原創開發工具(e2studio、E2/ E2 Lite)

RA2T1 FPB快速原型開發板

RA2T1 MCK電機控制開發套件

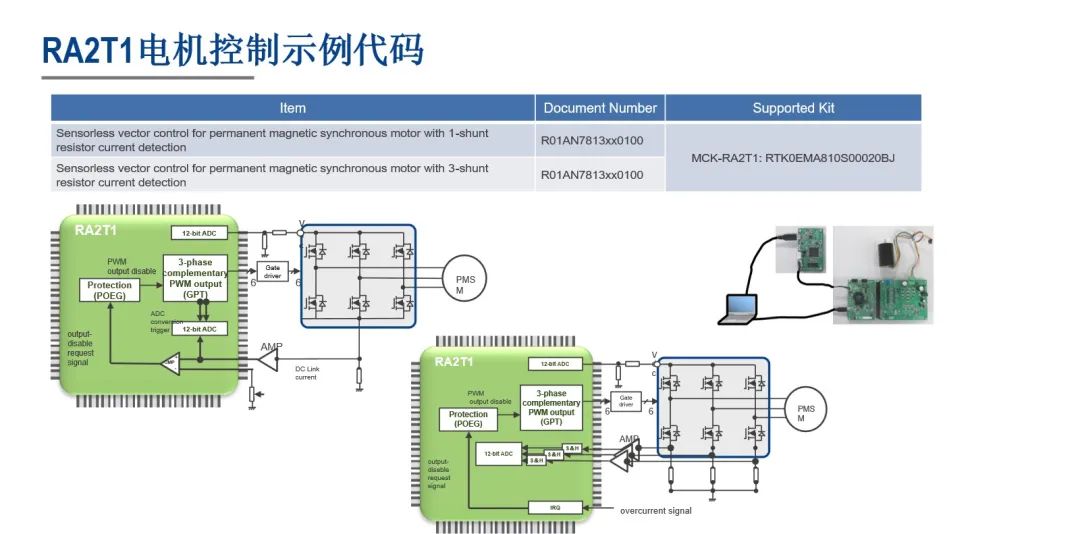

RA2T1電機控制解決方案

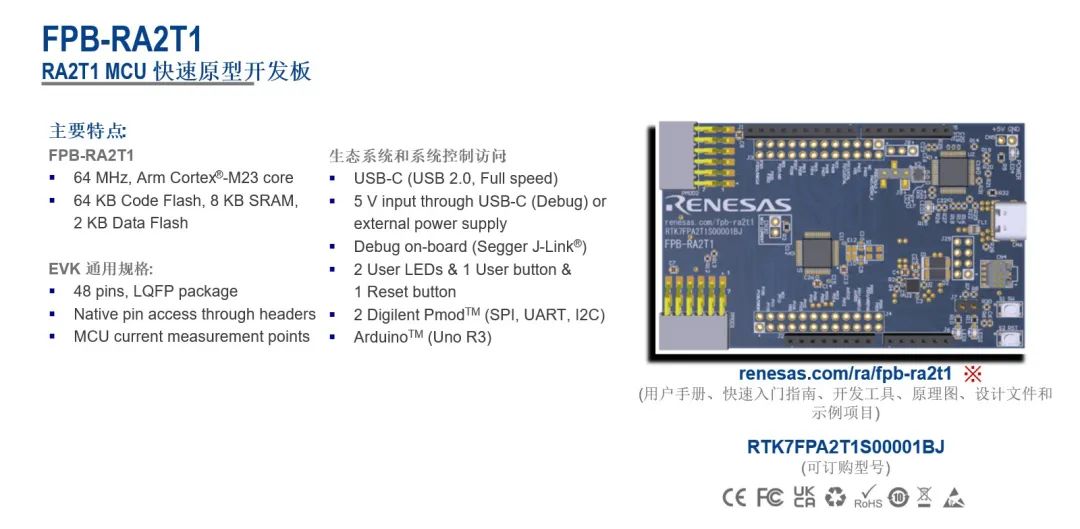

RA2T1FPB快速原型開發板

RA2T1快速原型開發板配備RA2T1 MCU,是專門用于RA2T1 MCU各種應用原型開發的評估板。它具有內置的SEGGER J-Link仿真器電路,允許您編寫和調試程序,而無需額外的工具。此外,標配Arduino Uno和Pmod接口,并可通過通孔連接微控制器的所有引腳,具有很高的可擴展性。提供示例軟件,用于演示RA2T1 MCU的功能,以及將RA2T1快速原型開發板與各種無線或傳感器模塊連接。

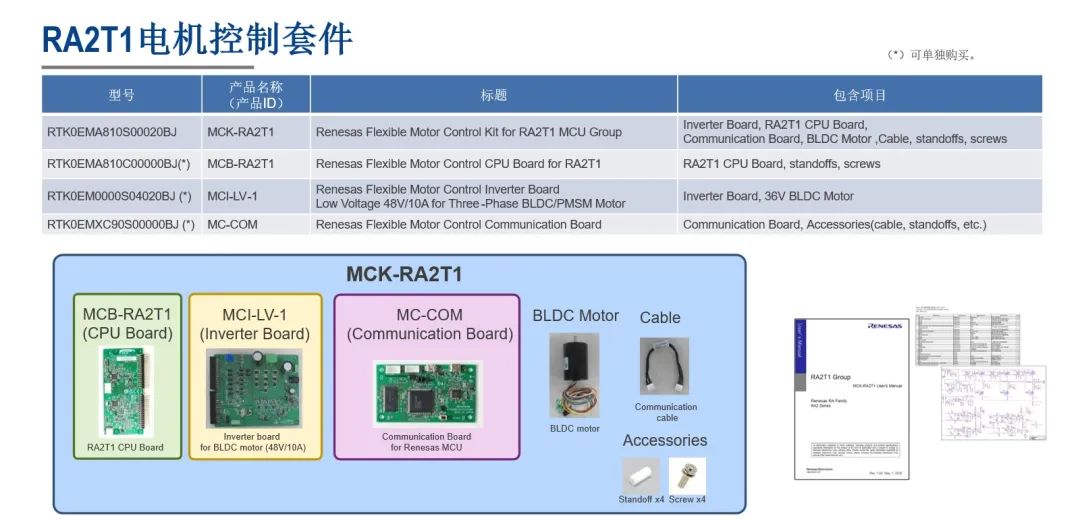

RA2T1MCK電機控制開發套件

MCK-RA2T1是一款便于評估使用永磁同步電機(無刷直流電機)的電機控制的開發套件。通過使用本產品以及可從網站下載的樣例程序和QE for Motor,即刻開始使用RA2T1進行電機控制評估。

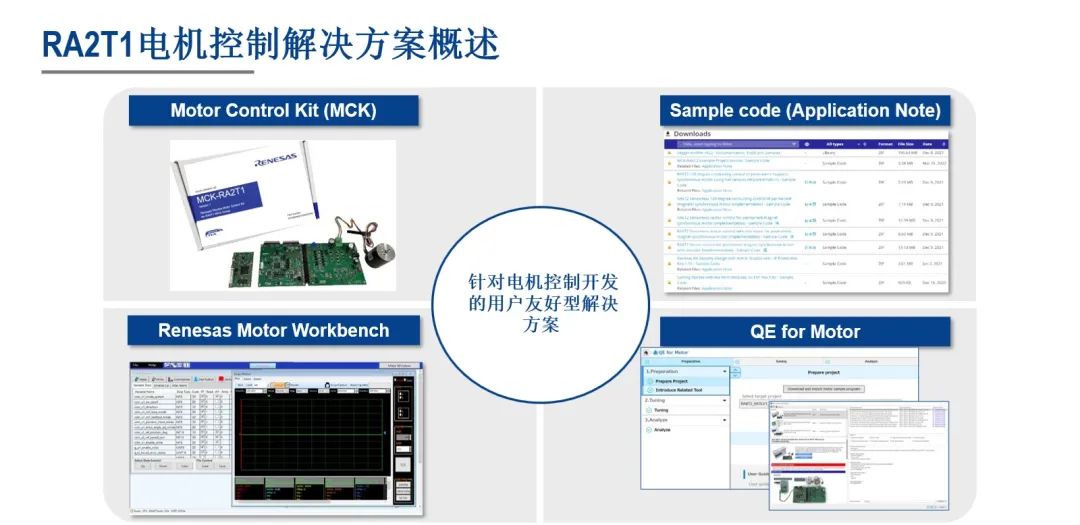

RA2T1電機控制解決方案

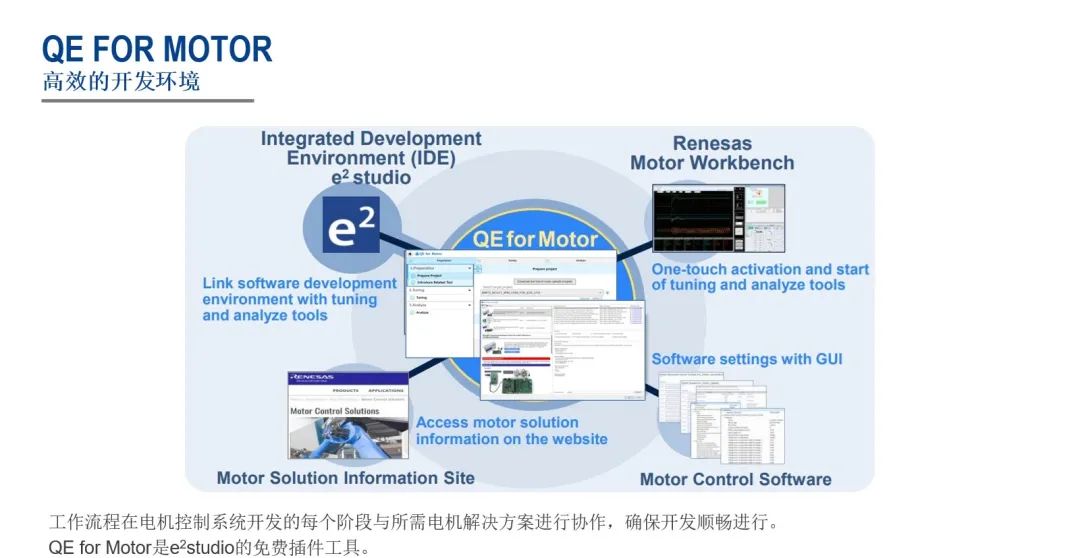

與RA-T系列一樣,RA2T1電機控制解決方案將提供MCK,Renesas Motor Workbench和QE for Motor等工具以及示例代碼。

這有助于客戶高效地開發電機控制應用。

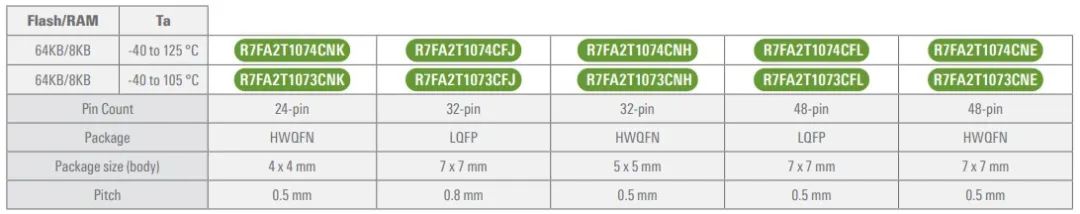

RA2T1產品封裝陣容
