一、基于芯片級檢測的故障定位

（一）電源模塊異常檢測

利用數字示波器對 VHX 系列超景深顯微鏡主機電源模塊的關鍵節點進行波形采集，重點監測 + 12V、+5V 等輸出電壓的穩定性。通過芯片級檢測手段，使用邏輯分析儀分析電源管理芯片的控制信號，判斷芯片是否存在時序錯亂或邏輯錯誤。例如，當電源管理芯片的 PWM（脈沖寬度調制）信號輸出異常時，會導致電壓輸出波動，引發主機藍屏。同時，借助萬用表測量電源模塊中二極管、電容等元件的參數，檢測是否存在元件老化、短路等問題，如濾波電容鼓包、漏電，會使輸出電壓紋波過大，影響主機正常運行。

（二）內存兼容性檢測

采用內存診斷工具（如 MemTest86）對內存進行全面檢測，排查內存顆粒是否存在壞塊、讀寫錯誤等問題。在芯片級層面，使用放大鏡和顯微鏡觀察內存芯片引腳是否存在氧化、虛焊現象，同時檢測內存插槽的金手指是否磨損、變形，影響內存與主板的電氣連接。此外，對比主機主板支持的內存規格與實際安裝內存的參數，包括工作頻率、電壓、時序等，判斷是否存在因內存參數不匹配導致的兼容性問題，如主板僅支持 DDR4 - 2400，卻安裝了 DDR4 - 3200 的內存，可能引發系統不穩定而藍屏。

二、電源模塊異常修復方案

（一）元件級修復

針對檢測出的損壞元件，如失效的電容、二極管，使用熱風槍、電烙鐵等工具進行更換。更換電容時，需確保新電容的容量、耐壓值等參數與原電容一致；更換二極管時，注意二極管的極性。對于電源管理芯片故障，若芯片可替換且具備相應焊接技術，可采購同型號芯片進行更換，焊接過程中嚴格控制溫度和時間，避免對主板造成二次損傷。修復后，再次使用示波器檢測電源模塊輸出電壓波形，確保電壓穩定在額定值 ±5% 范圍內，紋波符合設計要求。

（二）整體性能優化

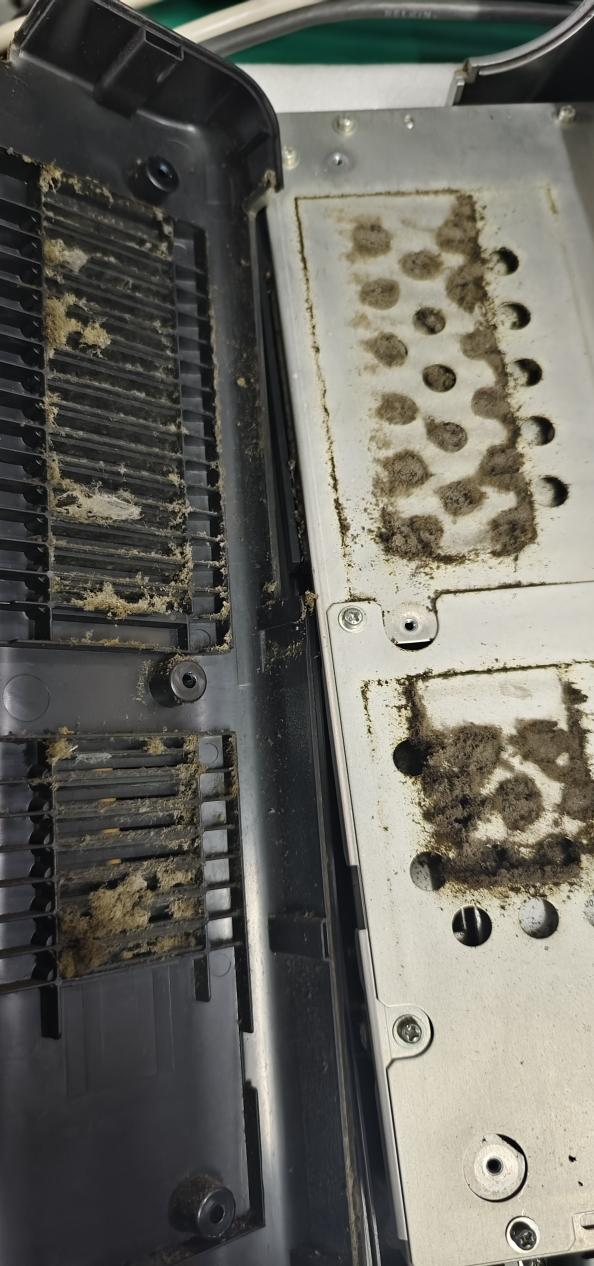

修復元件后，對電源模塊進行整體性能優化。調整電源模塊的電壓調節電位器，使輸出電壓達到最佳工作狀態；清理電源模塊內部灰塵，改善散熱條件，避免因過熱導致元件再次損壞。同時，對電源模塊的輸入電源線進行檢查，確保連接牢固，無破損、老化現象，必要時更換質量更好的電源線，提高電源模塊供電穩定性。

三、內存兼容性修復方案

（一）物理連接修復

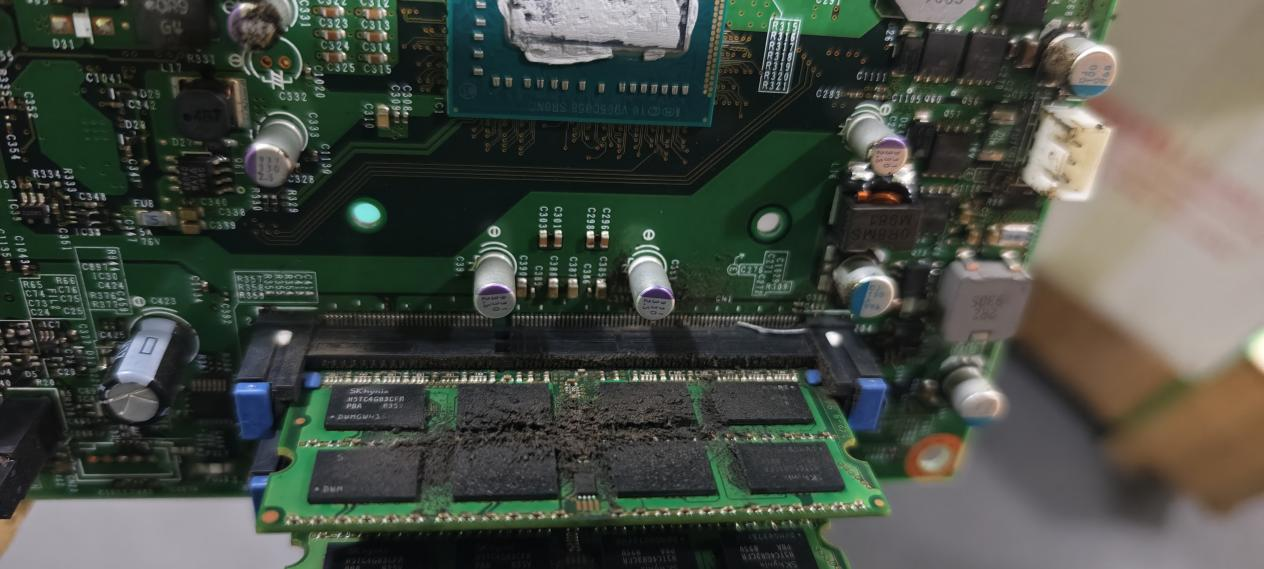

對于內存芯片引腳氧化、虛焊問題，使用橡皮擦清潔引腳氧化層，若虛焊嚴重，使用熱風槍進行重新焊接，確保引腳與電路板之間良好的電氣連接。對于內存插槽金手指磨損、變形，使用專用工具進行修復，或更換新的內存插槽。修復完成后，重新安裝內存，確保內存與插槽緊密接觸，無松動現象。

（二）參數匹配與優化

根據主板支持的內存規格，更換不兼容的內存，選擇符合主板要求的內存產品。在 BIOS 設置中，正確調整內存相關參數，如工作頻率、電壓、時序等，使內存工作在最佳狀態。若主板支持內存超頻功能，在確保穩定性的前提下，可適當對內存進行超頻設置，提升內存性能，但需密切關注內存運行溫度和穩定性，避免因超頻過度再次引發藍屏故障。
