LM25575-Q1 是一款易于使用的降壓穩壓器，允許設計工程師使用最少的元件來設計和優化穩健的電源。LM25575-Q1 在 6V 至 42V 的輸入電壓范圍內工作，通過集成的 330mΩ N 溝道 MOSFET 提供 1.5A 的連續輸出電流。該穩壓器采用仿真電流模式架構，可提供固有的線路調節、緊密的負載瞬態響應和輕松的環路補償，而不受電流模式穩壓器通常的低占空比限制。工作頻率可在 50 kHz 至 1 MHz 范圍內調節，以實現尺寸和效率的優化。為了降低 EMI，頻率同步引腳允許 LM（2）557x 系列的多個 IC 進行自同步或與外部時鐘同步。LM25575-Q1 通過逐周期電流限制、短路保護、熱關斷和遠程關斷確保穩健性。該器件采用功率增強型 HTSSOP-16 封裝，具有用于散熱的外露芯片貼裝焊盤。LM25575-Q1 由全套 WEBENCH On-Line 設計工具提供支持。^?^
*附件：lm25575-q1.pdf

特性

• 適用于汽車應用
  • 器件溫度 1 級：-40°C 至 +125°C 環境工作溫度
• 集成 42V、330mΩ N 溝道 MOSFET
• 6 V 至 42 V 的超寬輸入電壓范圍
• 可調輸出電壓低至 1.225 V
• 1.5% 反饋基準準確度
• 工作頻率可在 50 kHz 至 1 MHz 之間調節，采用單個電阻器
• 主頻率或從頻率同步
• 可調軟啟動
• 仿真電流模式控制架構
• 寬帶寬誤差放大器
• 內置保護
• HTSSOP-16 EP （外露焊盤）

參數

方框圖

1. 產品概述

LM25575-Q1 是一款由德州儀器（Texas Instruments）生產的汽車級降壓開關穩壓器，專為工業和汽車應用設計。該器件集成了42V、330mΩ的N通道MOSFET，能夠在6V至42V的寬輸入電壓范圍內提供高達1.5A的連續輸出電流。

2. 主要特性

• ?汽車級認證?：符合AEC-Q100標準，適用于汽車應用。
• ?寬輸入電壓范圍?：支持6V至42V的輸入電壓。
• ?高輸出電流?：提供高達1.5A的連續輸出電流。
• ?可調輸出電壓?：輸出電壓可調低至1.225V。
• ?高反饋參考精度?：1.5%的反饋參考精度。
• ?頻率可調?：工作頻率可在50kHz至1MHz之間調整。
• ?同步與主從頻率?：支持多個IC自同步或同步至外部時鐘。
• ?軟啟動功能?：可調軟啟動特性，減少啟動時的電流沖擊。
• ?保護功能?：內置周期電流限制、短路保護、熱關斷和遠程關斷功能。
• ?增強型封裝?：采用HTSSOP-16EP封裝，帶有裸露的散熱焊盤，提高熱性能。

3. 應用領域

• 工業應用
• 汽車電子
• 電信設備

4. 功能框圖

功能框圖展示了LM25575-Q1的內部結構，包括高壓啟動調節器、誤差放大器、PWM比較器、斜坡發生器、振蕩器、同步引腳、軟啟動引腳等關鍵組件。

5. 電氣特性

• ?輸入電壓范圍?：6V至42V
• ?輸出電壓范圍?：可調低至1.225V
• ?最大輸出電流?：1.5A
• ?工作頻率范圍?：50kHz至1MHz
• ?軟啟動時間?：可通過外部電容調整
• ?熱關斷閾值?：約165°C

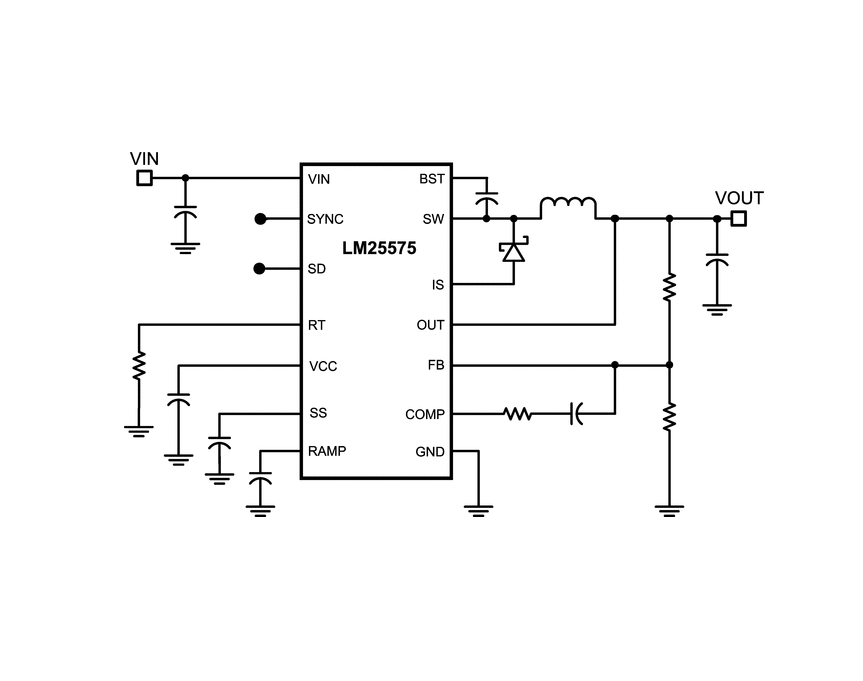

6. 典型應用電路

文件提供了LM25575-Q1的典型應用電路，包括詳細的元件值和連接方式。這些電路展示了如何在不同輸入電壓和輸出電壓條件下使用該器件，特別是在高頻率（如1MHz）應用中的配置。

7. 布局指南

為了確保最佳性能，文件提供了布局指南，強調最小化輸入和輸出電流回路的面積、使用寬而短的走線、將關鍵元件（如輸入和輸出電容）盡可能靠近IC引腳放置，并建議將IC的裸露散熱焊盤通過多個過孔連接到PCB的地平面，以提高熱傳導效率。

8. 封裝與訂購信息

LM25575-Q1采用HTSSOP-16EP封裝，帶有裸露的散熱焊盤。文件列出了詳細的封裝尺寸、引腳配置和訂購信息，包括不同卷帶量的包裝選項。
