Texas Instruments SN74ACT16/SN74ACT16-Q1六路逆變器數據手冊
Texas Instruments SN74ACT16/SN74ACT16-Q1六路逆變器包含六個獨立的CMOS邏輯逆變器，具有TTL兼容型施密特觸發輸入和開漏輸出。 此系列逆變器的輸入支持慢速和高噪聲輸入信號。SN74ACT16/SN74ACT16-Q1逆變器可驅動50Ω 傳輸線，在5V條件下可提供24mA連續輸出驅動。此系列逆變器具有運行快速的特點，最大延遲為7.2ns。SN74ACT16-Q1逆變器符合車規級標準。該逆變器用于控制LED指示燈、驅動低壓繼電器線圈以及帶開漏輸出的線或。
數據手冊：
特性
- TTL兼容型施密特觸發輸入支持慢速和高噪聲輸入信號
- 電壓為5V時，支持高達75mA的輸出驅動（短時突發）
- 4.5 V 到 5.5 V 的工作電壓范圍
- 電壓為5V時，可提供24mA的連續輸出驅動
- 驅動50Ω傳輸線
- 輸入鉗位二極管
- 運行快速，最大延遲為7.2ns
- 符合車規級標準（[SN74ACT16-Q1]
應用
- 控制LED指示燈
- 驅動低壓繼電器線圈
- 帶開漏輸出的有線OR
功能框圖

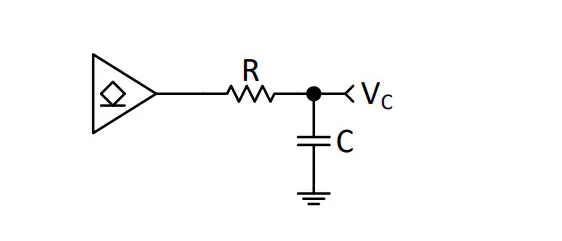

應用方框圖
