TPS54232 是一款 28V 異步降壓轉換器，集成了低 R DS（開） 高邊 MOSFET。為了提高輕負載時的效率， 脈沖跳躍 Eco-Mode 功能自動激活。此外，1μA 關斷電源 Current 允許該器件用于電池供電應用。電流模式控制 內部斜率補償簡化了外部補償計算并減少了組件 count 同時允許使用陶瓷輸出電容器。電阻分壓器對 輸入欠壓鎖定的滯后。過壓瞬態保護電路限制 啟動和瞬態條件下的電壓過沖。逐周期限流方案， 頻率折返和熱關斷可在發生 overload 條件。TPS54232 采用 8 引腳 SOIC 封裝。
*附件：tps54232.pdf

特性

• 3.5V 至 28V 輸入電壓范圍
• 可調輸出電壓低至 0.8 V
• 集成的 80mΩ 高壓側 MOSFET 支持
  高達 2A 的連續輸出電流
• 輕負載時具有高效率，具有
  脈沖跳躍 Eco 模式
• 固定 1MHz 開關頻率
• 典型 1μA 關斷靜態電流
• 可調慢啟動限制浪涌電流
• 可編程 UVLO 閾值
• 過壓瞬態保護
• 逐周期電流限制、頻率
  折返和熱關斷保護
• 采用 8 引腳 SOIC 封裝

參數

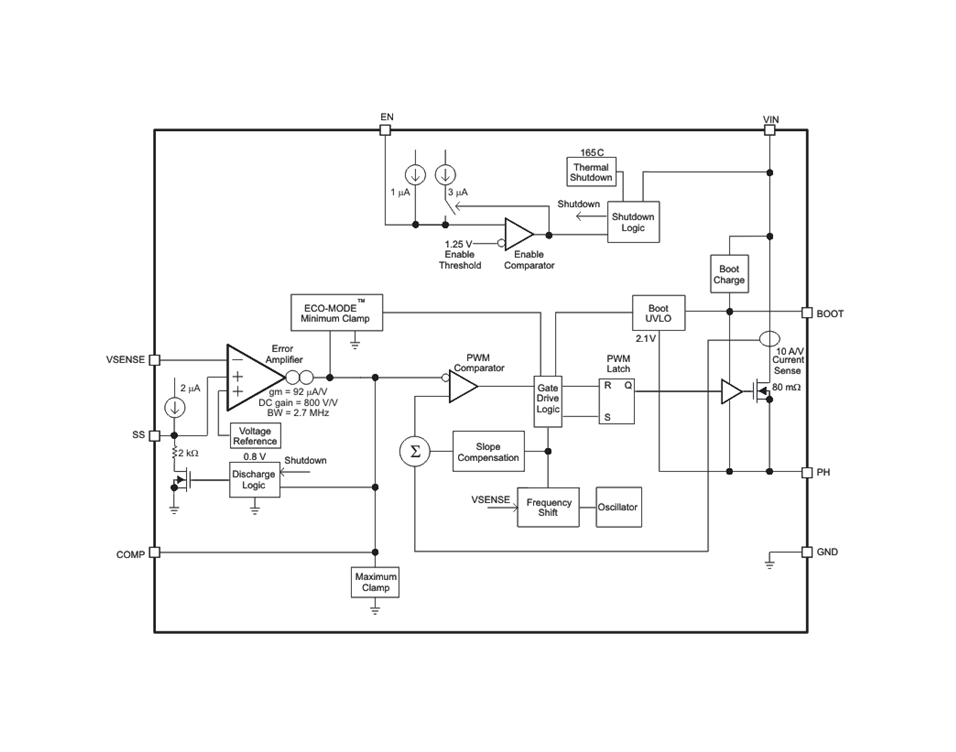

方框圖

1. 產品概述

TPS54232 是一款 28V、2A、1MHz 的降壓（Buck）DC/DC 轉換器，集成了低 RDS(on) 的高側 N-MOSFET。該轉換器旨在提高輕載時的效率，具有脈沖跳躍 Eco-Mode? 功能，并支持電池供電應用。

2. 主要特性

• ?輸入電壓范圍?：3.5V 至 28V
• ?輸出電壓范圍?：可調至 0.8V
• ?連續輸出電流?：高達 2A
• ?固定開關頻率?：1MHz
• ?輕載高效?：脈沖跳躍 Eco-Mode?
• ?低關機靜態電流?：典型值 1μA
• ?可調慢啟動?：限制浪涌電流
• ?可編程 UVLO 閾值?
• ?過壓瞬態保護?
• ?逐周期電流限制、頻率折返和熱關斷保護?
• ?8 引腳 SOIC 封裝?

3. 功能描述

• ?固定頻率 PWM 控制?：內部開關頻率固定為 1MHz。
• ?電壓參考?：產生 ±2% 初始精度的電壓參考。
• ? 引導電壓（BOOT） ?：需要 0.1μF 陶瓷電容以提供高側 MOSFET 的門極驅動電壓。
• ? 使能和可調輸入欠壓鎖定（UVLO） ?：EN 引腳具有內部上拉電流源，可通過外部電阻調整 UVLO 閾值。
• ?可編程慢啟動?：通過 SS 引腳和外部電容實現。
• ?誤差放大器?：具有跨導放大器，用于比較 VSENSE 電壓和內部電壓參考。
• ?斜率補償?：防止占空比大于 50% 時的次諧波振蕩。
• ?過流保護和頻率折返?：在短路條件下通過降低開關頻率來控制電感電流。
• ?過壓瞬態保護?：防止輸出電壓過沖。
• ?熱關斷?：結溫超過 165°C 時關閉設備。

4. 應用與實現

• ?典型應用?：包括消費類電子、工業及車載音頻電源、5V、12V 和 24V 分布式電源系統。
• ?設計指南?：提供詳細的設計步驟，包括選擇輸出電壓設置點、輸入電容、輸出濾波組件、補償組件等。
• ?布局建議?：提供 PCB 布局指南，以確保最佳性能和熱管理。

5. 性能曲線

文件包含多張性能曲線圖，展示了 TPS54232 在不同條件下的效率、負載調節、線性調節、瞬態響應等特性。

6. 設備與文檔支持

• ?WEBENCH? 軟件工具?：支持使用 WEBENCH? Power Designer 進行定制設計。
• ?技術支持?：提供 TI E2E? 在線社區支持。
• ?文檔更新通知?：可通過 TI 網站訂閱文檔更新通知。

7. 機械、封裝和訂購信息

提供 TPS54232 的機械尺寸、封裝類型和訂購信息，包括不同封裝選項的詳細尺寸、引腳配置和訂購代碼。
