LM22680 開關穩壓器提供實現 高效的高電平降壓 （Buck） 穩壓器，使用最少的外部元件。這很簡單 使用穩壓器包含一個 42V N 溝道 MOSFET 開關，可提供高達 2A 的負載 當前。出色的線路和負載調節以及高效率 （> 90%）。 電壓模式控制提供較短的最小導通時間，允許 input 和 輸出電壓。內部環路補償意味著用戶無需承擔 計算環路補償分量。固定 5V 輸出和可調輸出電壓 選項可用。默認開關頻率設置為 500 kHz，因此允許小 外部元件和良好的瞬態響應。此外，頻率可以在 范圍為 200 kHz 至 1 MHz，使用單個外部電阻器。內部振蕩器可以是 與 system clock 或另一個穩壓器的 oscillator 同步。精密使能輸入 允許簡化穩壓器控制和系統電源排序。在關閉模式下， 穩壓器僅消耗 25 μA（典型值）。可調節的軟啟動功能通過 選擇單個外部電容器。LM22680 器件還具有內置的熱關斷功能、 以及電流限制，以防止意外過載。
*附件：lm22680.pdf

LM22680 設備是德州儀器 （TI） 的 SIMPLE SWITCHER 系列。SIMPLE 切換器 Concept 使用最少數量的外部元件提供易于使用的完整設計 以及 TI WEBENCH 設計工具。TI 的 WEBENCH 工具包括外部元件等功能 輕松計算、電氣仿真、熱仿真和 Build-It 板 設計導入。

特性

• 寬輸入電壓范圍：4.5 V 至 42 V
• 內部補償電壓模式控制
• 與低 ESR 陶瓷電容器配合使用時保持穩定
• 200mΩ N 溝道 MOSFET
• 輸出電壓選項：
  -ADJ（輸出低至 1.285 V）
• ±1.5% 反饋基準準確度
• 500kHz 默認開關頻率
• 可調開關頻率和
  同步
• –40°C 至 125°C 工作結溫
  范圍
• 精確使能引腳
• 集成自套二極管
• 可調軟啟動
• 完全支持 WEBENCH^?^
• LM22680-Q1 是一款符合 AEC-Q100 1 級標準的汽車級產品
  （–40°C 至
  +125°C 工作結溫）
• SO PowerPAD? （外露焊盤）

參數

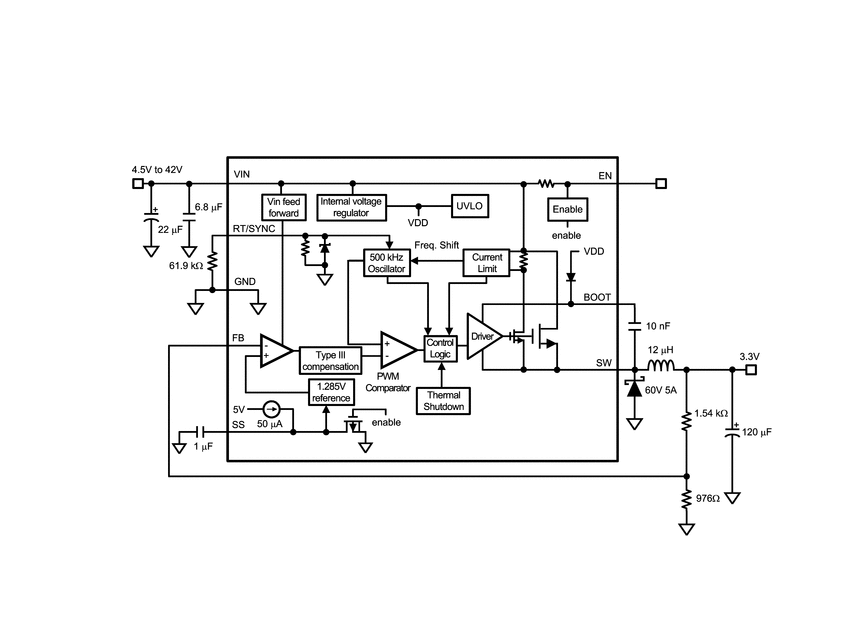

方框圖

1. 產品概述

LM22680 是一款高效的降壓（Buck）電壓調節器，屬于 Texas Instruments 的 SIMPLE SWITCHER? 系列。它提供了實現高效電壓降級所需的所有功能，使用一個最小數量的外部組件。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V 至 42V
• ?輸出電壓選項?：可調輸出（低至 1.285V）和固定 5V 輸出
• ?高負載電流?：高達 2A
• ?內部補償?：電壓模式控制，穩定且與低 ESR 陶瓷電容兼容
• ?默認開關頻率?：500kHz，可調至 1MHz
• ?精密使能引腳?：允許簡化的調節器控制和系統電源排序
• ?熱關斷和電流限制?：保護設備免受過載和過熱損害
• ?汽車級產品?：LM22680-Q1 是符合 AEC-Q100 Grade 1 標準的汽車級產品

3. 功能描述

• ?電壓模式控制?：提供快速的瞬態響應和穩定的輸出電壓。
• ?軟啟動?：通過外部電容可調，減少啟動應力。
• ?開關頻率調整與同步?：內部設置為 500kHz，可通過外部電阻調整至 200kHz 至 1MHz，或同步至外部時鐘。
• ?引導二極管?：集成引導二極管，簡化設計。
• ?內部環路補償?：優化穩定性，減少外部組件需求。
• ?電流限制?：防止過載條件下的開關電流過大。
• ?熱保護?：結溫超過 150°C 時自動關斷。

4. 應用與實現

• ?典型應用?：包括工業控制、電信和數據通信系統、嵌入式系統等。
• ?設計指南?：提供詳細的設計步驟，包括輸出電壓分壓器選擇、功率二極管選擇、電感器和電容器選擇等。
• ?布局建議?：強調布局對減少開關噪聲和電磁干擾（EMI）的重要性。

5. 性能

• 提供效率、電流限制、熱關斷閾值等關鍵性能的詳細規格。
• 包含效率與輸出電壓和輸入電壓的關系圖，以及軟啟動電流與溫度的關系圖等。

6. 設備與文檔支持

• ?WEBENCH? 設計工具?：支持使用 TI 的 WEBENCH? Power Designer 進行設計。
• ?技術文檔?：提供包括應用筆記在內的相關技術文檔。
• ?社區資源?：可通過 TI E2E? 在線社區獲取支持和幫助。

7. 機械、封裝和訂購信息

提供 LM22680 的機械尺寸、封裝類型和訂購信息，包括 HSOP 封裝和暴露焊盤（PowerPAD?）封裝的詳細尺寸、引腳配置和訂購代碼。
