目前正值夏季高溫天氣，有的設備環境溫度高達55度，到了考驗設備的時候了，這兩天有接到客戶電話，CPU宕機的有，變頻器板子燒掉的也有，其中有一個S7-1200CPU故障后，重啟也無法運行，通過博途監控發現硬件嚴重故障，由于1200沒有硬件的撥碼開關，無法通過CPU本身啟動CPU，給CPU降溫后，通過博途軟起動運行后設備能動了，突然想能不能讓客戶自己通過HMI來監控以及設置及監控CPU的狀態，我們今天來研究一下。

一、軟硬件支持

1、硬件：西門子S7-1200/1500 CPU，TP700

2、軟件：博途V17

二、具體實施方法

1、首先看圖

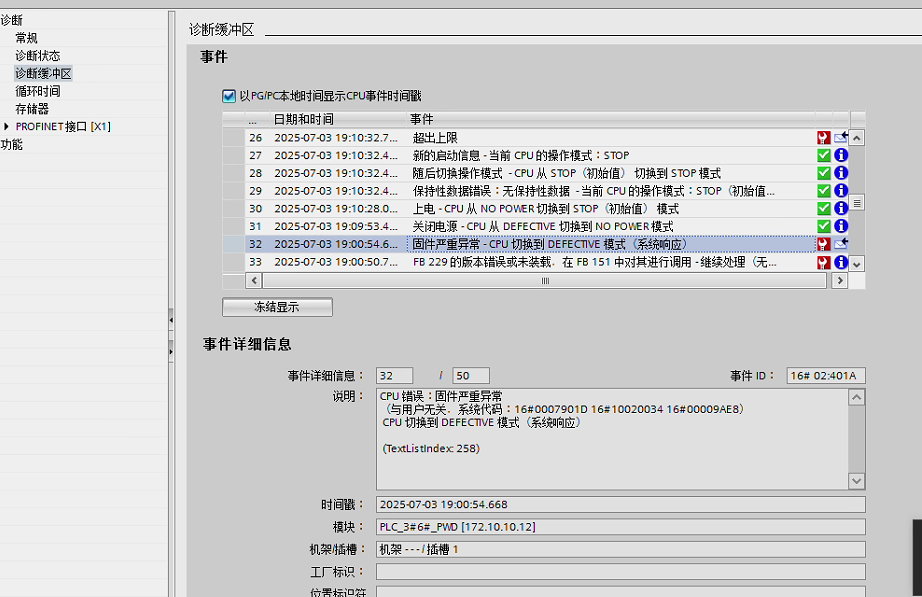

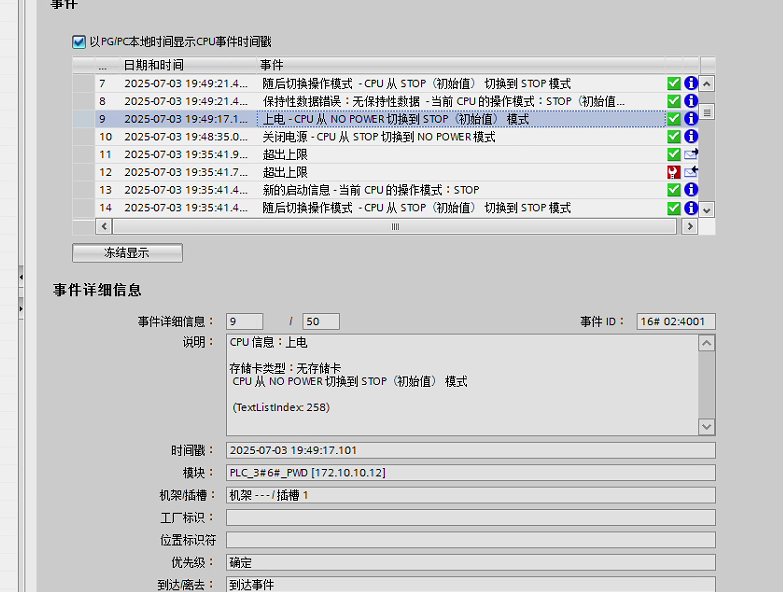

CPU已無法自動啟動，只能通過博途來切換到RUN模式。我們接下來看怎么在HMI來監控及切換模式。

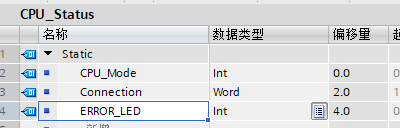

2、建立監控塊

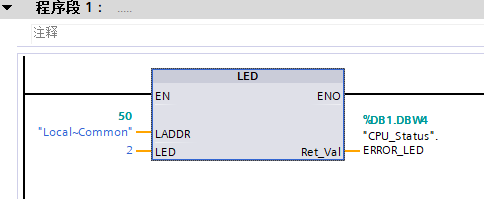

3、調用LED指令，監控指示燈狀態

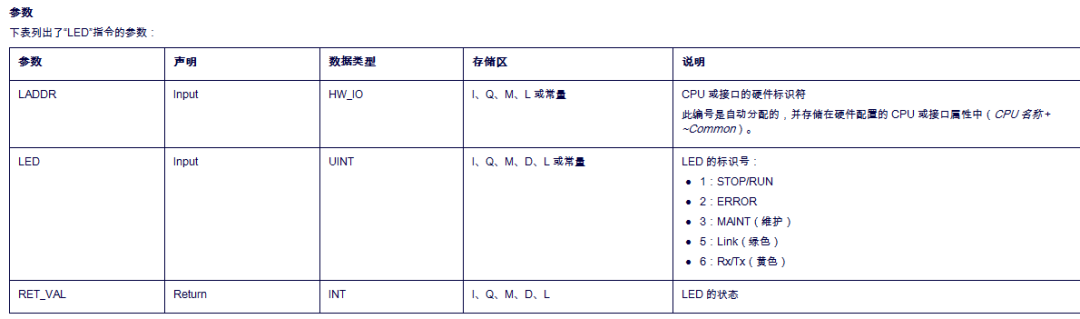

LED參數如下

LADDR：CPU硬件地址

LED：需要讀取的指示燈

1：STOP/RUN

2：ERROR

3：MAINT(維護)

5：Link(綠色)

6：Rx/Tx(黃色)

Ret_Val:返回值

我們需要讀取ERROR指示燈的狀態，故LED=2

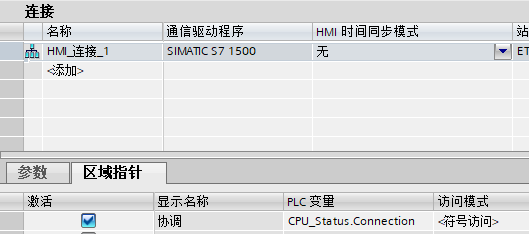

4、建立HMI連接，組態協調

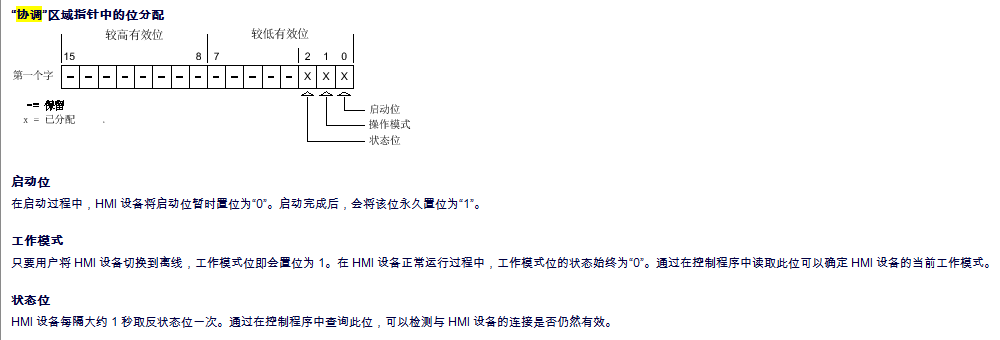

協調中，對于變量的第2位，HMI 設備每隔大約 1 秒取反狀態位一次。通過在控制程序中查詢此位，可以檢測與 HMI 設備的連接是否仍然有效

通過監控狀態位的變化，來獲取PLC模式并輸出到對應變量

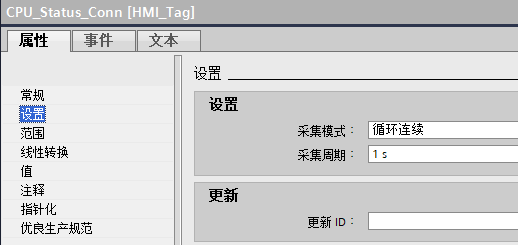

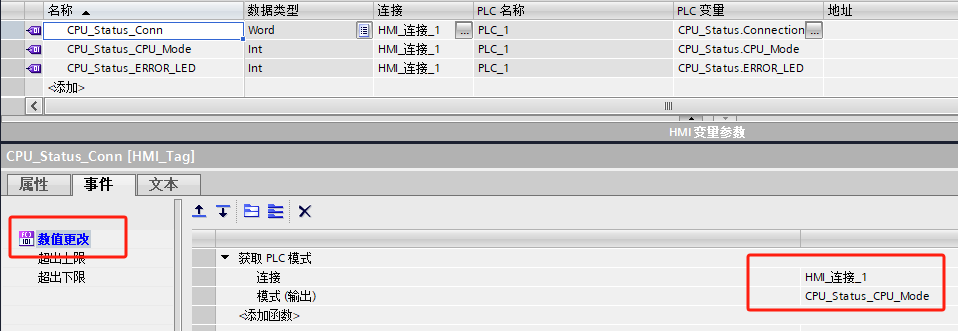

注意，CPU_Status_Conn的采集模式需要設置為循環連續，如下圖

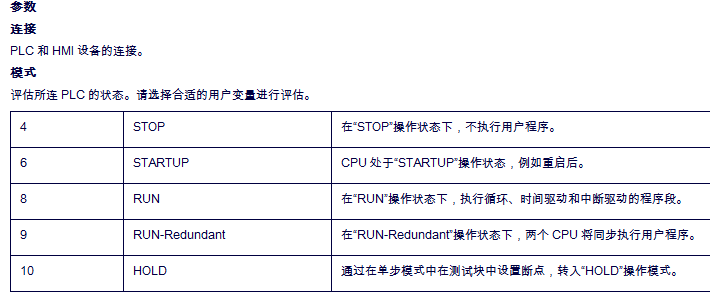

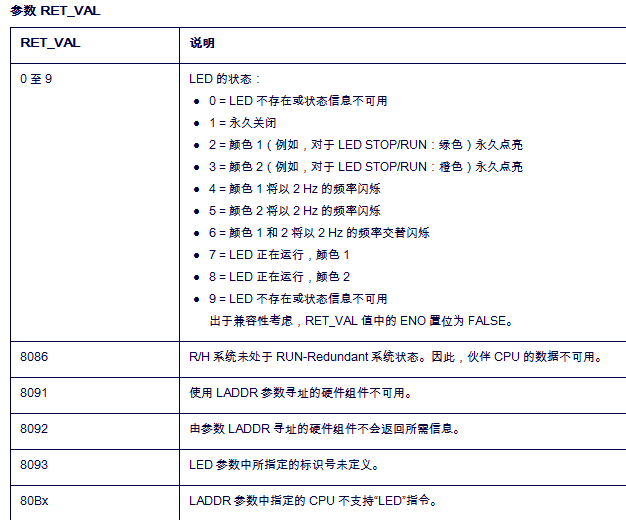

獲取PLC模式，具體狀態如下

5、組態畫面

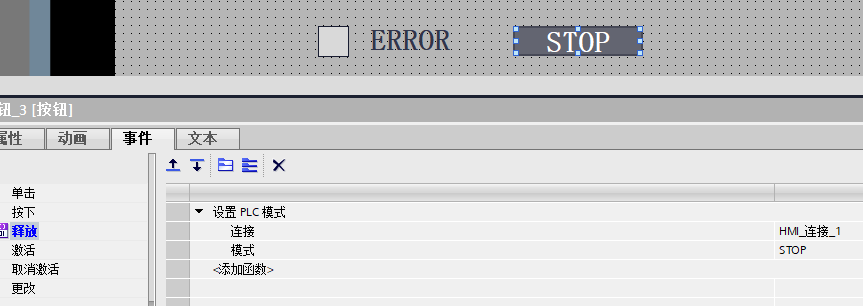

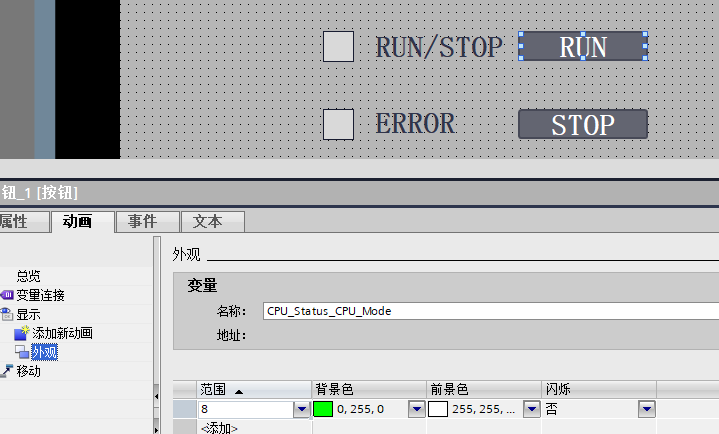

圖1：

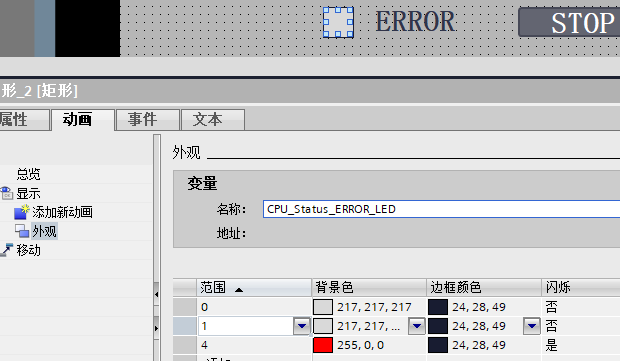

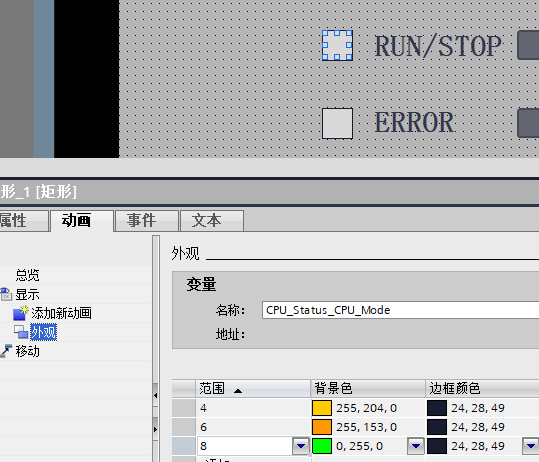

圖2：

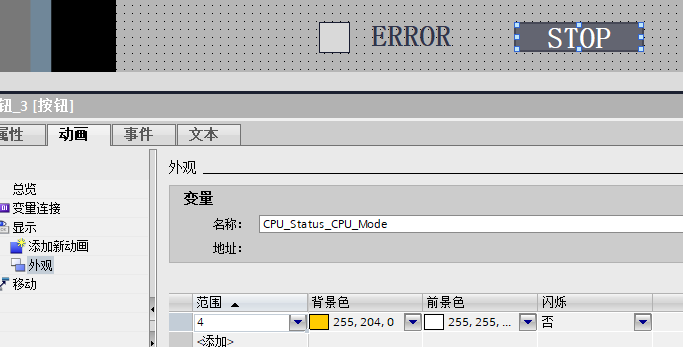

圖3：

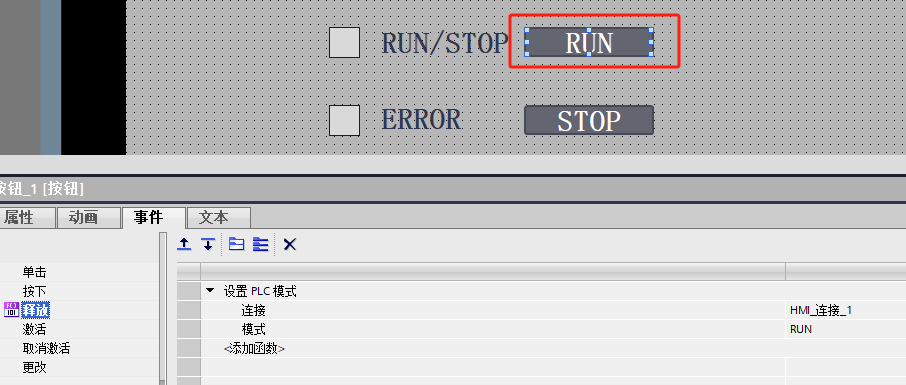

圖4：

圖5：

圖6：

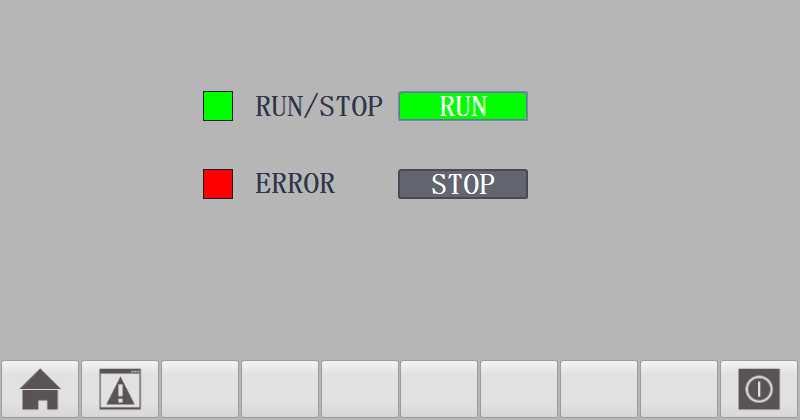

6、運行畫面

以上我們就編輯完成了，通過此方式即可實現HMI設置PLC的RUN及STOP。

三、運行效果

測試效果如下，可以切換及讀取PLC狀態。

本期講解結束，您對此還有哪些更好的方案，歡迎評論區留言討論。
