TPS54160A 器件是一款具有集成高側的 60V、1.5A 降壓穩壓器 MOSFET 的電流模式控制提供簡單的外部補償和靈活的組件 選擇。低紋波脈沖跳躍模式將空載、穩壓輸出電源電流降至 116 μA 的使用使能引腳，關斷電源電流降至 1.3 μA。

欠壓鎖定在內部設置為 2.5 V，但可以使用使能來增加 針。輸出電壓?jiǎn)?dòng)斜坡由慢速啟動引腳控制，該引腳也可以 配置用于排序/跟蹤。開漏電源良好信號指示輸出在 其標稱電壓的 94% 至 107%。

寬開關頻率范圍允許效率和外部組件尺寸 優化。頻率折返和熱關斷可在過載期間保護器件 條件。
*附件：tps54160.pdf

特性

• 3.5 V 至 60 V 輸入電壓范圍
• 200mΩ 高側 MOSFET
• 輕負載時效率高，具有脈沖跳躍 Eco 模式
• TPS54160A具有比
  TPS54160 更嚴格的使能閾值，以實現更精確的 UVLO 電壓
• 可調 UVLO 電壓和滯后
• 116 μA 工作靜態電流
• 1.3 μA 關斷電流
• 100 kHz 至 2.5 MHz 開關頻率
• 與 External Clock 同步
• 可調慢速啟動/排序
• UV 和 OV 電源良好輸出
• 0.8V 內部電壓基準
• MSOP10 和 3mm x 3mm VSON 封裝，帶有 PowerPAD

參數

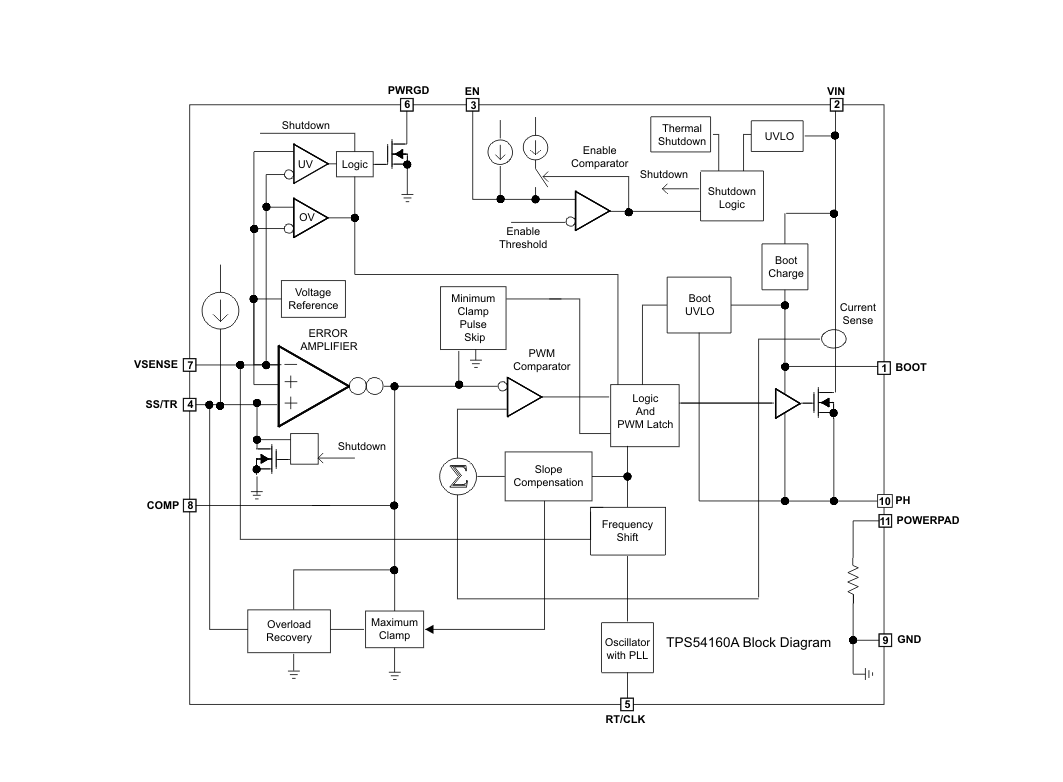

方框圖

1. 產品概述

TPS54160A 是一款 60V 輸入、1.5A 輸出的降壓 DC/DC 轉換器，集成了一個高側 MOSFET。該器件具有高效率、Eco-mode? 功能，可在輕載時通過脈沖跳躍模式降低功耗，并支持寬范圍的開關頻率調整。

2. 主要特性

• ?寬輸入電壓范圍?：3.5V 至 60V。
• ?高效率?：特別是在輕載時，通過 Eco-mode? 實現。
• ?集成高側 MOSFET?：RDS(on) 為 200mΩ。
• ?可調開關頻率?：范圍從 100kHz 至 2.5MHz。
• ? Eco-mode? ?：輕載時自動進入脈沖跳躍模式，降低靜態電流至 116μA。
• ?可編程 UVLO?：欠壓鎖定閾值可調，并具有遲滯功能。
• ?慢啟動/跟蹤功能?：通過 SS/TR 引腳實現可編程慢啟動和電源排序。
• ?過壓和過熱保護?：防止器件在異常條件下?lián)p壞。

3. 功能描述

• ?固定頻率 PWM 控制?：提供穩定的輸出電壓和電流調節。
• ?斜率補償?：防止占空比高于 50% 時的次諧波振蕩。
• ? 脈沖跳躍 Eco-mode? ?：在輕載時降低開關頻率和功耗。
• ?軟啟動?：限制啟動時的浪涌電流，保護輸入電源和負載。
• ?電壓參考和誤差放大器?：產生精確的參考電壓，并通過誤差放大器調節輸出電壓。
• ?過壓瞬態保護?：在輸出故障或強卸載瞬態時，防止輸出電壓過沖。

4. 應用信息

• ?典型應用?：包括 12V、24V 和 48V 的工業和商業低功率系統、汽車后市場配件（如視頻、GPS、娛樂設備）等。
• ?設計工具?：支持 WEBENCH? 和 SwitcherPro? 軟件工具，簡化設計和分析過程。

5. 封裝與訂購信息

• ?封裝類型?：MSOP-10 和 3mm x 3mm VSON 封裝。
• ?封裝尺寸?：具體尺寸因封裝類型而異。
• ?訂購信息?：提供了多種訂購選項，包括不同的封裝類型和數量。

6. 布局指南

• 提供了關于 PCB 布局的詳細指南，包括輸入電容、輸出濾波組件、補償組件和啟動電容的布局建議，以確保最佳性能。

7. 性能圖表

• 提供了包括效率、負載調節、線性調節、環路響應和啟動特性等關鍵性能圖表，幫助用戶評估器件在不同條件下的性能表現。

8. 設計考慮

• 詳細討論了輸出電感、輸出電容、輸入電容、慢啟動電容、引導電容的選擇方法，以及功率損耗估計和散熱考慮。
