LM5576Q0 是一款易于使用的 SIMPLE SWITCHER 降壓穩壓器，允許設計 工程師使用最少的組件集來設計和優化穩健的電源。經營 該 LM5576Q0 的輸入電壓范圍為 6 – 75V，可提供 3A 的連續輸出電流，并且 一個集成的 170mΩ N 溝道 MOSFET。穩壓器采用仿真電流模式架構 提供固有的線路調節、緊密的負載瞬態響應和簡單的環路 補償，不受與電流模式相關的低占空比通常的限制 監管 機構。工作頻率可在 50kHz 至 500kHz 范圍內調節，以實現 規模和效率。為了降低 EMI，頻率同步引腳允許來自 LM（2）557x 系列實現自同步或與外部時鐘同步。LM5576Q0確保 具有逐周期電流限制、短路保護、熱關斷和 遠程關閉。該器件采用功率增強型 TSSOP-20 封裝，具有外露 用于散熱的芯片連接墊。LM5576Q0 由全套 WEBENCH 在線 設計工具。
*附件：lm5576-q1.pdf

特性

• LM5576Q0 是一款符合 AEC-Q100 0 級標準的汽車級產品
• –40°C 至 150°C 工作結溫
• 集成 75V、170mΩ N 溝道 MOSFET
• 6V 至 75V 的超寬輸入電壓范圍
• 可調輸出電壓低至 1.225V
• 1.65% 反饋基準準確度
• 工作頻率可在 50kHz 至
  500kHz 之間調節，采用單個電阻器
• 主頻率或從頻率同步
• 可調軟啟動
• 仿真電流模式控制架構
• 寬帶寬誤差放大器
• 內置保護

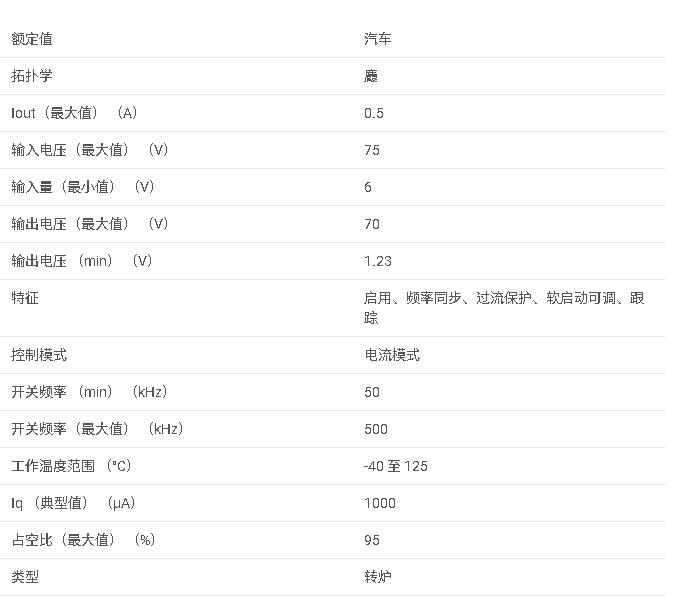

參數

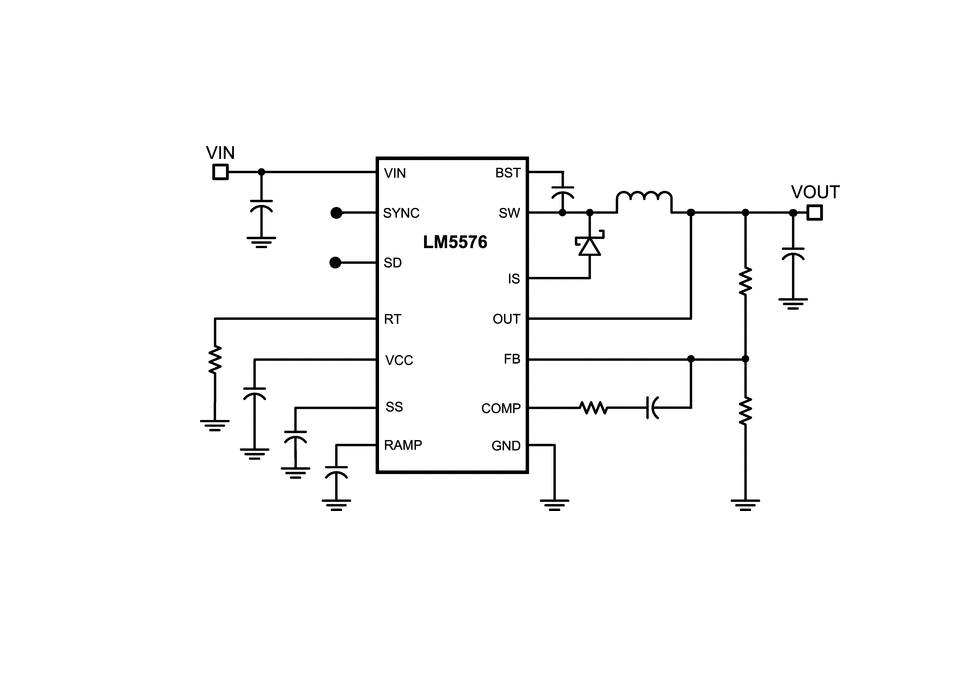

方框圖

1. 產品概述

LM5576-Q1 是一款 75V、3A 的降壓開關穩壓器，適用于汽車和工業應用。該器件集成了高電壓?jiǎn)?dòng)調節器、N 通道 MOSFET、誤差放大器、PWM 比較器、斜坡發生器等關鍵組件，提供高效的電源轉換解決方案。

2. 主要特性

• ?寬輸入電壓范圍?：6V 至 75V。
• ?高輸出電流?：連續輸出電流可達 3A。
• ?集成 75V N 通道 MOSFET?：RDS(on) 為 170mΩ。
• ?可調開關頻率?：范圍從 50kHz 至 500kHz，支持單電阻設置。
• ?軟啟動功能?：可編程軟啟動時間，減少啟動時的電流沖擊。
• ?保護功能?：包括過流保護、短路保護、熱關斷和遠程關斷。
• ?同步和主從頻率同步?：支持多個 IC 同步或與外部時鐘同步。
• ?高帶寬誤差放大器?：提供快速瞬態響應。

3. 功能描述

• ?高電壓?jiǎn)?dòng)調節器?：提供內部偏置電源，支持高達 75V 的輸入電壓。
• ?雙級關斷電路?：通過 SD 引腳實現關斷和待機模式。
• ?振蕩器和同步功能?：內部振蕩器頻率可調，SYNC 引腳支持多 IC 同步或外部時鐘同步。
• ?誤差放大器和 PWM 比較器?：實現精確的電壓調節和電流限制。
• ?斜坡發生器?：提供模擬電流斜坡信號，用于電流模式控制。
• ?熱關斷保護?：在結溫超過 180°C 時自動關斷輸出。

4. 應用信息

• ?典型應用?：汽車電源系統、工業控制系統、電信設備等。
• ?設計工具?：支持 WEBENCH? 在線設計工具，簡化設計流程。

5. 封裝與訂購信息

• ?封裝類型?：TSSOP-20EP（帶裸露焊盤）。
• ?封裝尺寸?：具體尺寸因封裝類型而異。
• ?訂購信息?：提供了多種訂購選項，包括不同的封裝類型和數量。

6. 布局與熱考慮

• ?布局指南?：詳細討論了 PCB 布局的關鍵要素，包括輸入電容、輸出濾波組件、補償組件和啟動電容的布局建議。
• ?熱考慮?：討論了器件的功率損耗估計和散熱設計，包括通過增加 PCB 上的銅面積和使用熱過孔來降低結溫。

7. 性能圖表

• 提供了包括效率、振蕩器頻率、軟啟動電流、誤差放大器增益等關鍵性能圖表，幫助用戶評估器件在不同條件下的性能表現。

8. 設計示例

• 給出了一個典型的應用電路示例，包括外部組件的選擇和計算方法，以及環路補償網絡的設計。
