Texas Instruments TAx5x12EVM-K評估模塊 (EVM) 使用戶能夠測試各種TI的音頻CODEC、ADC和DAC的功能。TAC5212是一款低功耗立體聲音頻編解碼器，帶118dB動態范圍ADC和119dB動態范圍DAC。TAC5112是一款低功耗立體聲音頻編解碼器，帶100dB動態范圍ADC和106dB動態范圍DAC。TAD5212是一款具有119dB動態范圍的低功耗立體聲音頻DAC，而TAA5212是一款具有118dB動態范圍的低功耗立體聲音頻ADC。該評估模塊與AC-MB配對使用。AC-MB是一塊靈活的主板，為此評估模塊提供電源、控制和數字音頻數據。Texas Instruments TAx5x1x系列器件通過PurePathConsole 3 (PPC3) GUI進行配置。

數據手冊：*附件：Texas Instruments TAx5x12EVM-K 評估模塊（EVM）數據手冊.pdf

特性

• 一套完整的評估套件，用于：TAC5212立體聲高性能編解碼器；TAC5112立體聲編解碼器；TAD5212立體聲高性能DAC；或TAA5212立體聲高性能ADC
• 提供板載麥克風，用于語音記錄測試
• 直接訪問數字音頻信號和控制接口，以便于終端系統集成
• 與PC的USB連接可提供電源、控制和音頻流數據，以便于評估

應用

• 陸地移動無線電
• IP網絡攝像頭
• IP電話
• 視頻會議系統
• 專業音頻混合器/控制臺

框圖

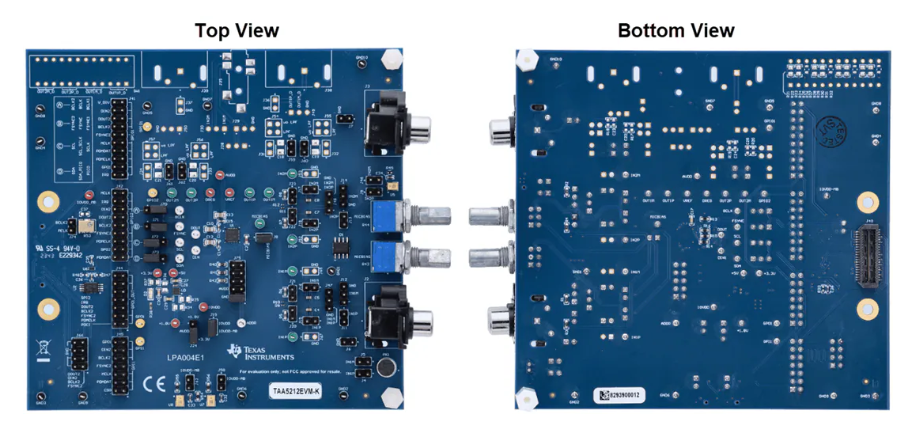

板布局
