Texas Instruments TMAG5233平面內霍爾效應開關數據手冊
Texas Instruments TMAG5233平面內霍爾效應開關設計用于替代TMR、AMR和磁簧開關，在成本要求較高的應用中使用。TMAG5233具有全極磁響應，可對南北磁極作出反應。當通過傳感器靈敏度軸的外加通量密度超過操作點閾值 (BOP) 時，設備輸出低電壓。輸出保持低電平，直到通量密度降至釋放點閾值 (BRP) 以下，然后設備輸出高電壓。
數據手冊：*附件：Texas Instruments TMAG5233平面內霍爾效應開關數據手冊.pdf
Texas Instruments TMAG5233采用內部占空比，可最大限度地降低功耗。其推挽式 (CMOS) 輸出無需外部上拉電阻器，采用行業標準SOT-23封裝。
特性
- -40°C至85°C的電源電壓范圍為1.65V至5.5V
- 平面內靈敏度軸
- 全極磁極檢測(±)
- 輸出類型為推挽式 (CMOS)
- 低電平 (V
OL) 的有源輸出狀態（當B>BOP時） - 磁性工作點 (B
OP)：±3mT - 磁性釋放點 (B
RP)：±2.2mT - 占空比運行，可最大限度地降低I
CC- 5Hz：0.55μA（預覽）
- 40Hz：2.7μA
- 3引腳SOT-23（V
CC、GND、OUT）行業標準封裝
應用
功能框圖

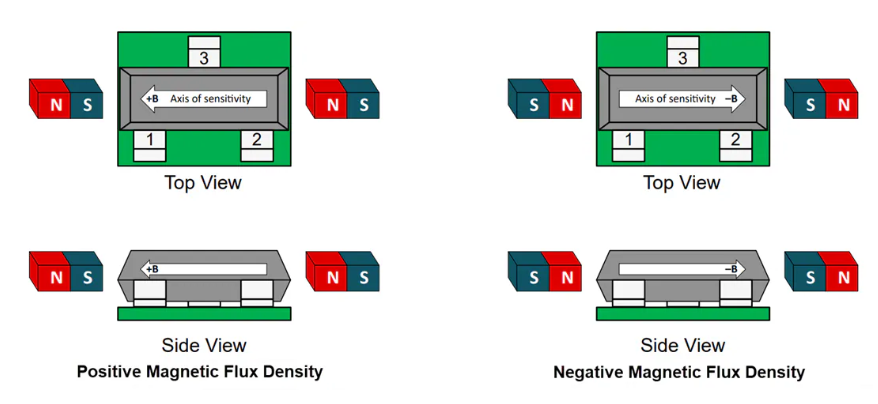

磁通密度方向
