LM5575-Q1系列 75V、1.5A 降壓型開關穩壓器數據手冊
LM5575-Q1 是一款易于使用的降壓穩壓器，允許設計工程師使用最少的組件來設計和優化穩健的電源。LM5575-Q1 的輸入電壓范圍為 6V 至 75V，通過集成的 330mΩ N 溝道 MOSFET 提供 1.5A 的連續輸出電流。該穩壓器采用仿真電流模式架構，可提供固有的線路調節、嚴格的負載瞬態響應和易于回的補償，而不受電流模式穩壓器通常的低占空比限制。工作頻率可在 50 kHz 至 500 kHz 范圍內調節，以實現尺寸和效率的優化。LM5575-Q1 通過逐周期電流限制、短路保護、熱關斷和遠程關斷來確保穩健性。該器件采用功率增強型 16 引腳 HTSSOP 封裝，具有用于散熱的外露芯片貼裝焊盤。LM5575-Q1 由全套 WEBENCH 在線設計工具提供支持。有關 AEC-Q100 1 級和 0 級可訂購編號，請參閱本數據表末尾的可訂購附錄。
*附件：lm5575-q1.pdf
特性
- 符合 AEC-Q100 標準，適用于汽車應用：
- 器件溫度等級 1：–40°C 至 +125°C 工作溫度
- 器件溫度等級 0：–40°C 至 +150°C 工作溫度
- 器件 HBM ESD 分類 2 級
- 集成 75V、330mΩ N 溝道 MOSFET
- 6 V 至 75 V 的超寬輸入電壓
- 可調輸出電壓低至 1.225 V
- 1.65% 反饋參考精度
- 工作頻率可在 50 kHz 至 500 kHz 之間調節，帶單個電阻器
- 主頻率或從頻率同步
- 可調軟啟動
- 仿真電流模式控制架構
- 寬帶寬誤差放大器
- 內置保護
參數
方框圖
1. 產品概述
- ?產品名稱?：LM5575-Q1
- ?類型?：1.5-A降壓開關穩壓器
- ?應用?：汽車、工業
- ?特點?：
2. 功能描述
2.1 關機與待機
- ?關機（SD）引腳?：
- 當SD引腳電壓低于0.7V時，穩壓器處于低功耗關機模式。
- 當SD引腳電壓在0.7V至1.225V之間時，穩壓器處于待機模式。
- 當SD引腳電壓高于1.225V時，穩壓器正常工作。
2.2 電流限制
- 獨特的電流監測方案，提供周期性電流限制和過流保護。
- 模擬電流感應信號與降壓開關電流成正比，比例為1V/A。
2.3 軟啟動
2.4 熱保護
- 內部熱關斷電路，在結溫超過180°C時激活，將控制器強制進入低功耗復位狀態。
3. 引腳配置與功能
- ?VCC?：偏置調節器輸出
- ?SD?：關機或欠壓鎖定輸入
- ?VIN?：輸入電源電壓
- ?SYNC?：振蕩器同步輸入或輸出
- ?COMP?：內部誤差放大器輸出
- ?FB?：反饋信號輸入
- ?RT?：內部振蕩器頻率設置輸入
- ?RAMP?：斜坡控制信號輸出
- ?AGND?：模擬地
- ?SS?：軟啟動輸出
- ?OUT?：輸出電壓連接
- ?PGND?：功率地
- ?IS?：電流感應輸入
- ?SW?：開關節點
- ?PRE?：預充電輔助輸出
- ?BST?：自舉電容升壓輸入
- ?EP?：裸露焊盤，用于熱散耗
4. 電氣特性
- ?啟動調節器?：VccReg為7.15V至7.5V
- ?開關特性?：降壓開關Rds(on)為330mΩ（典型值）
- ?振蕩器頻率?：可調范圍50kHz至500kHz
- ?軟啟動?：SS電流源為10μA
- ?熱關斷?：閾值為180°C，遲滯為25°C
5. 應用與實現

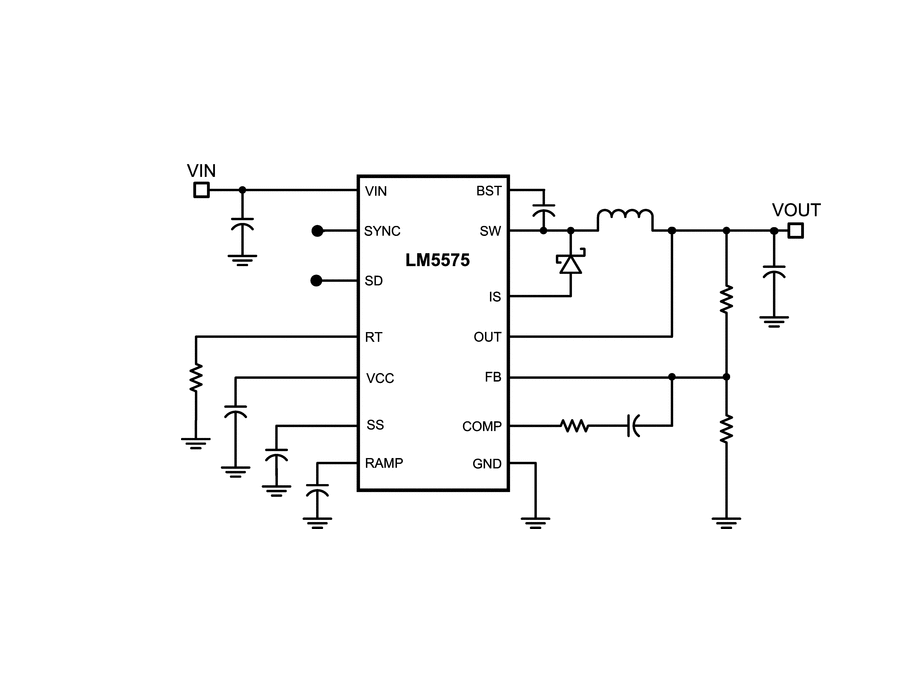

5.1 典型應用電路
- 提供了詳細的典型應用電路圖，包括外部組件的計算和選擇方法。
- 支持使用WEBENCH? Power Designer進行自定義設計。
5.2 布局指南
- 推薦的PCB布局，以最小化環路面積，減少雜散電感和噪聲。
- 強調使用地平面連接輸入和輸出濾波電容器。
5.3 熱考慮
- 裸露焊盤和多個通孔連接至地平面，以增強熱散耗。
- 提供了不同條件下的結溫預測和散熱設計建議。
6. 包裝與訂購信息
- 提供了多種包裝選項，包括HTSSOP（16引腳）封裝。
- 列出了不同溫度等級和包裝數量的可訂購部件號。
7. 文檔與支持
- 提供了WEBENCH?在線設計工具的支持。
- 提供了接收文檔更新通知和社區資源鏈接。
