TPS6260x 器件是一款高頻同步降壓器件 DC/DC 轉換器針對電池供電的便攜式應用進行了優化。適用于低功耗 應用中，TPS6260x 支持高達 500mA 的負載電流，并允許 使用低成本的片式電感器和電容器。

該器件具有 2.3V 至 5.5V 的寬輸入電壓范圍，支持由鋰離子電池供電的應用，具有擴展的電壓范圍。提供 1V 至 2.5V 的不同固定電壓輸出版本。
*附件：tps62601.pdf

TPS6260x 在 6MHz 的穩壓開關頻率下運行，并且 在輕負載電流下進入省電模式運行，以保持高電平 效率。

PFM 模式通過在輕負載和待機作期間將靜態電流降低至 30μA （典型值） 來延長電池壽命。對于噪聲敏感型應用，可以通過將 MODE 引腳拉高來強制該器件進入固定頻率 PWM 模式。在關斷模式下，電流消耗降低至 小于 1μA。

TPS6260x 采用 6 引腳芯片級封裝 （CSP）。

特性

• 6MHz 工作頻率時效率為 89%
• 輸出電流高達 500mA
• 寬 V在范圍從 2.3V 到 5.5V
• 6MHz 穩頻作
• 同類最佳負載和線路瞬態
• ±1.5% 總直流電壓精度
• 自動 PFM/PWM 模式切換
• 30μA 靜態電流
• 35ns 最小導通時間
• 內部軟啟動，<200μs 啟動時間
• 電流過載和熱關斷保護
• 需要三個表面貼裝外部元件（1 個 MLCC 電感器、2 個陶瓷電容器）
• 完整的 1 mm 以下元件輪廓解決方案
• 總解決方案尺寸 <13 mm^2^
• 采用 6 引腳 NanoFree （CSP） 封裝
• 應用
  • 手機、智能手機
  • PDA、掌上電腦
  • WLAN 和藍牙應用
  • DVB-H 調諧器應用
  • 便攜式硬盤驅動器
  • DC/DC 微型模塊

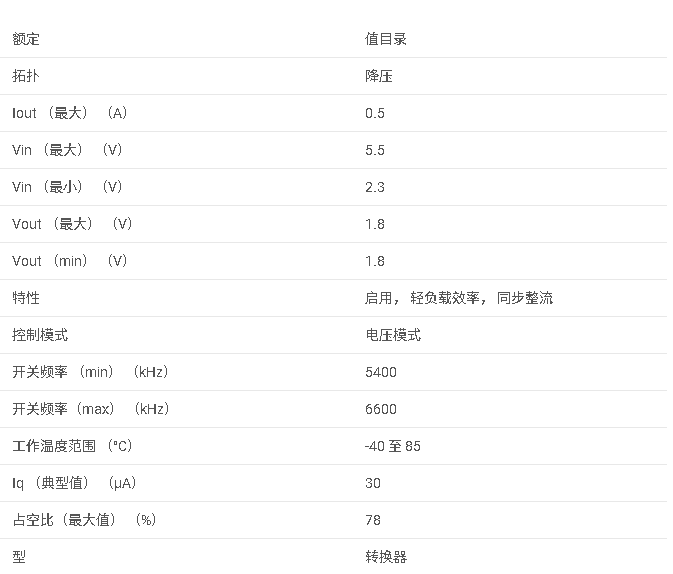

參數

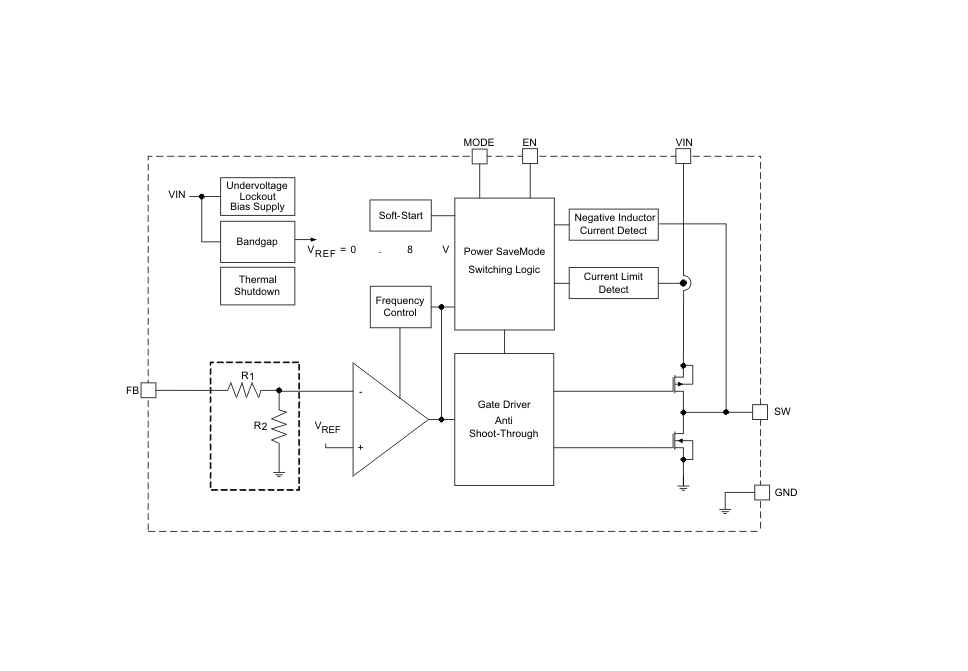

方框圖

1. 產品概述

• ?產品名稱?：TPS62601
• ?類型?：500mA，6MHz同步降壓轉換器
• ?特點?：
  • 高效率：高達89%
  • 寬輸入電壓范圍：2.3V至5.5V
  • 自動PFM/PWM模式切換
  • 低靜態電流：30μA（典型值）
  • 35ns最小導通時間
  • 過流和過熱保護

2. 應用領域

• ?便攜式設備?：手機、智能手機、PDA、口袋電腦
• ?無線通信?：WLAN、Bluetooth?應用
• ?數字視頻廣播?：DVB-H調諧器應用
• ?存儲設備?：便攜式硬盤驅動器
• ?DC/DC微模塊?

3. 電氣特性

• ?輸入電壓范圍?：2.3V至5.5V
• ?輸出電壓范圍?：1V至2.5V（固定版本）
• ?輸出電流?：高達500mA
• ?靜態電流?：
  • PFM模式：30μA至45μA（典型值）
  • 關機電流：<1μA
• ?效率?：在6MHz操作下高達89%
• ?開關頻率?：固定6MHz
• ?熱關斷?：140°C（典型值），滯回10°C

4. 功能描述

• ?自動PFM/PWM模式切換?：根據負載電流自動切換，以維持高效率
• ?內部軟啟動?：啟動時間小于200μs
• ?電流過載和過熱保護?：防止設備損壞
• ?MODE引腳?：可選擇固定頻率PWM模式或自動PFM/PWM模式

5. 引腳配置與功能

• ?VIN?：輸入電壓
• ?SW?：開關引腳，連接電感
• ?FB?：反饋引腳，連接輸出以進行電壓調節
• ?EN?：使能引腳，低電平關機，高電平使能
• ?MODE?：模式選擇引腳，低電平為自動PFM/PWM，高電平為固定頻率PWM
• ?GND?：地引腳

6. 封裝與尺寸

• ?封裝類型?：6引腳NanoFree?（CSP）封裝
• ?尺寸?：超小尺寸封裝，總解決方案尺寸小于13mm2

7. 應用信息

• ?電感選擇?：推薦電感值范圍0.3μH至1.3μH
• ?輸出電容選擇?：推薦電容值范圍4.7μF至10μF
• ?布局指南?：強調低電感、低阻抗地路徑，輸入/輸出電容和電感器的近距離放置

8. 性能圖表

• 提供了效率、功率損耗、負載瞬態響應、輸出電壓、靜態電流、開關頻率、導通電阻等關鍵參數的圖表

9. 熱信息

• ?最大結溫?：150°C
• ?熱阻?：RθJA = 125°C/W
• ?最大功率耗散?：約320mW（在TA=85°C時）

10. 參考設計

• 提供了應用電路圖，展示了如何連接外部組件以實現降壓轉換

11. 文檔與支持

• 提供了評估板和設計工具的鏈接，以支持快速原型設計和測試
• 強調數據表和設計資源的“按原樣”提供，并包含所有缺陷
