開關電源和隔離變壓器作為電力電子領域的兩類重要設備，在電路設計、安全防護和能量轉換中扮演著不同角色。盡管兩者都涉及電能的處理與傳輸，但其工作原理、應用場景和技術特點存在顯著差異。深入理解這些差異，有助于工程師在實際項目中做出更合理的選擇。

一、核心原理與結構差異

1. 開關電源的工作原理

開關電源（SMPS）通過高頻開關器件（如MOSFET、IGBT）的快速通斷，將輸入電能轉換為脈沖形式，再經濾波電路輸出穩定直流。其核心是PWM控制技術，通過調節占空比實現電壓調整。例如反激式拓撲中，變壓器不僅實現電氣隔離，還參與能量存儲與傳遞，工作頻率通常在幾十kHz至MHz級。這種高頻化設計使得開關電源體積小、效率高（可達90%以上），但也會引入高頻噪聲問題。

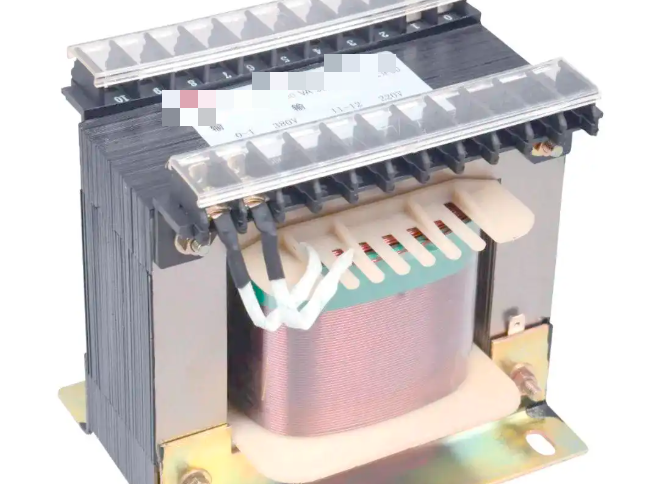

2. 隔離變壓器的本質功能

傳統隔離變壓器基于電磁感應原理，通過初級和次級繞組的磁耦合傳遞能量，輸入輸出均為工頻交流（50/60Hz）。它不改變電壓幅值（1:1變比時），僅實現電氣隔離，阻斷共模干擾和地環路電流。例如在醫療設備中，隔離變壓器能有效防止患者觸電風險。其結構簡單可靠，但體積和重量隨功率增加顯著上升，且無法實現電壓調節功能。

二、關鍵性能對比

1. 電氣特性差異

●電壓轉換能力：開關電源可靈活實現AC/DC、DC/DC轉換，支持寬范圍電壓輸出（如5V-48V）；隔離變壓器僅適用于AC-AC轉換，輸出電壓固定。

●頻率響應：開關電源工作于高頻段，對瞬態負載響應更快（微秒級）；工頻變壓器的響應速度受限于磁芯飽和特性。

●效率曲線：開關電源在輕載時效率下降明顯（可能低于70%），而隔離變壓器效率相對穩定（85%-95%），但滿載時反而低于開關電源。

2. 安全與EMC表現

●隔離性能：兩者均能提供基本絕緣，但醫療級開關電源需滿足2×MOPP（患者保護）標準，隔離電壓通常達4000VAC以上；普通隔離變壓器隔離耐壓一般為2500VAC。

●噪聲處理：開關電源需額外配置EMI濾波器（如π型濾波）抑制傳導干擾；隔離變壓器對高頻噪聲抑制有限，但能有效阻斷低頻地環路干擾。某工業案例顯示，采用帶屏蔽層的隔離變壓器可使共模噪聲降低60dB。

三、典型應用場景分化

1. 開關電源的主戰場

●消費電子：手機充電器采用反激拓撲，將220VAC轉換為5VDC，體積僅拇指大小。

●數據中心：服務器電源模塊（如48V轉12V）采用LLC諧振拓撲，效率超鈦金標準（96%）。

●新能源領域：光伏逆變器中的DC-DC級通過軟開關技術降低損耗。

2. 隔離變壓器的不可替代性

●醫療設備：手術室供電系統強制使用隔離變壓器，確保漏電流小于10μA。

●工業控制系統：為PLC提供純凈電源，避免變頻器引起的電網污染。

●實驗室環境：精密測量時隔離電網諧波，如示波器供電采用特殊屏蔽變壓器。

四、選型決策要點

1. 功率等級考量

●低于500W：優先選擇開關電源（成本低、體積小）。

●1kVA以上：工頻變壓器在可靠性和維護成本上更具優勢。某污水處理廠對比顯示，10kVA工頻變壓器壽命達15年，而同等開關電源組需8年更換。

2. 特殊環境適應性

●高溫場合：工頻變壓器磁芯材料（如非晶合金）耐溫可達180℃，優于開關電源的電解電容（通常限105℃）。

●強干擾環境：船舶電力系統常采用三級防護——隔離變壓器+濾波器+開關電源的組合方案。

3. 成本與維護對比

開關電源的BOM成本中30%來自控制IC和MOSFET，維修需專業設備；隔離變壓器故障通常僅需更換繞組，但銅材價格波動影響較大。2024年稀土漲價導致非晶合金變壓器成本上升20%。

五、技術融合新趨勢

1. 高頻隔離技術

新一代AC/DC模塊（如GaN+平面變壓器）將工作頻率提升至MHz級，體積比傳統方案縮小70%。TI的UCC12050模塊集成了5kV隔離的DC-DC轉換，厚度僅3.5mm。

2. 智能監測功能

物聯網型隔離變壓器開始集成溫度、振動傳感器，通過LoRa無線傳輸狀態數據；數字電源則通過PMBus協議實現遠程參數調整，如ABB的Ability平臺可實時優化開關電源效率曲線。

3. 新材料應用

氮化鎵（GaN）器件使開關電源效率突破98%，而納米晶合金磁芯讓高頻變壓器損耗降低40%。華為2025年發布的通信電源方案中，兩者結合使功率密度達到120W/in3。

六、誤區與使用建議

1. 常見認知偏差

●誤區一："隔離變壓器可以穩壓"——實際需搭配穩壓器使用。

●誤區二："開關電源無需接地"——Y電容漏電流可能導致觸電，必須可靠接地。

2. 優化使用策略

●復合使用：精密儀器建議"隔離變壓器+線性電源"兩級架構。

●散熱設計：開關電源需保證至少15mm周邊空間，隔離變壓器則要避免密閉安裝。

●維護周期：開關電源電解電容建議5年更換，變壓器油需定期檢測耐壓值。

隨著寬禁帶半導體和智能控制技術的發展，兩類設備的界限逐漸模糊。未來可能出現更多混合架構，如基于矩陣變壓器的諧振變換器，兼具高頻效率與工頻可靠性。工程師在選擇時，應綜合考慮系統復雜度、生命周期成本和具體應用場景的安規要求，而非簡單比較技術參數。在電力電子系統設計中，往往需要將兩者優勢互補，才能構建出最優的能源轉換解決方案。
