Texas Instruments PCM6140-Q1音頻ADC是采用Burr-Brown? 技術的多通道高性能ADC。這些ADC具有8kHz至768kHz采樣率和122dB信噪比（SNR）。該設備支持線路和麥克風輸入，允許單端和差分輸入配置。這些ADC集成了可編程通道增益、數字音量控制、麥克風偏置電壓、鎖相環（PLL）、可編程高通濾波器、雙四通道濾波器和低延遲濾波器模式。PCM6140-Q1器件通過了AEC汽車應用認證。

數據手冊：*附件：Texas Instruments PCM6140-Q1音頻ADC數據手冊.pdf

PCM6140-Q1音頻ADC集成了高性能功能，可由3.3V或1.8V供電。這使得該設備非常適合用于空間受限的遠場麥克風錄音應用中的音頻系統。 這些音頻ADC的工作溫度范圍為-40°C至125°C，采用24引腳VQFN封裝。PCM6140-Q1音頻ADC用于麥克風陣列系統、聲控數字助理、電話會議系統以及安全和監控系統。

特性

• 多通道高性能ADC：
  • 4通道模擬麥克風或線路輸入
  • 8通道數字PDM麥克風或模擬和數字麥克風組合
• ADC線路和麥克風差分輸入的性能：
  • 動態范圍（DR）：
    • 支持123dB動態范圍增強器（DRE）
    • 113dBDRE禁用
  • -98dB THD+N
• ADC通道求和模式，DR性能：
  • 116 dB，DRE禁用，2通道求和
  • 119dB，DRE禁用，4通道求和
• ADC輸入電壓：
  • 差分，2VRMS 滿量程輸入
  • 單端，1VRMS 滿量程輸入
• ADC采樣率 (f S ) = 8kHz至768kHz
• 可編程通道設置：
  • 通道增益：0 dB至42 dB，步進1 dB
  • 數字音量控制：-100dB至27dB
  • 增益校準，分辨率為0.1 dB
  • 相位校準，分辨率為163ns
• 可編程麥克風偏置或電源電壓生成
• 低延遲信號處理濾波器選擇
• 可編程高通濾波器（HPF）和雙四元數字濾波器
• 自動增益控制器（AGC）
• I^2^C或SPI控制
• 集成式高性能音頻PLL
• 自動時鐘分頻器設置配置
• 音頻串行數據接口：
  • 格式：TDM、I^2^S或左對齊 (LJ)
  • 字長度：16位、20位、24位或32位
  • 控制器或目標接口
• 3.3V或1.8V單電源運行
• 3.3V或1.8V I/O電源運行
• 1.8V AVDD 電源下的功耗：
  • 8.5mW/channel 16kHz采樣率
  • 48kHz采樣率下為9.2mW/通道

應用

• 麥克風陣列系統
• 語音激活數字助理
• 電話會議系統
• 安防和監控系統

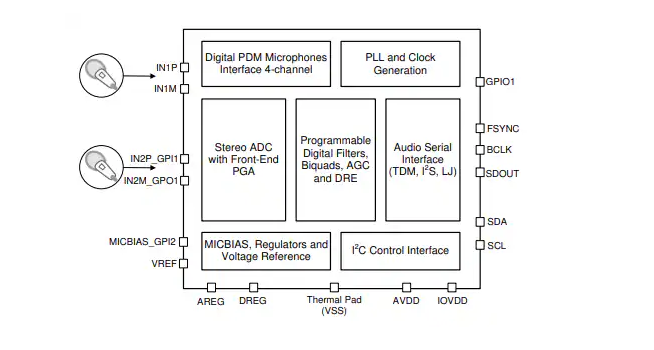

功能框圖
