近年來，隨著新能源汽車的迅速崛起，工商業充電樁迎來了一輪快速增長。
無論是物流園區的電動貨車、企業通勤車，還是光儲充一體化的分布式能源系統，充電快慢影響著電動汽車用戶使用效率和體驗，高功率直流快充逐漸成為標配。隨之而來的，是對電流監測精度、響應速度和系統安全性的更高要求。

充電樁分為交流充電樁和直流充電樁，前者又叫“慢充”，后者又叫“快充”。直流充電樁的技術原理：直接連接380V交流電網，通過整流模塊輸出可調直流電至電動汽車動力電池，省去了車載充電機的轉換環節（見下圖）。

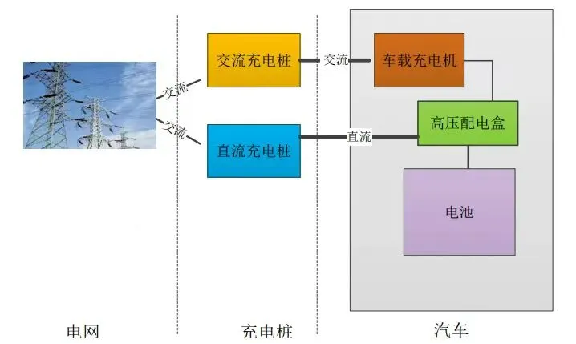

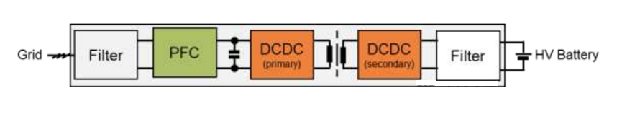

電動汽車充電結構圖

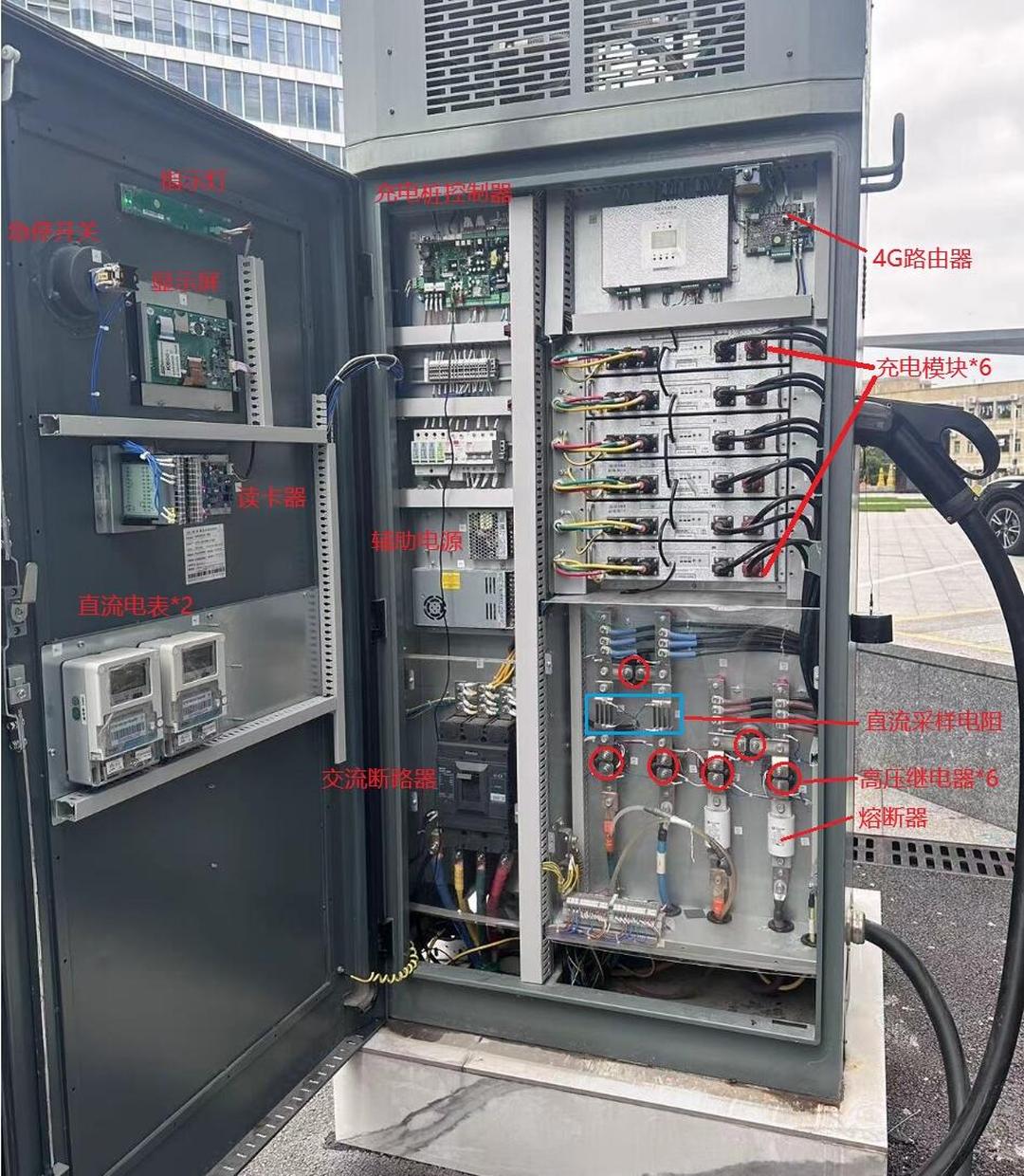

直流快充核心部件：

直流充電樁是一套復雜的系統，主要由以下部分組成：

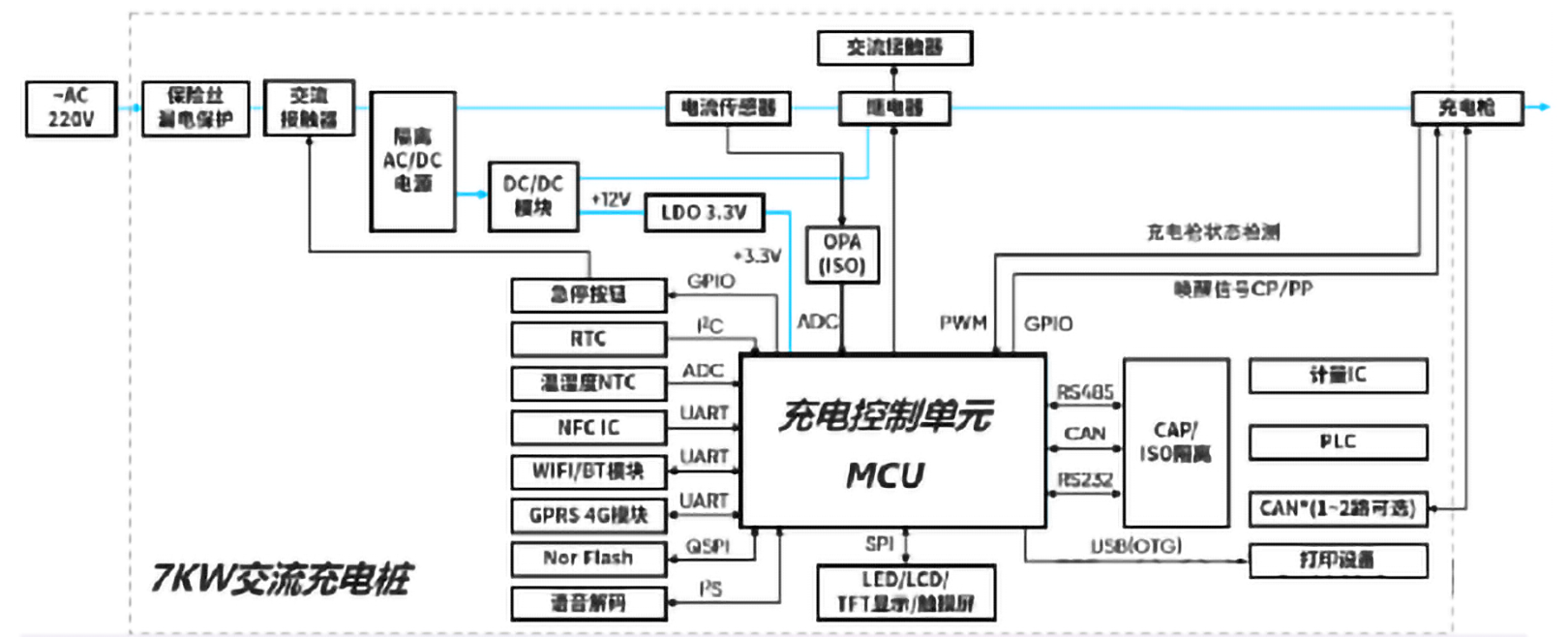

1.控制單元(Control Unit)

作為直流充電樁的核心部件，負責協調和管理充電過程。

功能包括:通信協議處理(如GB/T 27930)、充電參數設置、狀態監控。

2.充電模塊(Power Module)

將交流電轉換為穩定的直流電輸出。

通常采用模塊化設計，每個模塊提供一定功率，多個模塊并聯可實現更大功率輸出。

3.通信接囗(Communication lnterface)

實現與車輛、電網以及后臺管理系統的通信,

支持的協議包括GB/T 27930、OCPP等章

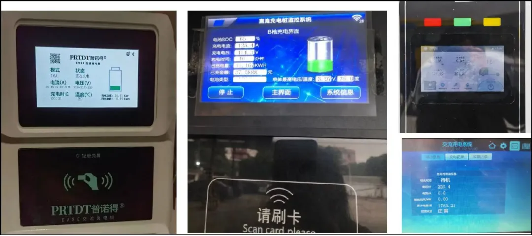

4.人機交互界面(HMI)

包括顯示屏、按鍵或觸控面板，用于用戶操作與信息顯示。

部分設備支持移動端APP交互。

5.安全保護裝置

包括過流保護、短路保護、絕緣監測等，確保充電過程安全，

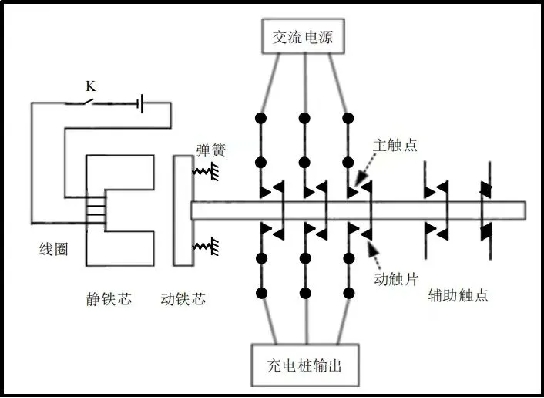

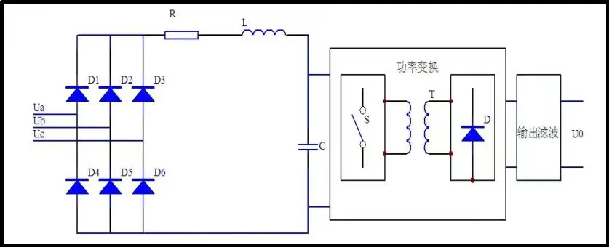

交流接觸器電路原理圖

6.外殼與連接器

外殼需滿足防水防塵要求(通常IP54或以上)

連接器需符合標準規范，如GB/T充電接口。

工商業直流快充電樁的核心組件中電流傳感器的選擇：

一個帶寬不足、響應慢或漂移大的電流傳感器，會直接導致功率控制滯后、異常檢測失敗，甚至誤觸發故障保護。而且一般直流充電樁由于空間有限，需要結構緊湊的霍爾電流傳感器。

目前芯森電子AN3V系列霍爾開環電流傳感器可以滿足要求，推薦型號如下：

1、整流單元（AC/DC模塊）

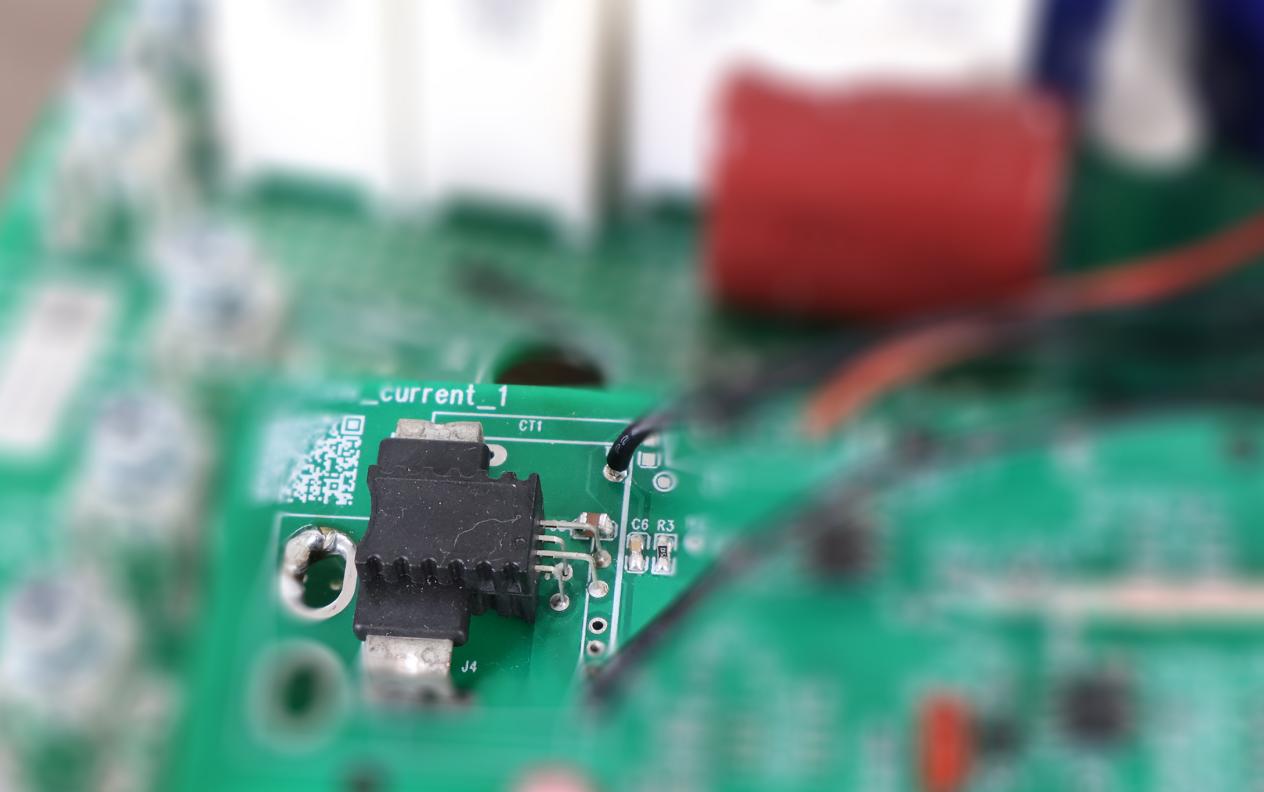

整流單元的功能是將來自電網的交流電轉換為直流電。AN3V可應用在整流模塊外側電流采樣板中的輸出端采樣，其作用主要是負責實時監測模塊電路輸出是否異常，以及模塊并聯時的均流控制、保護調度，推薦型號AN3V 100 PB35或者AN3V 150 PB35。

1. DC/DC轉換模塊（充電模塊）

在DC/DC轉換模塊中，母線電壓被轉換為車輛端所需的充電電壓/電流（如200~750V）。在模塊電流控制板/逆變控制器接口的輸出側可以部署AN3V電流傳感器，實時反饋輸出電流給主控板，并配合PWM調制控制輸出功率。推薦型號：AN3V 150 PB35和AN3V 200 PB35。

1. 主控制器（MCU控制主板）

主控制器在電動汽車充電樁中扮演著核心角色，它負責整個充電過程的協調、管理和監控，比如協調整站功率調度、安全策略管理。可通過模擬采樣接口（ADC）輸入連接AN3V構成隔離采樣鏈路，匯總各電源模塊/輸出支路電流值和控制風扇、接觸器等設備聯動。

1. 充電槍控制板（槍口單元）

該控制板主要作用是檢測車側充電狀態、控制槍頭繼電器。可在槍控板/接口板外側焊接安裝AN3V 80/120 PB35，判斷車是否充電完成、是否過流，以及部分支持V2G時檢測回饋電流。

1. 主接觸器&直流繼電器組件

它們主要用于控制電流的通斷，確保充電過程的安全與高效。可以在高壓直流配電單元中的接觸器出口端串聯監測點安裝AN3V 100 PB35，判斷閉合時是否帶載，以及檢測是否出現粘連、電弧拉弧故障，保護電路安全。

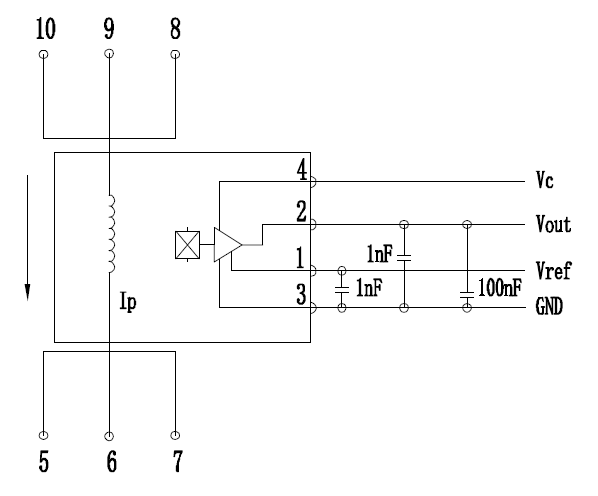

AN3V應用電路

AN3V簡介

AN3V系列新品，是芯森電子全面升級的系列開環霍爾電流傳感器產品，旨在滿足電源、光伏、儲能等領域?qū)﹄娏鳒y量的高可靠性、高一致性需求。該系列新品不僅繼承了前代產品的優點，還在材料、結構、設計等多方面進行了升級與優化，同時兼具高性價比，是國產替代的理想選擇。

AN3V系列新品主要包括AN3V PB35/PB55等多個型號，覆蓋從80A到200A的額定測量范圍。不僅保證了測量精度，還大幅提升了動態測量范圍，可靠性提升，線性度優異。

產品特性：

• 基于霍爾原理的開環電流傳感器
• 原邊和副邊之間絕緣
• 原材料符合UL 94-V0
• 沒有插入損耗
• 供電電壓：+3.3V
• 高度h=8.7mm
• 執行標準:

n EC 60664-1:2020

n IEC 61800-5-1:2022

n IEC 62109-1:2010

參數特點：

• 電壓輸出
• 供電：+5V/3.3V
• 額定量程：±80~200A
• 測量范圍：±80~375A
• 工作范圍：-40~105°C
• 典型精度：1%
• 響應時間：2.5μs
• 絕緣耐壓：3kV
• 帶寬：250kHz
• 線性度：0.5%
