ADI公司的ADF5902是24GHz微波集成電路（MMIC）發送器（TX），集成了24GHz壓控振蕩器（VCO），具有分數N頻率合成器和可編柵陣列（PGA）和用在雷達系統的兩路發送器。每個發送器包括功率控制電路和片上溫度傳感器。控制通過4線串行外設接口（SPI）進行，主要用在汽車雷達，工業雷達和微波雷達傳感器。本文介紹了ADF5902主要特性，功能框圖，F(xiàn)MCW雷達框圖以及評估板EV-ADF5902SD1Z主要特性，電路圖，材料清單和PCB設計圖。

The ADF5902 is a 24 GHz transmitter （Tx） monolithic microwave integrated circuit （MMIC） with an on-chip， 24 GHz voltage controlled oscillator （VCO）。 The VCO features a fractional-N frequency synthesizer with waveform generation capability with programmable grid array （PGA） and dual transmitter channels for radar systems. The on-chip， 24 GHz VCO generates the 24 GHz signal for the two transmitter channels and the local oscillator （LO） output. Each transmitter channel contains a power control circuit. There is also an on-chip temperature sensor. Control of all the on-chip registers is through a simple， 4-wire serial peripheral interface （SPI）。 The ADF5902 comes in a compact， 32-lead， 5 mm×5 mm LFCSP package.

ADF5902主要特性：

24 GHz to 24.25 GHz VCO （industrial， scientific， and medical（ISM）radio band）

2-channel 24 GHz power amplifier with 8 dbm output

Single-ended outputs

2-channel muxed outputs with mute function

Programmable output power

LO output buffer

RF frequency range： 24 GHz to 24.25 GHz

Power control detector

Auxiliary 8-bit ADC

High and low speed

FMCW ramp generation

25-bit fixed modulus allows subhertz frequency resolution

PFD frequencies up to 110 MHz

Normalized phase noise floor of ?222 dBc/Hz

Programmable charge pump currents

±5℃ temperature sensor

4-wire SPI

ESD performance

HBM： 2000 V

CDM： 250 V

Qualified for automotive applications

ADF5902應用：

Automotive radars

Industrial radars

Microwave radar sensors

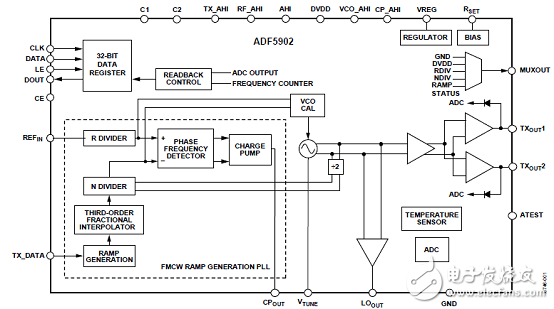

圖1.ADF5902功能框圖

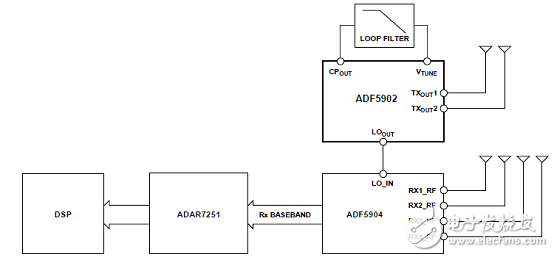

圖2.采用ADF5902的FMCW雷達框圖

評估板EV-ADF5902SD1Z

The EV-ADF5902SD1Z evaluation board allows the user to evaluate the performance of the ADF5902 24 GHz voltage controlled oscillator （VCO） programmable gain amplifier （PGA） with a 2-channel power amplifier （PA） output and ramping phase-locked loop （PLL）。 Figure 1 shows the EV-ADF5902SD1Z evaluation board， which contains the ADF5902， three high frequency K type Subminiature Version A （SMA） connectors for the local oscillator （LO） output， two transceiver outputs， banana connectors for the power supply， and a connector for the serial interface.

The EV-ADF5902SD1Z evaluation board requires an EVAL-SDP-CS1Z system demonstration platform serial （SDP-S） controller board， which the kit does not include. The EVAL-SDP-CS1Z SDP-S allows software programming of the ADF5902 device.

Full specifications on the ADF5902 are available in the ADF5902 data sheet. Consult the data sheet in conjunction with this user guide when working with the EV-ADF5902SDIZ evaluation board. The Windows?-based PLL software provides easy programming of the synthesizer.

評估板EV-ADF5902SD1Z主要特性：

ADPD2140 full configuration

Register level

Parameter level

Graph views

Time series view

Gesture recognition view

Triangulation view

UDP transfer capability

評估板EV-ADF5902SD1Z包括：

EVAL-ADPD2140Z standard evaluation board

USB-C cable

圖3.評估板EV-ADF5902SD1Z外形圖

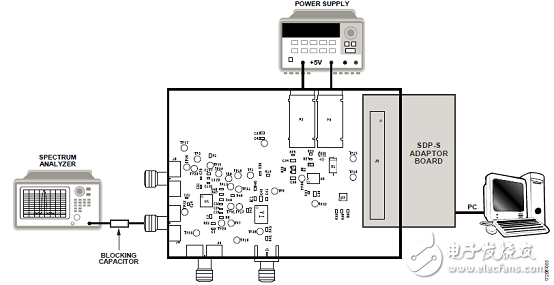

圖4.評估板EV-ADF5902SD1Z建立圖

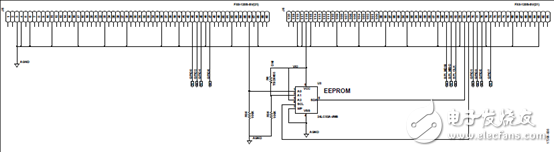

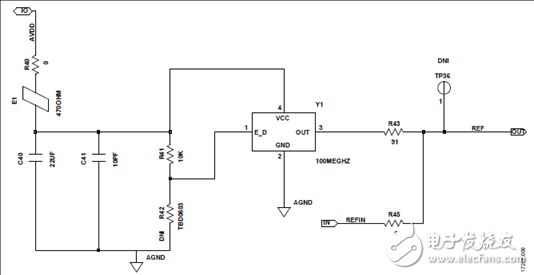

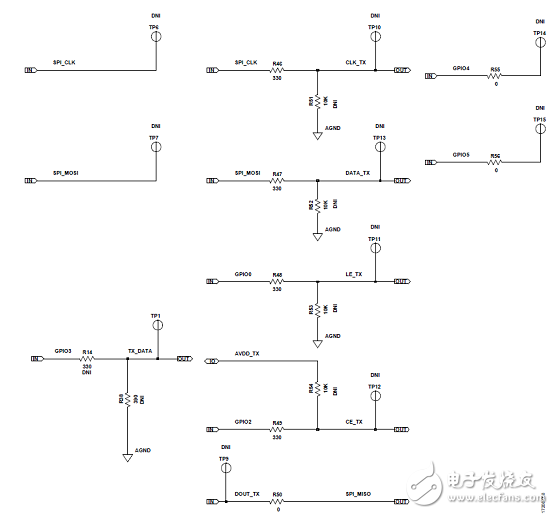

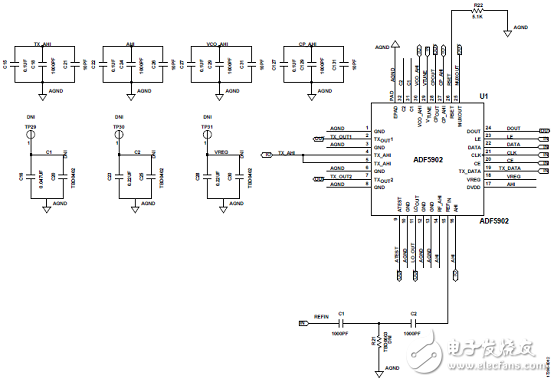

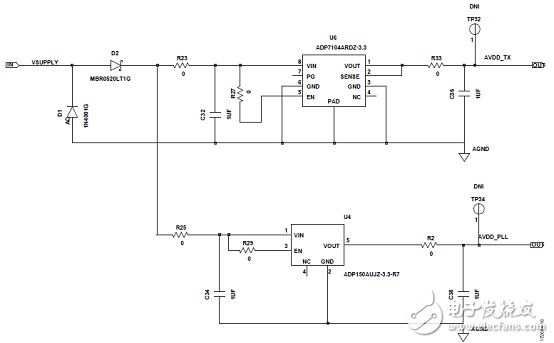

圖5.評估板EV-ADF5902SD1Z電路圖（1）

圖6.評估板EV-ADF5902SD1Z電路圖（2）

圖7.評估板EV-ADF5902SD1Z電路圖（3）

圖8.評估板EV-ADF5902SD1Z電路圖（4）

圖9.評估板EV-ADF5902SD1Z電路圖（5）

圖10.評估板EV-ADF5902SD1Z電路圖（6）

圖11.評估板EV-ADF5902SD1Z電路圖（7）

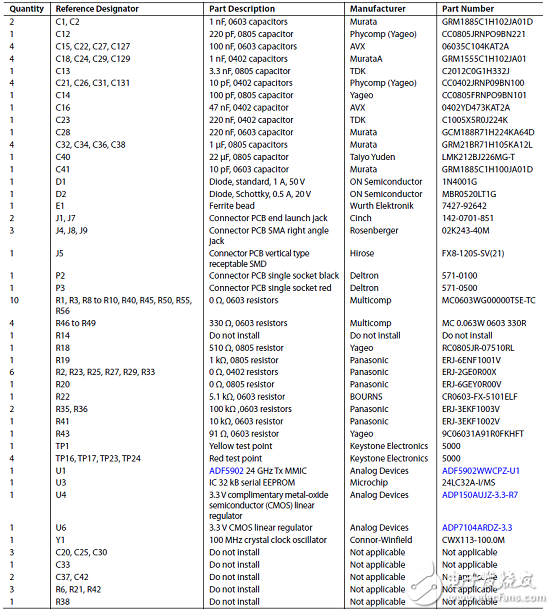

評估板EV-ADF5902SD1Z材料清單：

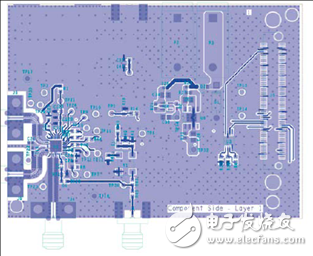

圖12.評估板EV-ADF5902SD1Z PCB設計圖（1）：頂層

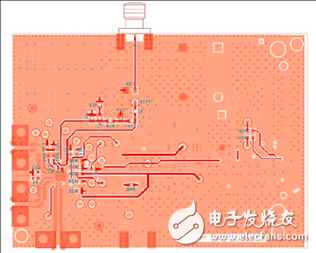

圖13.評估板EV-ADF5902SD1Z PCB設計圖（2）：底層
