??? 本電路來測量遙控設備的推進器的轉數，還有一些額外功能，比方說估算推力、節距速度、功率。原理圖中的R13是光敏電阻，用作傳感器，它與R9組成分壓電路，將光強的變化轉換成電壓的變化，電壓變化的交流信號，經兩級運放，送入ATMega8L，經計算后，結果由液晶模塊LPH7366顯示，該模塊也是NOKIA 5110的顯示屏。使用的電源是CR2032，在工作狀態下，可以工作100小時。 至于CPU固件部分，提供了HEX文件。本電路測量范圍可以達到100-99990RPM.

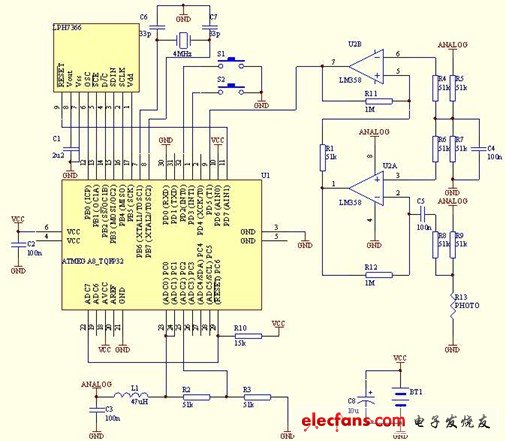

光電式非接觸轉速計電路原理圖
