典型遲滯比較器電路圖（三）

該比較器是一個具有遲滯回環傳輸特性的比較器。由于正反饋作用，這種比較器的門限電壓是隨輸出電壓V0的變化而變化。在實際電路中為了滿足負載的需要，通常在集成運放的輸出端加穩壓管限幅電路，從而獲得合適的Voh和Vol。遲滯比較器的電路圖如下圖所示。

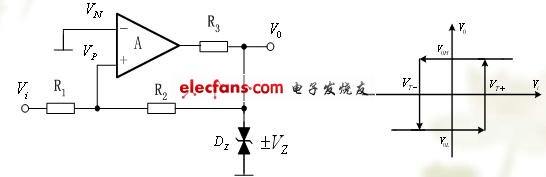

圖 遲滯比較器及電壓傳輸特性

由上圖可知 ：

電路翻轉時：

典型遲滯比較器電路圖（四）

當ui由小到大，達到或大于上門限電壓UH 的時刻，輸出電壓uo才從+UOM躍變到?UOM，并保持不變。此時，通過正反饋支路加到同相輸入端的電壓為：

當ui從大變小，在ui達到或稍小于UL的時刻，輸出電壓uo又從?UOM躍變到+UOM，并保持不變。

根據（2）和（3）式，可求得遲滯寬度為：

由上式可知，遲滯寬度與參考電壓UREF無關，改變R1或R2的值，就可以改變門限電壓或遲滯寬度△U的大小。

若UREF = 0 ，圖8 就成為零電平施密特觸發器，其上門限電壓UH為：

遲滯寬度△U仍然由（4）式決定，與UREF無關。
