電子節能燈預熱軟啟動電路圖

將PTC熱敏電阻用在節能燈電子鎮流器上，不必改動線路將產品直接跨接在燈管的諧振電容兩端，可以改變電子鎮流器、電子節能燈的硬啟動為預熱啟動，燈絲的預熱時間達0.4-2.0秒，可延長燈管壽命四倍以上。

    2.12.1 原理電路

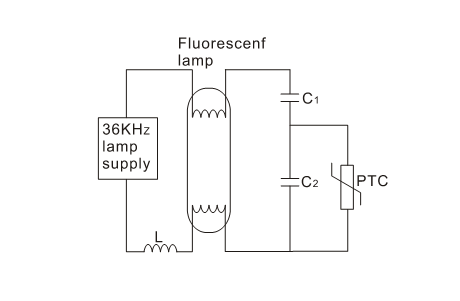

    應用PTC熱敏電阻實現預熱啟動如圖2.12.1：  剛接通開關時，Rt處于常溫態，其阻值遠遠低于C2阻值，電流通過C1，Rt形成回路預熱燈絲。約0.4-2秒后，Rt焦耳熱溫度超過居里溫度Tc躍入高阻態，其阻值遠遠高于C2阻抗，電流通過C1、C2形成回路導致L諧振，產生高壓點亮燈管。
　

圖2.12.1  電子節能燈預熱軟啟動電路圖

    對某一特定的電子鎮流器、電子節能燈而言，所選用的PTC阻值越大、體積越小、居里溫度越低，其功耗就越小、預熱時間亦越短；反之功耗就越大，預熱時間亦越長。

    2.12.2 主要元器件選擇

    將PTC熱敏電阻和壓敏電阻復合，做成MZ32智能型零功耗MZ32型PTC熱敏電阻器，在燈點亮后，PTC恢復到冷態，克服了MZ31型PTC熱敏電阻器有溫升、有功耗的缺點，提高了燈的光通量、流明數和發光效率，現正在逐步替代MZ31型產品。
