SN74LS74構成的紅外遙控開關燈電路

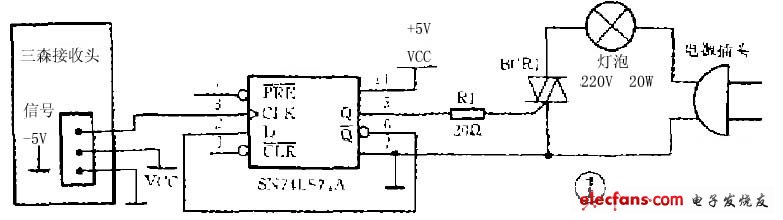

當紅外接收頭收到發射器發出的紅外線脈沖信號時，紅外接收頭將輸出標準的負脈沖編碼信號。此脈沖信號從接收頭的信號端送到D觸發器IC1A的第3腳(即時鐘輸八端cLK)，該負脈沖信號的上升沿使節T‘觸發器翻轉，此時2腳D端為低電平5腳Q端為高電平，雙向可控硅導通燈泡被點亮。需要關燈時再按遙控器的任一鍵，接收頭輸出負脈沖使觸發器再次翻轉，此時5腳Q端為低電平，雙向可控硅BCR1不導通達到關燈的目的。SN74LS74構成的紅外遙控開關燈電路:
