SN74LS06 具有高電壓輸出的六路反向緩沖器/驅動器

數據:

描述

SNx4LS06器件具有高壓集電極開路輸出,可與高電平電路(如MOS)連接,或用于驅動高電流負載,并且還被用作用于驅動TTL輸入的逆變器緩沖器。 SNx4LS06器件的額定輸出電壓為30 V.

特性

  • 將TTL電壓電平轉換為MOS電平
  • 高漏電流能力
  • 輸入鉗位二極管簡化系統設計
  • 用于指示燈和繼電器的開路集電極驅動器
  • 輸入與大多數TTL電路完全兼容
  • 符合MIL-PRF-38535的產品,除非另有說明,否則將測試所有參數。在所有其他產品上,生產加工不一定包括所有參數的測試。

參數 與其它產品相比?反向緩沖器/驅動器

?
Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
IOH (Max) (mA)
Schmitt Trigger
Rating
Operating Temperature Range (C)
Pin/Package
SN74LS06 SN54LS06
LS ? ? LS ? ?
4.75 ? ? 4.5 ? ?
5.25 ? ? 5.5 ? ?
6 ? ? 6 ? ?
5 ? ? 5 ? ?
35 ? ? 35 ? ?
0.06 ? ? 0.06 ? ?
20 ? ? 20 ? ?
40 ? ? 40 ? ?
0 ? ? 0 ? ?
No ? ? No ? ?
Catalog ? ? Military ? ?
0 to 70 ? ? -55 to 125 ? ?
14PDIP
14SO
14SOIC
14SSOP ? ?
14CDIP
20LCCC ? ?

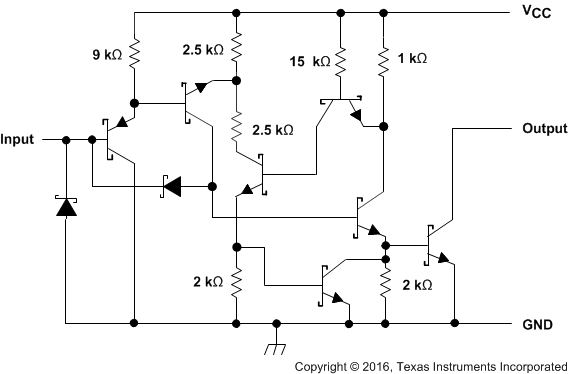

方框圖 (1)

技術文檔

數據手冊(1)

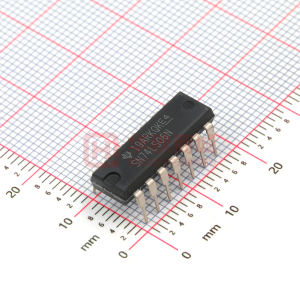

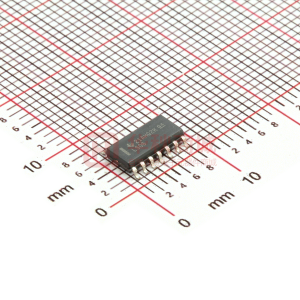

元器件購買 SN74LS06 相關庫存
