用平衡輸入電路抑制共模噪聲的話筒放大器

電路的功能

OP放大器的共模抑制比很大，可以很容易制作平衡輸入電路。但這種電路往往會出現共模抑制比隨頻率增高而下降的現象，這樣就很容易受高頻噪聲的影響。這里提供的電路，采用了平衡變壓器控制共模抑制比，放大電路作為一種普通的不倒相電路使用。

在放大話筒信號時，因為電纜長，往往會感應外來噪聲，但采用平衡傳輸則有良好的共模噪聲抑制能力。此外，本電路還可用作鎮定放大器的前置放大電路，但必須選用適合信號源阻抗的輸入變壓器。

電路工作原理

因為共模信號抑制比取決于輸入變壓器，所以應選用或自制平衡度好的變壓器（應注意：頻率升高，平衡度會下降），確定升壓比時要考慮傳輸頻率范圍。升壓比就是初級與次級的匝數比。也可用終端阻抗的平方根來表示。

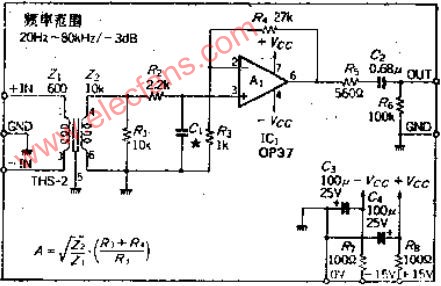

本實用電路采用了市場上出售的THS-2變壓器，阻抗比為600歐：100千歐，所以升壓比為：，這樣可獲得12DB的電壓增益，從輸入換算噪聲這點來看比較有利。電阻R1并在變壓器次級兩端，似乎無須采用10千歐，但變壓器的頻率特性隨電阻值而變，所以要對頻率特性進行實測后才能確定。

R2、C1是抑制高頻噪聲的低通濾波器，對高頻的抑制作用取決于C1，C1可用R2加上等效輸出電阻求出。OP放大器使用了閉環頻率良好的低噪聲型OP37，直流耦合。如果使用補償電壓高的OP放大器，R3應串接一個數十微法的電容。

在本電路中，因為補償電壓被放大28倍后輸出，所以用無極性的電容器C2隔去OP放大器輸出的直流分量。輸出端串聯了數面歐姆的電阻R5，以免因連接容性負載而引起振蕩。

在低噪聲回路中，電源的性能，特別是電源中的脈沖成寬帶噪聲往往對噪聲特性有很大影響，這里采取的措施是在±15V的電源線路中增加RC噪聲濾波電路。

電路的性能

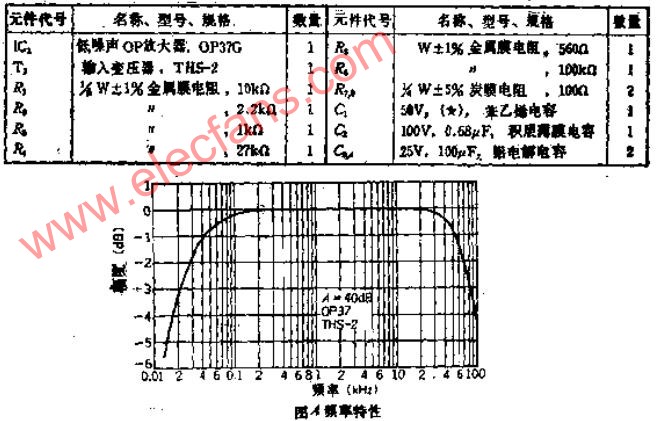

頻率特性如圖A所示，-3DB頻帶為20HZ~80KHZ，這用于音響不會存在問題。由于低頻特性取決于變壓器的性能，要想使頻率特性延伸至更低的頻率，則須重新設計變壓器。

以600歐輸入時，噪聲電平約為DBM（44UV），若加上40DB的增益，輸入換算噪聲電平則為125DBM（帶寬20HZ~20KHZ），顯示了良好的噪聲特性。
