TPS54620應用電路及解決方案原理圖

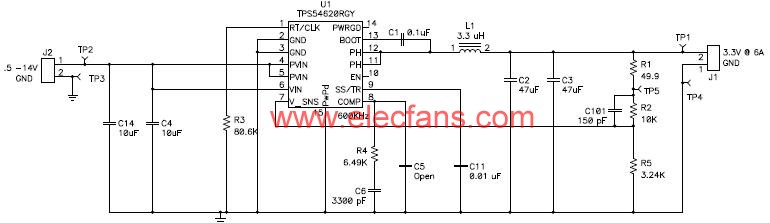

如圖顯示包含完整TPS54620解決方案所需的少量外部器件的典型電路。

這款新型降壓轉換器的另一個重要功能是內置跟蹤功能。TPS54620可實現幾種的時序控制方案：順序時序控制、比例時序控制和同步時序控制。Virtex-6 器件需要Vccint，然后Vccaux，再是Vcco 的順序上電。TPS54620的跟蹤引腳具有雙重功能，因?yàn)樗€可實現可調軟啟動，可幫助滿足Virtex-6 系列產品所需的20ms 至50ms 的斜升時間。這可實現多個TPS54620以規定的斜率互相跟蹤，從而可在無需增加其他外部器件的情況下滿足Virtex-6 規格。對電壓軌進行時序控制的優勢還包括錯開上電時間時所需的更少的浪涌電流。更少的總浪涌電流意味著可能需要更小的電容器組合，并且可能要減小某些元件的尺寸。轉換器的高開關頻率允許采用更小的輸出電感器和電容器，從而可進一步減少電路板上的元件。
