LT1054構成的倍壓變換器電路

LT1054構成的倍壓變換器電路

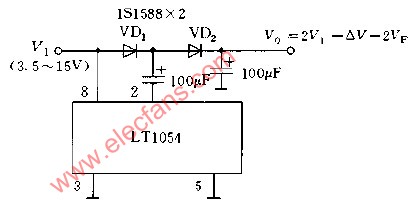

LT10LT1054構成的背影變換器電路如圖所示，外接兩個二極管VD1和VD2，因LT1054本身壓降較大，再加上兩個二極管壓降，輸出電壓。不能獲得精確的倍電壓輸出，但LT1054工作輸入電壓范圍較寬，適應于高電壓輸出，可達27V左右。
