LT1054構成的極性反轉穩壓器電路

LT1054構成的極性反轉穩壓器電路

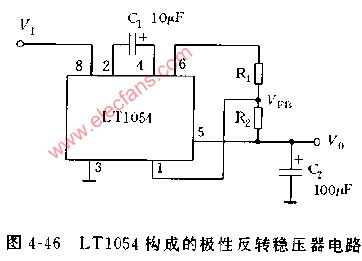

LT1054構成的極性反轉穩壓器電路如圖所示，誤差放大器輸出電壓與基準電壓比較恒定控制電容的充電電壓，由此，可由正電源變?yōu)榉€(wěn)定的負電源，輸出電壓由外接電阻R1和R2，設定，因?yàn)?a href="http://m.xsypw.cn/v/tag/3668/" target="_blank">Vref引腳輸出基準電壓。
