MIC5158構成的恒流源電路

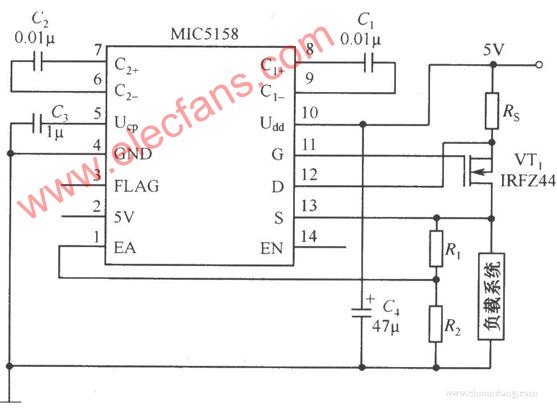

由MIC5158作為控制器的簡單恒流源電路如圖所示。該電路的輸出電流主要取決于MIC5158內部的35mV基準電壓源與外加的限流電阻Rs，其關系式為Io=35mV/Rs。
MIC5156/MIC5157/MIC5158 pdf datasheet (Super LDO Regulator Controller)
MIC5158構成的恒流源電路
