MIC5158姐成的具有短路保護功能的5V、3.3V/10A

MIC5158姐成的具有短路保護功能的5V、3.3V/10A電路

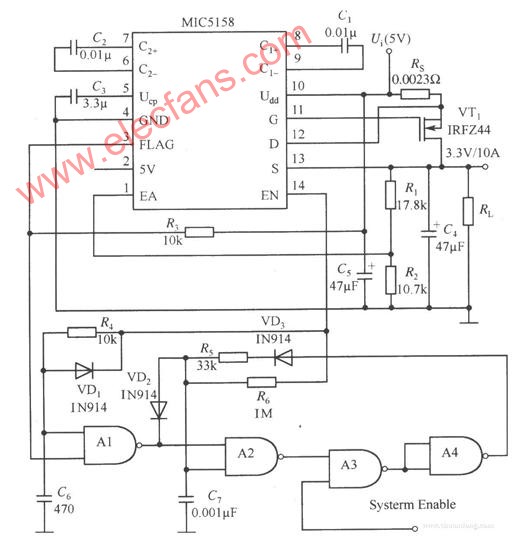

由MIC5158與一些其他元器件構成的5V輸入、3.3V／10A輸出，并且具有短路保護功能的線性穩壓器電路如圖所示。該電路中若輸入電壓Ui=5V時，外加的N溝道MOSFET管就選IR244；若輸入電壓Ui>5V時，外加的N溝道MOSFET管就選IR644。MIC5158的13腳S端到地之間外加一只47μF的濾波電容，可以改善由于負載的變化而引起的波動。
