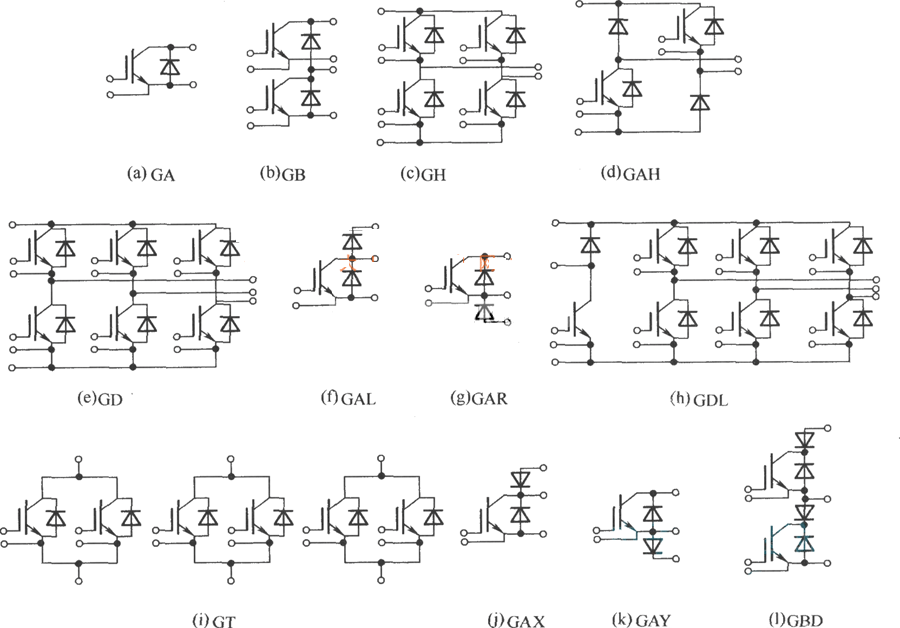

(a)所示為單開關模塊; (b)所示為兩單元(半橋)模塊; (c)所示為H橋(單相橋)模塊; (d)所示為不對稱H橋模塊; (e)所示為三相橋(六單元或逆變橋)模塊; (f)所示為斬波模塊; (g)所示為斬波模塊; (h)所示為三相橋GD加斬波GAL(制動斬波電路)模塊; (i)所示為三單元模 塊，由3組開關組成; (j)所示為單開關加集電極端串聯二極管(反向阻斷開關)模塊; (k)所示為單開關加發射極端串聯二極管(反向阻斷開關)模塊; (i)所示為兩單元模塊，帶串聯二極管(反向阻斷開關)。
IGBT和續流二極管的功率模塊單元電路
