接 下來，由上面的邏輯框圖可知，要保證乘法器的輸出是一個良好的正弦波形，這個和三個因素有關：第一是Vcomp電容要足夠大，才能濾去100Hz的工頻紋 波。但該電容也不能選擇過大，否則會使得上電后抽取過多Vcs電容的能量而導致UVLO出現。選擇過小，則會出現輸入電流波形向前偏的現象，且該現象因?yàn)?輸入電壓的升高而日趨嚴重。因?yàn)閂comp上紋波大小不變，但穩態值變小，相應紋波所占比例越大。第二是整流橋后端電容Cin要足夠小，才能保證良好的正 弦波形。此外，電容過大的話，電容上的充放電電流會和原邊電流疊加，也會使得輸入電流向前偏。但Cin也不能太小，否則會使得輸入電壓的開關紋波變大。極 端情況下，僅靠Cin已不足以維持一個開關周期的開通，而前端又有電感使得電流不能突變，從而導致輸入電流波形紊亂。同時，過小的Cin也不利于對差模干 擾的抑制。第三，乘法器要求有寬廣的線性度。

上面解決的是cos?，而沒有考慮THD的影響。首先，乘法器要有良好的THD；再次，開關頻率要盡可能抬高來降低輸入電流紋波；最后，在電源進線端要選擇電感匹配，這樣才能做到高的PF值。

恒流精度的影響因素和提高手段

根 據公式(3)，恒流精度受兩個因素影響：一是每個周期Vcs的峰值檢測。由于芯片內部比較器的延時等因素，真正檢測到最終的峰值難度很大(往往檢測值都要 小于真實的峰值)。這也是影響系統線調整率的主要因素。二是tdis/T的檢測，其關鍵又在于tdis的檢測。tdis的檢測一個是開始點的確定，一個是 結束點的確定。

PT4209中以DET腳超過1.25V為開始點的起始點。這個點和實際的真實開始點略有超前(相當于加進去一個 tdis的小量)，正好補償因?yàn)閂cs的峰值檢測漏掉的一點峰值。此外，這個上升時間量和Vin+ Vr/sub>大小成正比，所以就算對線調整率有影響也非常有限。另一端，如何判斷tdis時間的結束，無論對于PSR恒壓還是恒流，都是至關重要 的一環。由于真正檢測到該點有一定難度，市面上一般的芯片都只是簡單地采取判斷DET腳過零來近似認為是tdis的結束。好一點的芯片會在內部減去一個預 先設定好的時間，但一旦系統選擇不一樣的參數，則補償?shù)慕Y(jié)果不是偏大就是偏小。有些還需要在MOS管DS兩端掛電容或在DET腳對地掛電容來進行補償。

PT4209采用了先進的自適應判斷方法。在輸出二極管關斷后，芯片內部記錄振蕩周期，并將其補回到下一個周期的tdis的計算中。這樣做不僅可以保證精確的采到tdis，系統不需要增加任何元件，也使得芯片對不同系統的適應性更強。

此外，對于PCB的走線，Rcs的地要和芯片地接在同一點；整流橋后端電容、變壓器原邊、MOS管和Rcs四個元件組成的回路要盡可能小；芯片DRV腳、Rdrv和MOS管G極組成的驅動回路也要盡可能短。這樣才能保證Vcs的峰值檢測盡可能準確。

系統效率和啟動時間的影響因素和提高手段

前文已經提到，PT4209采用準諧振開通的方式，在低壓甚至零壓時開通MOS管，極大降低了開關管的開通損耗。實際參數設計時，在保證MOS耐壓安全的前提下，可以盡量提高反射電壓Vr的值，進一步降低高壓輸入時的開關損耗。適當增加RCD snubber(電壓關斷型緩沖器)電路的Vclamp值，減小Rdrv值，也能加快開關速度，降低開關損耗。但該法會惡化系統EMI性能，需要折中考慮。

另 外，由于PT4209這類芯片拓?fù)浣Y(jié)構的固有特點，原邊需要進行PFC。輸入電容較小，抑制輸入交流紋波的任務落在了輸出電容之上，加之對于輸出電壓紋波 有小于5%(一級標準)的要求，輸出電容會選擇的較大。這樣要使上電后不出現UVLO，Vcc電容也要適當加大，而Rst電阻因?yàn)樾蕟?wèn)題一般要選1M以 上，更加減慢了上電時間。PT4209借鑒了開關電源中常用的加速啟動的方法，上電后強制拉高Vcomp值，啟動時原邊以O(shè)CP方式工作。然后,再通過閉 環控制將Vcomp值降到正常值。通過此方法,能夠使得系統在全電壓輸入范圍內,將啟動時間控制在0.5s以內。這樣做在一些特定的系統中，可能會造成 LED啟動過流的現象，但由于人眼的視覺暫留，一般很難被人眼所察覺。同時，系統也可以通過減小Ccomp、增大Vins采樣分壓變比 、增大Cout、降低Vr或?qū)ET腳1.25V時對應的Vout抬高等多種手段，避免過沖的發生。

系統測試波形和實驗數據

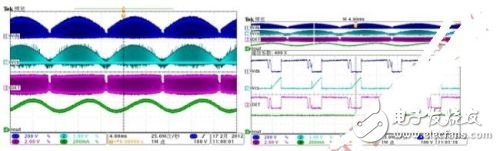

系統測試波形和實驗數據如圖3所示。實測LED啟動時間小于0.5s，效率高于90%。另外，PT4209還具有PWM調光、模擬調光兩個調光功能，調光信 號從DIM腳輸入，能夠輕松做到1%以下的調光精度，整個調光過程線性度也非常好。如果用戶需要帶可控硅調光的功能，在PT4209的基礎上，華潤矽威公 司又同步推出了帶可控硅調光的芯片PT4208。該芯片所需外圍元件較少，真正做到了無閃爍TRIAC調光。上述兩款芯片的詳細系統設計過程和測試數據可 以參考PT4209、PT4208的芯片手冊和應用說明。

圖3：系統測試波形和實驗數據。

本文小結

本文詳細分析了帶PFC的原邊反饋準諧振芯片PT4209系統設計中的若干難 點，并對于如何提高系統PF值、輸出電流精度及系統效率，做了詳細的理論分析和試驗驗證。從試驗結果可以看出，采用PT4209芯片的LED驅動系統具有 高功率因數(>0.95)、高恒流精度(<±3%)、高效率(>90%)和快速啟動(<0.5s)等諸多優點。該芯片是一款十分 優秀的LED恒流驅動芯片。
