飛思卡爾給世界電子產品帶來了革命性的影響，ColdFire在飛思卡爾32位微處理器系列中扮演了關鍵性的角色。嵌入式產品的生產商都信賴ColdFire微處理器。極富誘惑的性價比，完善的系列標準產品和廣泛支持的開發工具可以提供給系統設計者極大的自由度和多樣的手段，為用戶創造出有特色的解決方案。

ColdFire MCF547x / MCF548x系列單片機 - 第4代增強型ColdFire核心

隨著單片機技術的不斷發展，32位嵌入式應用對系統性能也提出了更高的要求。應對這種挑戰，飛思卡爾半導體推出了MCF547x和MCF548x系列單片機，這是首批基于ColdFire第4代增強型(V4e)核心的正式產品。ColdFireV4e核心是目前集成度最高的ColdFire核心，產品將豐富的連接外圍設備。其特點如下：

豐富的通訊外設模塊

MCF547X 和 MCF548X系列單片機通過集成各種通訊外設模塊提供豐富的通訊功能：

引腳兼容

MCF547X和MCF548X系列單片機的引腳兼容，使嵌入式應用系統的硬件設計便于裁剪，為將來應用系統的擴展與升級，提供了靈活性。

廣闊的應用領域

ColdFire系列單片機適用于網絡互聯與控制設備，MCF547x的工作范圍是0到70攝氏度，是為商業終端(POS)系統、安全系統、機器人和醫療器械等應用場合設計的。MCF548x內置雙CAN模塊，工作范圍是-40到85攝氏度，適合應用在工廠和建筑自動化、處理控制設備和其他工業控制應用等嵌入式應用場合。

主要特點：

1. 高性能ColdFire V4e內核

－MCF547x 可達410 Dhrystone2.1 MIPS@266MHz

－MCF548x 可達308 Dhrystone2.1 MIPS@200MHz

2. 32kB的指令高速緩存以及32kB的數據高速緩存

3. 片內內存管理單元(MMU),浮點單元(FPU)和增強的乘法累加器(EMAC)

4. 高集成度

－雙10/100Mbps以太網控制器

－內建PHY的USB2.0高速接口(可選)

－32位v2.2PCI接口，33/66MHz，五個外部主控制器

－32kB片內SRAM

－16通道的DMA控制器

－四個32位的定時器，兩個32位的片狀定時器，一個看門狗定時器

－四個可編程串行控制器(UART, USART, IrDA，modem)

－雙CAN2.0B總線(MCF548x)

－可選擇的快速硬件加密(DES，3DES，RC4，AES，MD5，SHA-1，RNG)

－32位的133MHz DDR/SDR-SDRAM控制器

－核心電壓1.5V，DDR 電壓2.5V，I/O電壓3.3V

應用案例

自動加油站和自動取款機(ATM)—MCF547x ColdFire微處理器應用加油站已成為一種信息設備。除了為客戶加油，加油站還為業主提供出售商品的機會，并可作為基于Web的信息門戶。加油站現在包括帶有觸摸屏或鍵盤的液晶顯示屏，同時還提供揚聲器、條碼掃描儀、射頻識別(RFID)系統、收款機和收據打印設備。

主要優勢

設計挑戰

典型的加油站/ATM帶有幾個輸入/輸出系統，包括讀卡器、收款設備、條碼掃描儀、揚聲器、加油電子設備、觸摸屏界面等。該應用的控制芯片需要多個連接接口來控制系統，而無需添加大量外部邏輯。

首先需要局域網，以遠程監控加油泵、打印機和收款機，同時收集診斷信息，執行系統軟件升級。此外，需提供單獨的局域網接口，將加油站連接到互聯網，直接與客戶進行Web交互。由于財務和個人數據可在加油站收集，因而在不影響交易的情況下安全傳輸這些信息至關重要。

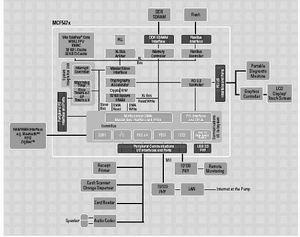

飛思卡爾解決方案

飛思卡爾的MCF547x處理器系列適合用作下一代信息設備(如自動加油站)中的主控制處理器。該設備上有大量的連接外圍設備，包括四個可編程串行控制器、兩個10/100以太網接口和DMA-SPI(直接存儲器訪問-串行外圍設備接口)，為設計提供了很大的靈活性。該產品支持多個10/100以太網連接，這就意味著加油站可以輕易地通過客戶Web界面分離遠程監控和診斷信息。此外，DMA-SPI能與下一代WAN和PAN設備(如RFID和ZigBee協議設備，以及藍牙無線技術設備)連接。借助MCF547x設備的硬件加速加密功能，客戶可通過系統中的任何通信外圍設備，快速、安全地存儲和傳輸信息。
