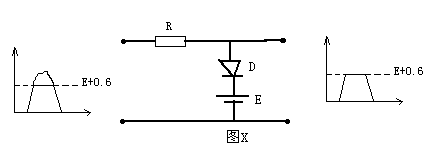

圖X是一個限幅電路，在輸入端沒信號輸入時由于二極管D反向連接，所以輸出電壓為零。當有脈沖信號輸入時，如果這個脈沖的幅度足以電壓源E時，D就導通，這樣電路將輸出脈沖的最大值限制在E+0.6上（0.6是D的正向?qū)▔航担布碋+0.6是此限幅器的門限電壓。
