調制器 |
| 一、概述 |
| 調制器是調制式直流放大電路中的一個重要環節。由下圖的方框可見：欲放大的直流信號ui經過調制器后，變為交流信號UA；再經過交流放大器放大后，最后由解調器轉換成直流輸出信號UO；振蕩器產生開關信號UC；用于控制調制器的取樣動作。由于信號的放大任務主要由交流放大器完成，而交流放大器的零點漂移小到可以忽略不計，調制器與解調器的零漂也可以做得很小，所以，調制式直流放大器可用來放大微弱的直流信號， 調制器通常有三種形式：機械調制器（機械斬波器）、晶體管調制器、場效應管調制器。按電路形式可分為并聯調制器和串、并聯調制器兩種，后者比前者性能優越，但結構復雜。 |
 |
| 二、調制器原理 |
| 下圖為調制器的原理圖，因為開關K負載并聯，故稱為并聯制器 |
 |
| 工作過程如下：若在0-T/2時間內K斷開，則A點取得電平UmA；若在（T/2）-T時間內K接通，則A點接地；以后隨差開關K周期地通斷動作，在A點將得到一脈動的直流電壓UA（如下圖），UA可以分解為直流分量UAO和交流分量UA-O，經過隔直電容C后，UAO降落在電容器上，而交流分UA-被送到負載RL上去，即UO=UA-O |
| 三、并聯調制器 |

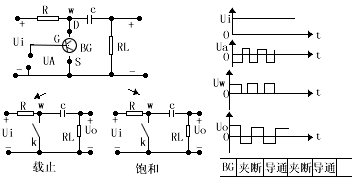

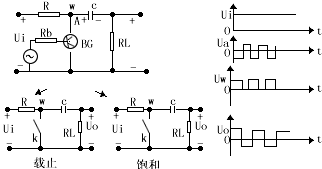

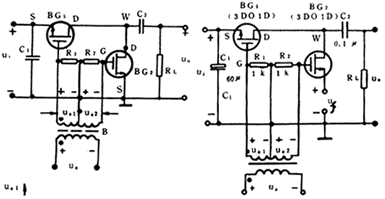

| 1、晶體管調制制器 晶體管調制器是以晶體三極管作開關器，其電路和波形如下圖所示，晶體管BG的基極接入控制電壓Ua（方波），當Ua為負半波時，BG載止，則Ui對C充電，充電電流從上而下流過RL,所以UO為正；反之，當Ua為正半波時，BG飽和，則C經BG及RL放電，放電電流從下而上流過RL，故UO為負。隨著UO交替地變化，輸出端UO就得到了交替的方波電壓，其數值正比于輸入電壓，它的頻率與Ua相同。 |
|
|
