CD4518循環定時器電路

　　CD4518 為雙BCD 加計數器，該器件由兩個相同的同步4 級計數器組成。計數器級為D 型觸發器。具有內部可交換CP 和EN 線，用于在時鐘上升沿或下降沿加計數。

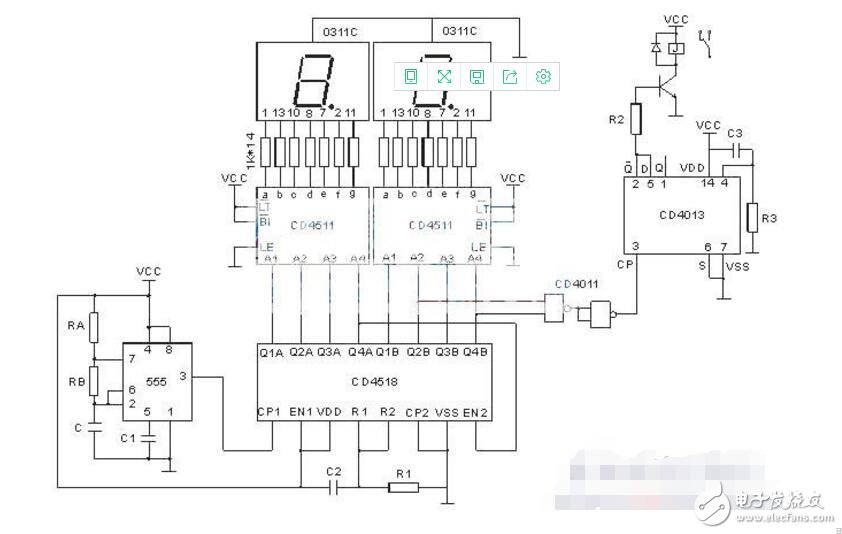

　　該定時器由555集成電路和電阻RA、RB、電容器C，產生1分鐘的的時基信號，經1/2CD4518分頻（10分頻）后Q4A的下降沿觸發下一個分頻器。同時Q1A、Q2A、Q3A、Q4A輸出BCD碼送入CD4511七段譯碼器驅動LED數碼管。當當計數器接受第100個脈沖時，Q1B、Q2B、Q3B、Q4B（0101）時，與非門CD4011輸出一個下降脈沖，經反相器反相后變成一個上升脈沖，觸發CD4013，使電路翻轉Q反為低電平。繼電器斷電釋放，同時計數器自然復位。

　　計數器開始重新計數，這時繼電器保持?jǐn)嚅_狀態，只有當計數器計滿100個脈沖時繼電器才會吸合。因此這個定時器是通電100分鐘，再斷電100分鐘，循環往復。

　　因?yàn)檫@里的時基信號是1分鐘，所以LED 數碼管顯示的數值正好和延遲的時間吻合。如果時基信號不是整數，那么LED數碼管只能顯示定時的進度。

閱讀全文
