LM2576/LM2576HV的特性：

　　1）有3.3V、5V、12V、15V和可調電壓輸出多種系列；中文資料引腳功能

　　2）輸出電壓可調范圍1.23V－37V （HV型號的可達57V），負載電壓的輸出容差最大為±4％；

　　3）最少只需要4個外圍組件，可達3A的輸出大電流應用電路

　　4）較寛的輸入電壓范圍，HV型號甚至可達40V～60V；

　　5）內部振蕩器產生52KHz固定頻率；

　　6）可用TTL電平關閉輸出，低功耗待機模式，典型待機電流為50μA；

　　7）BUCK式降壓器，較高的轉換效率；

　　8）過熱和過流保護；

　　9）可實現Buck-Boost式正-負電壓轉換器。

　　LM2576/LM2576HV引腳功能說明：

　　1）VIN—輸入電壓端，為減小輸入瞬間電壓和給調節器提供開關電流，此接腳應接旁路電容CIN；

　　2）OUTPUT—穩壓輸出端，輸出高電壓為（VIN－VSAT），輸出低電壓為-0.5V。

　　3）GND—電路地；

　　4）FEEDBACK—反饋端；838電子

　　5）ON/OFF—控制端，高電平有效，待機靜態電流僅為75μA?

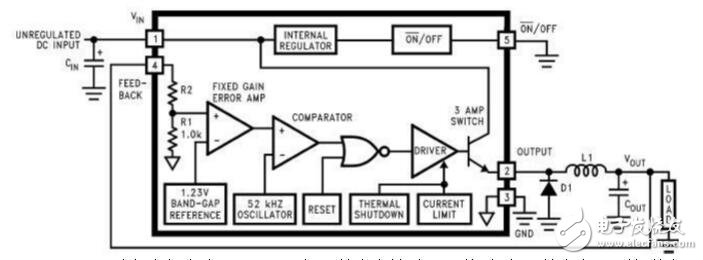

　　圖1 LM2576內部方框電路圖

　　LM2576/LM2576HV外圍組件的選擇：

　　1）輸入電容CIN：1要選擇低ESR的鋁或鉭電容作為旁路電容，防止在輸入端出現大的瞬間電壓。還有，當你的輸入電壓波動較大，輸出電流有較高，容量一定要選用大些，470μF--10000μF都是可行的選擇；電容的電流均方根值至少要為直流負載電流的1/2；基于安全考慮，電容的額定耐壓值要為最大輸入電壓的1.5倍。千萬不要選用陶瓷電容，會造成嚴重的噪音干擾！Nichicon的鋁電解電容不錯。

　　2）肖特基二極管：1首選肖特基二極管，因為此類二極管開關速度快、正向壓降低、反向恢復時間短，千萬不要選用1N4000/1N5400之類的普通整流二極管

　　3）儲能電感：1可以看datasheet中的電感選擇曲線，要求有高的通流量和對應的電感值，也就是說，電感的直流通流量直接影響輸出電流。為什么呢？LM2576既可工作于連續型也可非連續型，流過電感的電流若是連續的為連續型，電感電流在一個開關周期內降到零為非連續型。

　　4）輸出端電容COUT：1推薦使用1μF--470μF之間的低ESR的鉭電容。若電容值太大，反而會在某些情況（負載開路、輸入端斷開）對器件造成損害。COUT用來輸出濾波以及提高環路的穩定性。如果電容的ESR太小，就有可能使反饋環路不穩定，導致輸出端振蕩。這幾乎是穩壓器的共性，包括LDO等也有這一現象。

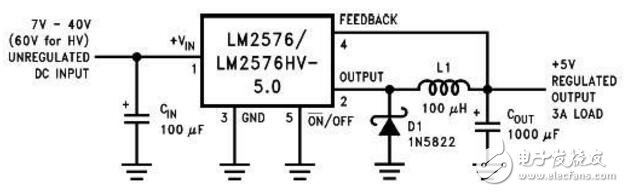

　　圖2典型應用電路1LM2576

　　應用注意事項：

　　1）反饋線要遠離電感，電路中輸入/輸出電容、肖特基二極管、接地端、控制端的聯機要盡可能短而粗，最好用地線屏蔽。

　　2）由于器件較高的轉換效率，幾乎不用考慮散熱問題。

?

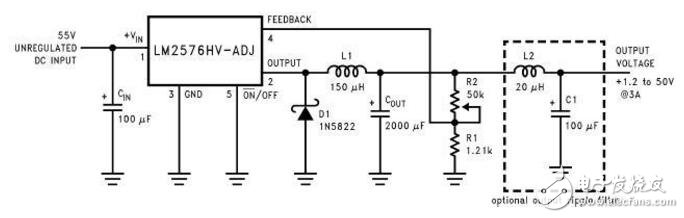

　　圖3 1.2V至55V的可調3A低輸出紋波電源

　　圖4 輸入欠壓鎖定電源
