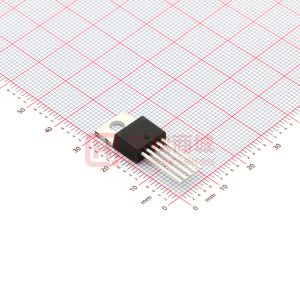

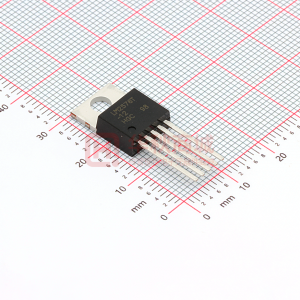

LM2576 SIMPLE SWITCHER? 3A 降壓電壓穩壓器

描述

LM2576系列穩壓器是單片集成電路，為降壓（降壓）開關穩壓器提供所有有源功能，能夠驅動3-A負載具有出色的線路和負載調節。這些器件提供3.3 V，5 V，12 V，15 V固定輸出電壓和可調輸出版本。

這些穩壓器需要最少數量的外部元件，使用簡單，包括故障保護和固定頻率振蕩器。

LM2576系列為流行的三端線性穩壓器提供高效替代。它大大減小了散熱器的尺寸，在某些情況下不需要散熱器。

一些標準系列的電感器優化用于LM2576，可從幾個不同的制造商處獲得。此功能大大簡化了開關電源的設計。

其他功能包括在指定輸入電壓和輸出負載條件下輸出電壓的±4％容差，以及振蕩器頻率的±10％。包括外部關斷，具有50μA（典型值）待機電流。輸出開關包括逐周期電流限制，以及在故障條件下進行全保護的熱關斷。

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

LM2576	LM2575-N	LM43603	LMR14030	LMR23630
4 ? ?	4 ? ?	3.5 ? ?	4 ? ?	4.5 ? ?
40 ? ?	40 ? ?	36 ? ?	40 ? ?	36 ? ?
3.3 ? ?	3.3 ? ?	1 ? ?	1 ? ?	1 ? ?
37 ? ?	37 ? ?	28 ? ?	36 ? ?	30 ? ?
3 ? ?	1 ? ?	3 ? ?	3.5 ? ?	3 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
42 ? ?	42 ? ?	200 ? ?	200 ? ?	200 ? ?
63 ? ?	63 ? ?	2200 ? ?	2500 ? ?	2200 ? ?
5 ? ?	10 ? ?	0.027 ? ?	0.04 ? ?	0.075 ? ?
Enable ? ?	Enable ? ?	Enable Frequency Synchronization Light Load Efficiency Power Good Synchronous Rectification Tracking ? ?	Enable Frequency Synchronization Light Load Efficiency Power Good Pre-Bias Start-Up Tracking UVLO Adjustable ? ?	Enable Frequency Synchronization Light Load Efficiency Pre-Bias Start-Up Synchronous Rectification UVLO Adjustable ? ?
Voltage Mode ? ?	Voltage Mode ? ?	Current Mode ? ?	Current Mode ? ?	Current Mode ? ?
98 ? ?	98 ? ?	99 ? ?	98 ? ?	97 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
DDPAK/TO-263 TO-220 ? ?	DDPAK/TO-263 PDIP SOIC TO-220 ? ?	HTSSOP SON ? ?	SO PowerPAD ? ?	SO PowerPAD SON ? ?
