? ? ? ? 四、實驗結果分析

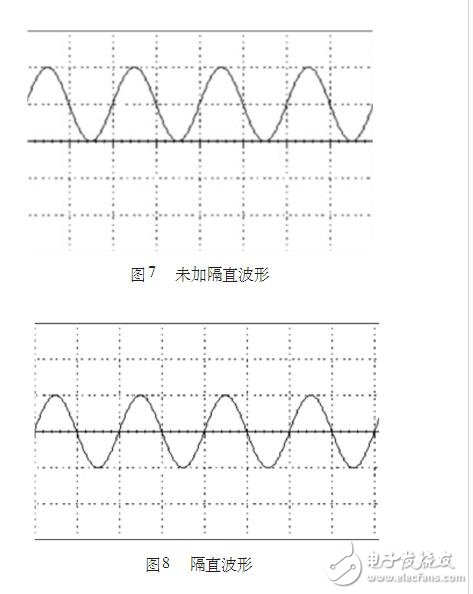

　　設計參考信號的頻率是5kHz，初始相位是0°，故在AD9850初始化程序中的控制字初始化為：0x00；0x00；0x03；0x46；0xdc。在沒有加隔直流的電容前的波形都是在零上的，如圖7，加了隔直流的電容后的波形圖如圖8。從波形圖上看出正弦波的頻率是5.006kHz，誤差為0.6%。

　　主要的誤差來源于計算控制字過程中，理論上要輸出5kHz的波形控制字大小為214748.3648，在轉化為十六進制后是0X346DC，而0X346DC轉化為十進制是214748，在十進制轉化為十六進制過程省略了小數部分。

　　在調試AD9850過程中遇到過一個問題，在硬件電路和軟件的時序都按照資料中的推薦方式設計好后沒有出現正弦波，而是一個幅值在100mV左右的直流信號。經研究發現AD9850的資料中并沒有給出RESET管腳的控制時序，在程序中填加了對RESET管腳的控制后，正弦波波形出現了。

　　4.2鎖定放大器

　　圖9波形A是頻率5kHz，幅值為1.2V的被測信號，波形B是頻率為5kHz，相位與波形A一致，幅值為1.2V的參考信號，波形C是經雙相鎖相放大器的相敏檢測單元之后的圖形。

　　五、總結

　　本文概述了鎖相放大器的基本原理和雙相鎖相放大器的設計過程。在雙相鎖相放大器的研制過程中，對其功能實現和精度提高上做了大量實驗，并獲得一定成效。該雙相鎖相放大器在利用激光吸收光譜技術進行摩托車尾氣檢測的系統中，能有效地檢測出淹沒在很強噪聲中的攜帶有用信息的微弱信號。
