一、xl6019中文資料詳解—xl6019簡介

　　1、特點

　　5V到40V寬輸入電壓范圍

　　1.25V輸出電壓采樣電壓

　　SW內置過壓保護功能

　　固定220KHz開關頻率

　　最大5A開關電流

　　94%以上轉換效率

　　EN腳TTL關斷功能

　　出色的線性與負載調整率

　　內置功率MOS

　　內置頻率補償功能

　　內置軟啟動功能

　　內置熱關斷功能

　　內置電流限制功能

　　TO263-5L封裝

　　2、描述

　　XL6019是一款專為升壓、升降壓設計的單片集成電路，可工作在DC5V到40V輸入電壓范圍，低紋波，內置功率MOS。XL6019內置固定頻率振蕩器與頻率補償電路，簡化了電路設計。

　　PWM控制環路可以調節占空比從0~90%之間線性變化。內置過電流保護功能與EN腳邏輯電平關斷功能。

　　3、應用

　　EPC/筆記本車載適配器

　　升壓、升降壓轉換

　　手持式設備供電

　　二、xl6019中文資料詳解—xl6019引腳圖及功能

　　1、xl6019引腳配置

　　2、xl6019引腳功能

　　表1.引腳說明

　　三、xl6019中文資料詳解—內部結構

　　1、內部結構方框圖

　　圖3.XL6019方框圖

　　四、xl6019中文資料詳解—特性參數

　　1、絕對最大額定值（注1）

　　注1：超過絕對最大額定值可能導致芯片永久性損壞，在上述或者其他未標明的條件下只做功能操作，在絕對最大額定值條件下長時間工作可能會影響芯片的壽命。

　　2、XL6019電氣特性

　　Ta=25℃；除非特別說明。

　　3、電氣特性（直流參數）

　　Vin=12V，GND=0V，Iout=0.1A;Ta=25℃；其他任意，除非特別說明。

　　五、xl6019中文資料詳解—典型應用電路

　　1、系統典型應用（VIN=12V，VOUT=24V）

　　圖9.XL6019系統參數測量電路（VIN=12V，VOUT=24V）

　　圖10.XL6019系統效率曲線

　　2、典型系統應用（VIN=5V，VOUT=12V）

　　圖11.XL6019系統參數測量電路（VIN=5V，VOUT=12V）

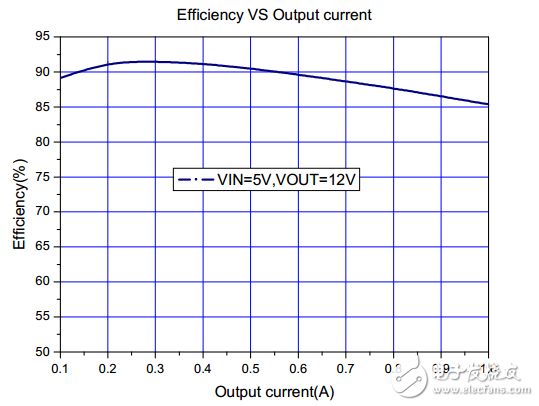

　　圖12.XL6019系統效率曲線

　　3、典型系統應用（VIN=10~32V，VOUT=36V）

　　圖13.XL6019系統參數測量電路（VIN=10~32V，VOUT=36V）

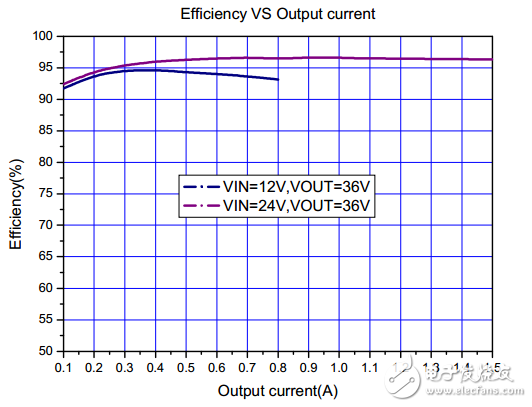

　　圖14.XL6019系統效率曲線

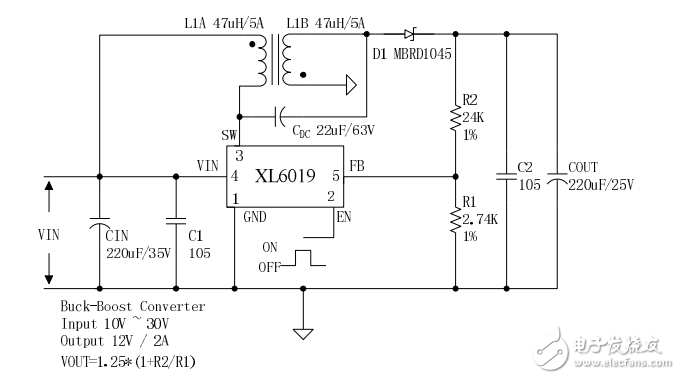

　　4、典型系統應用（SEPIC轉換器VIN=10~30V，VOUT=12V）

　　圖15.XL6019系統參數測量電路

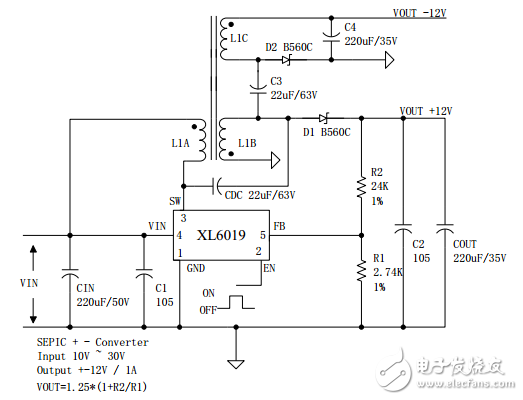

　　5、典型系統應用（SEPIC轉換器VIN=10~30V，VOUT=±12V）

　　圖16.XL6019系統參數測量電路
