仿人假手作為肢殘患者重獲人手功能的主要對象，具有重大的社會需求。理想的假手應具有人手的仿生特征，主要體現在假手構造、控制方式與環境感知3個方面，但由于其有限的體積和復雜的傳感器系統，對控制系統提出了更高的要求。

　　現有的控制系統有外置式和內置式兩種。外置式控制系統多用于研究型假手，如Cyber Hand，Tokyo Hand，Vanderbilt Hand等，這種控制系統主要用于算法、方案的驗證，在殘疾人應用上推廣意義較小。內置式控制系統在研究型假手和商業型假手上均有應用，其中研究型假手控制系統，在環境感知和雙向信息交互上投入大量研究，如Smart Hand，DARPA hand;而商業型假手控制系統雖然也有部分集成有外部傳感器，但傳感器系統簡單，雙向信息交互上也有較大欠缺，如i-Limb，BeBionic Hand.

　　HIT IV代假手控制系統采用DSP作為主控芯片，集成有位置傳感器和力矩傳感器，可對肌電信號采樣。但控制系統為一個整體，且體積較大，只適用于HIT IV代假手。DSP芯片在功能拓展上弱于FPGA，不利于二次開發。

　　本文采用模塊化設計方案，以FPGA作為核心芯片，運動控制、肌電信號采集、電刺激等模塊獨立設計，通過通用接口連接。在此基礎上，進行多模式的多指抓取實驗。

　　1仿人假手系統介紹

　　本文所設計的控制系統以HIT V代手為控制對象。該手略小于成年人人手，具有5根手指，每根手指2個指節，大拇指還另有一個內旋/外展關節，共有11個活動關節，整個手由6個直流電機驅動，每根手指安裝有力矩傳感器、位置傳感器、指尖六維力傳感器。

　　控制系統采用模塊化設計思想，將整個系統分割成幾個模塊，通過通用接口建立相互連接，使整個控制系統可以放置在仿人假手內部，實現機電一體化。

　　2基于FPGA的控制系統設計

　　仿人假手電氣控制系統用于實現假手各手指的驅動控制、多種傳感器信息的采集以及與上位機（ PC或PCI控制卡）之間的通信。該控制系統由10個模塊組成，分別為：由FPGA組成的主控芯片模塊、USB接口模塊、拇指控制電路模塊、食指控制電路模塊、中指控制電路模塊、無名指控制電路模塊、小指控制電路模塊、肌電信號采集模塊、電池管理系統模塊、電刺激反饋模塊。模塊化設計方法增加了控制系統的靈活性與獨立性，便于對模塊單獨進行調試與修改。電氣系統總體功能框圖如圖1.

　　圖1 電氣系統功能框圖

　　2.1 FPGA主控芯片模塊設計

　　FPGA主控芯片模塊采用Altera公司CycloneⅢ系FPGA芯片EP3C25F25617作為控制核心，負責肌電信號和多種傳感器信號的處理、與手指電路的通信、USB通信、CAN通信接口等功能。同時，主控芯片模塊還負責大拇指內旋/外展自由度驅動電機的控制。各個功能通過VHDL語言進行編寫，FPGA中嵌入雙NIOS核構成雙核處理器，其中一個NIOS核用于肌電信號處理，另一個NIOS核用于通信;雙核通過2M的EEPROM進行通信。FPGA功能框圖如圖2.

　　圖2 FPGA功能框圖

　　RS—485通信通過在NIOS核內自定義元件AutoSCI控制RS—485收發接口芯片MAX3362實現。MAX3362收發芯片可通過3.3 V低壓實現高速數據傳送。CAN與LVDS通信采用復用電路設計（圖3），通過更換接收發送接口芯片完成功能轉換。CAN通信采用TI公司的CAN收發器SN65HVD230QD作為接口芯片。LVDS通信采用TI公司的半雙工LVDS收發接口芯片SN65LVDM176，構成PPSeCo高速串行通信系統與PCI控制卡通信，通信速率可達25 Mbps，保證控制信息與傳感器信息傳送的及時性。

　　圖3 CAN通信/LVDS通信復用電路

　　拇指內旋/外展自由度驅動電機由NIOS核中自定義元件PWM控制。元件功能通過VHDL語言編寫，PWM波周期和占空比均可調。電機驅動芯片采用MPC17531A，其內部集成雙H橋，可直接控制直流有刷電機。

　　2.2手指運動控制模塊設計

　　五根手指的運動控制模塊采用相同的設計方案，增強系統的互換性與通用性。該模塊由DSP作為控制核心，直流有刷電機驅動芯片MPC17531A作為電機驅動芯片，負責手指電機的驅動，力矩傳感器、位置傳感器、電機電流傳感器信號的采集與處理，以及與觸覺傳感器系統的通信，最后各項數據通過RS—485通信接口與主控芯片模塊通信。控制模塊如圖4.

　　圖4 手指運動控制模塊功能框圖

　　該模塊采用的DSP TMS320F28027運行速率高，封裝小。內部集成的16通道12位A/D轉換器可實現對力矩、位置、電機電流信號的采樣。串行異步通信接口通過RS —485收發接口芯片實現與主控芯片模塊通信。EPWM模塊可直接控制直流有刷電機驅動芯片MPC17531A.

　　如圖5，關節力矩傳感器信號采集系統包括力矩傳感器、處理放大電路、濾波電路和A/D轉換電路。力矩傳感器基于應變原理，采用儀表放大器INA337組成半橋電路對力矩信號進行放大后通過RC濾波電路進入A/D轉換芯片。

　　圖5 力矩傳感器信號采集系統

　　如圖6，關節位置傳感器信號采集系統包括位置傳感器、處理放大電路、濾波電路和A/D轉換電路。位置傳感器基于旋轉電位器原理，采用集成運放MAX9618對電位器信號進行放大后通過RC濾波電路進入A/D轉換芯片。

　　圖6 位置傳感器信號采集系統

　　2.3肌電信號采集模塊設計

　　肌電信號采集模塊用來采集肌電電極的信號以及對信號的濾波和D/A轉換后存儲在CPU中，包括RC電路組成的濾波電路、D/A轉換電路和電壓轉換電路。數字信號通過電壓轉換芯片轉換為3.3 V電壓，通過SPI接口輸入到CPU中央處理器。

　　2.4電池管理系統模塊設計

　　電池管理模塊包括電池、電流傳感器、蜂鳴器電路、LED顯示電路。電流傳感器實時監測電池輸出電流大小，通過LED顯示電路和蜂鳴器電路顯示充電狀態和電池電量過低報警。

　　3軟件實現

　　在FPGA控制器程序設計中主要完成各系統參數的初始化與控制算法的實現，具體由如下幾部分構成：

　　1）與上位機通信部分：通過3種方式與上位機通信，獲得控制指令，分別為USB通信、LVDS通信、CAN通信，其中LVDS通信與CAN通信不能同時使用;

　　2）肌電信號采集部分：通過A/D轉換芯片將肌電電極信號轉換為數字量，并經過運算處理得到控制指令;

　　3）與手指運動控制模塊通信部分：通過SCI接口實現與手指運動控制模塊的RS—485通信;

　　4）生成驅動電機控制參數部分：運算處理控制指令，生成電機運動參數（方向與占空比）。

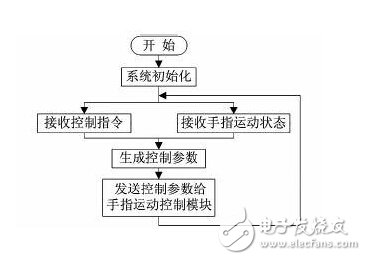

　　控制流程圖如圖7所示。

　　圖7 FPGA控制流程圖

　　DSP控制程序主要完成DSP各參數的初始化，控制流程圖如圖8.

　　圖8 DSP控制流程圖

　　4假手抓取實驗

　　基于上述設計，研制出HIT V假手樣機，進行抓取實驗（圖9），可實現多種動作模式的抓取，分別為：兩指捏取、三指捏取、圓柱抓取、球形抓取、單指指向、胡克抓取、側邊捏取、五指端取。控制過程中，系統工作穩定，滿足仿人假手運動控制和傳感器信息采集要求。

　　圖9 多指抓取實驗

　　5結論

　　本文介紹了結合FPGA與DSP的仿人假手控制系統的設計組成與工作流程。該控制系統體積小巧，可完全安裝于假手內部。實驗證明：該系統運行可靠、控制靈活，使用效果良好。
