水準儀是建筑工地上經常會用用到的工具，主要功能為測量標高，如何正確快速的使用，是每一個施工員必須掌握的必備技能，下面就讓我們一起來學習一下如何操作吧！

　　電子讀數方法當前電子水準儀采用了原理上相差較大的三種自動電子讀數方法：

　　1）相關法（徠卡NA3002/3003）；

　　2） 幾何法（蔡司DiNi10/20）；

　　3） 相位法（拓普康DL101C/102C）；

　　優點它與傳統儀器相比有以下特點：

　　1）讀數客觀。不存在誤差、誤記問題，沒有人為讀數誤差。

　　2）精度高。 視線高和視距讀數都是采用大量條碼分劃圖象經處理后取平均得出來的，因此削弱了標尺分劃誤差的影響。多數儀器都有進行多次讀數取平均的功能，可以削弱外界條件影響。不熟練的作業人員業也能進行高精度測量。

　　3）速度快。由于省去了報數、聽記、現場計算的時間以及人為出錯的重測數量，測量時間與傳統儀器相比可以節省1/3左右。

　　4）效率高。只需調焦和按鍵就可以自動讀數，減輕了勞動強度。視距還能自動記錄，檢核，處理并能輸入電子計算機進行后處理，可實線內外業一體化。

　　電子水準儀使用方法

　　1）安置儀器：電子水準儀的安置同光學水準儀。

　　2）整平：旋動腳螺旋使圓水準盒氣泡居中。

　　3）輸人測站參數：輸入測站高程。

　　4）觀測：將望遠鏡對準條紋水準尺，按儀器上的測量鍵。

　　5）讀數：直接從顯示窗中讀取高差和高程。此外，還可獲取距離等其它數據。

　　南方電子水準儀DL301為用鍵盤和安裝在側面的測量鍵來操作。由LCD顯示器顯示給使用者，并顯示測量結果和系統的狀態。

　　觀測時，電子水準儀在人工完成安置與粗平、瞄準目標（條形編碼水準尺）后，按下測量鍵后約3～4秒既顯示出測量結果。其測量結果可貯存在電子水準儀內或通過電纜連接存入機內記錄器中。

　　另外，觀測中如水準標尺條形編碼被局部遮擋＜30％，仍可進行觀測。

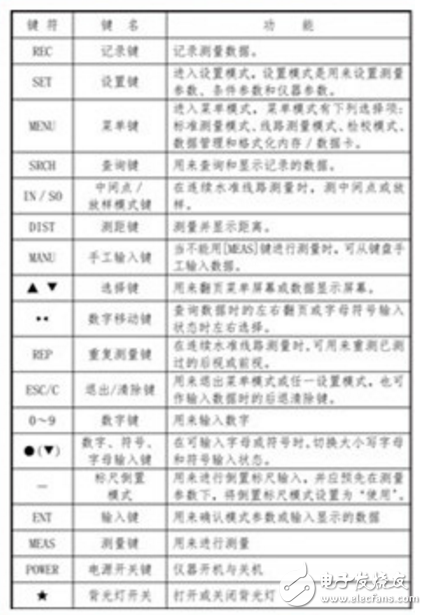

　　各鍵功能說明

　　三腳架的架設

　　應使用配套的E型鋁制三腳架或寬框三腳架，或球頭鋁制三腳架。

　?。?）伸縮三腳架三條腿到合適的長度，并擰緊腿部中間部分固定螺帽。

　　（2）固緊三腳架頭上的六角螺母，使三腳架腿不致于太松。將三腳架安置在給定點上，張開三腳架，使腿的間距約一米或腳架張角能保證三腳架穩定，先固定一個腳，再動其他二個腳使水準儀大致水平，如有必要可再伸縮三腳架腿的長度。

　?。?）將三腳架腿踩入地面內使其固定在地面上。

　　將儀器安裝到三腳架頭上

　　從儀器箱內小心取出儀器并安置到三腳架頭上

　?。?）將三腳架中心螺旋對準儀器底座上的中心，然后旋緊腳架上的中心螺旋直到將儀器固定在三架頭上。

　?。?）如果需要用水平度盤測定角度或設定一條線，則須用垂球將儀器精確地對中。

　　（3）利用三個腳螺旋使圓水準器氣泡居中，即置平儀器，若使用球頭三腳架，則應先輕輕松開腳架中心螺旋，然后將儀器圍繞三腳架頭頂部轉動使圓水準器泡居中，當氣泡位于圈內即可旋緊腳架上的固定螺母。

　　安置儀器在給定點上（對中）

　　當儀器用于測角或定線，則該儀器必須用垂球精確安置在給定點上。

　　（1）將垂球鉤掛在三腳架中心螺旋的垂球架上。

　?。?）然后將垂球線掛到垂球上，用滑動裝置調節線的長度使垂球位于合適的高度上。

　?。?）如果儀器未對準給定點，可將儀器移動到該點上，而無須改變三腳架腿與架頭之間的關系。首先將三腳架大致安置到給定點上，使垂球偏離該點約在lcm以內，握住三腳架的兩條腿，相對于第三條腿進行調節，使架頭水平、高度適當，架腿張開合適可觸及地面。

　?。?）最后一邊觀察垂球和架頭一邊將每條架腿踩入地面內。

　?。?）略微松開三腳架中心螺旋，在架頭上輕輕移動儀器，使垂球正好對準給定點，然后將三腳架中心螺旋旋緊。

　　整平儀器

　　轉動離圓水準器最遠的兩個腳螺旋，使圓水準器氣泡位于和上述兩個腳螺旋中心連線的垂線上。

　　然后旋轉第三個腳螺旋，使氣泡居中，，如果氣泡仍未嚴格居中，則應從頭開始重復上述操作注：整平過程中不要觸動望遠鏡。

　　調節目鏡

　　在測量操作之前，必須根據操作員的視力對望遠鏡目鏡進行調節

　?。?）按反時針方向旋轉目鏡調節環，此時十字絲可能變得模糊不清。

　　（2）按順時針方向慢慢旋轉目鏡環，直到十字絲清晰可見。

　　照準與調焦

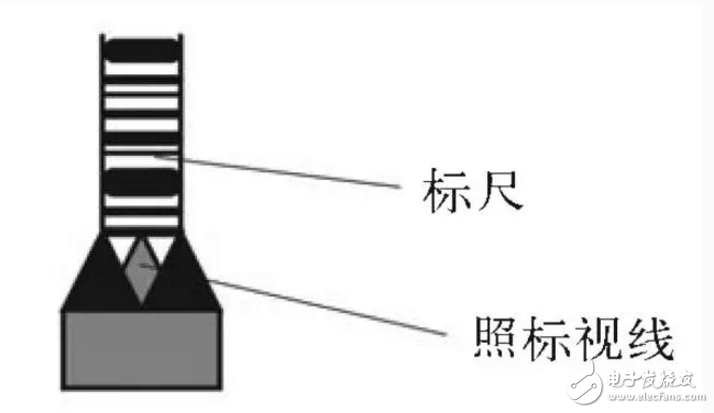

　　（1）將望遠鏡對準標尺，觀察提手把上的粗瞄器，使三角形標志的頂點對準標尺（如圖所示）

　　（2）任意方向旋轉調焦螺旋直到看清標尺。

　　（3）用水平微動螺旋精確照準標尺，詳情見“標尺的調焦與照準”

　　注：一旦水準儀已經調焦且瞄準標尺，即可一邊左、右移動眼睛一邊通過望遠鏡觀察，按理此時十字絲和標尺之間不會出現偏離，若有偏離（視差），則應仔細調焦儀器或調節目鏡，以使消除調焦誤差。

　　數字水準儀觀測

　　往、返測奇數站照準標尺順序為：

　　a）后視標尺； b）前視標尺； c）前視標尺； d）后視標尺。

　　往、返測偶數站照準標尺順序為：

　　a）前視標尺； b）后視標尺； c）后視標尺； d）前視標尺。

　　一測站操作程序如下（以奇數站為例）：

　　a）首先將儀器整平（望遠鏡繞垂直軸旋轉，圓氣泡始終位于指標環中央）；

　　b）將望遠鏡對準后視標尺（此時，標尺應按圓水準器整置于垂直位置），用垂直絲照準條碼中央，精確調焦至條碼影像清晰，按測量鍵；

　　c）顯示讀數后，旋轉望遠鏡照準前視標尺條碼中央，精確調焦至條碼影像清晰，按測量鍵；

　　d）顯示讀數后，重新照準前視標尺，按測量鍵；

　　e）顯示讀數后，旋轉望遠鏡照準后視標尺條碼中央，精確調焦至條碼影像清晰，按測量鍵。顯示測站成果。測站檢 核合格遷站。

　　間歇與檢測

　　觀測間歇時，最好在水準點上結束。否則，應在最后一站選擇兩個堅穩可靠、光滑突出、便于放置標尺的固定點，作為間歇點。如無固定點可選擇，則間歇前應對最后兩測站的轉點尺樁（用尺臺作轉點尺承時，可用三個帶帽釘的木樁）做妥善安置，作為間歇點。

　　間歇后應對間歇進行檢測，比較任意兩尺承點間歇前后所測高差，若符合限差（見 表8）要求，即可由此起測；若超過限差，可變動儀器高度再檢測一次，如仍超 限，則應從前一水準點起測

　　檢測成果應在手簿中保留，但計算高差時不采用。

　　數安水準儀測量間歇可用建立新測段等方法檢測，檢測有因難時最好收測在固定點上。

　　測站觀測限差與設置

　　測站觀限差

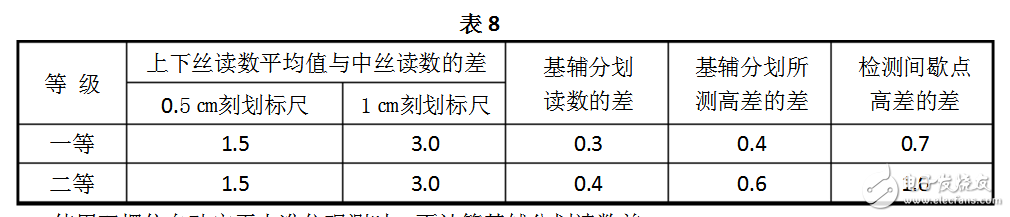

　　測站觀測限差應不超過表8的規定。

　　使用雙擺位自動安平水準儀觀測時，不計算基輔分劃讀數差。 對于數字水準儀，同一標尺兩次讀數差不設限差，兩次讀數所測高差的差執行基輔分劃所測高差之差的限差。

　　測站觀測誤差超限，在本站發現后可立即重測，若遷站后才檢查發現，則應從水準點或間歇點（應經檢測符合限差）起始，重新觀測。

　　數字水準儀測段往返起始測站設置

　　a）儀器設置主要有：

　　一—測量的高程單位和記錄到內存的單位為米（m）；

　　——最小顯示位為O.000 01 m；

　　——設置日期格式為實時年、月、日；

　　——設置時間格式為實時24小時制。

　　b）測站限差參數設置：

　　——視距限差的高端和低端；

　　——視線高限差的高端和低端；

　　——前后視距差限差；

　　——前后視距差累積限差；

　　——兩次讀數高差之差限差。

　　c） 作業設置：

　　——建立作業文件；

　　——建立測段名；

　　——選擇測量模式：“aBFFB”；

　　——輸入起始點參考高程；

　　——輸入點號（點名）；

　　一一輸入其他測段信息。

　　d）通訊設置：按儀器說明書操作。

　　在使用電子水準儀之前必須注意以下幾點：

　　1）不要將鏡頭對準太陽，將儀器直接對準太陽會損傷觀測員眼睛及損壞儀器內部電子元件。在太陽較低或陽光直接射向物鏡時，應用傘遮擋。

　　2）條紋編碼尺表面保持清潔，不能擦傷，儀器是通過讀取尺子黑白條紋來轉換成電信號的，如果尺子表面粘上灰塵、污垢或擦傷，會影Plan量精度或根本無法測量。
