實驗三 三相負載三角形連接
一、實驗?zāi)康模?br>1.熟悉三相負載作三角形連接的方法。
2.驗證負載作三角形連接時,對稱與不對稱的線電流與相電流之間的關系。
二、實驗原理:
三相負載三角形連接時如下圖所示。
1、 當三相負載對稱連接時,其線電流、相電流之間的關系為 ,且相電流超前線電流 。
2、當三相負載不對稱作三角形連接時,將導致兩相的線電流、一相的相電流發生變化。此時,I 與I 無 的關系。

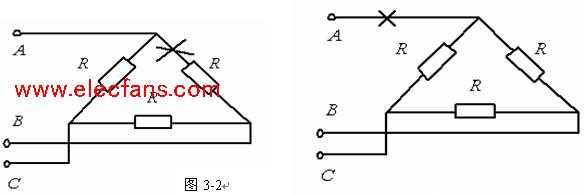

3、當三角形連接時,一相負載斷路時,如下圖3-2所示。此時只影響故障相不能正常工作,其余兩相仍能正常工作。
4、當三角形連接時,一條火線斷線時如下圖3-2所示。此時故障兩相負載電壓小于正常電壓,而BC相仍能夠正常工作。
三、實驗儀表設備:
1、三相負載箱一臺 2、電流表T —MA一只 3、電壓表 一只
四、預習要點:
1、實驗板上一相負載,電流插孔只有一個,如何通過適當接線使其可測線電流,又如何接線使其可測相電流?測相電流時,電流插孔又是對應那一相的電流?
五、實驗步驟及內容:

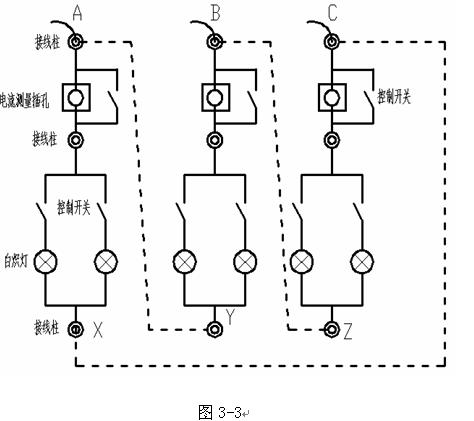

實驗板布置圖見實驗二。接線參照圖3-3。
1、參照下圖將負載箱接成三角形的負載。
2、合上供電箱的開關,進行下列負載接法的測量并將數據記入表內。
數據記入表
測量數據 負載接法 |
線電流 |
相電流 |
線電壓 | ||||||
I |
I |
I |
I |
I |
I |
U |
U |
U | |
負載對稱 |
|
|
|
|
|
|
|
|
|
負載不對稱 |
|
|
|
|
|
|
|
|
|
一相負載斷路 |
|
|
|
|
|
|
|
|
|
一相火線斷路 |
|
|
|
|
|
|
|
|
|
(1)對稱負載的測量,所有開關全部接通。
(2)不對稱負載的測量,短開KA1 開關。
(3)一相負載短路,短開KAI.KA2開關。
(4)一相火線斷線,開關全部接通,取掉A相火線。
上述內容作完后,數據經老師檢查后方可整理實驗臺,離開實驗室。
五、填寫實驗報告:
1、負載作三角形連接時,從實驗的數據作 與 之間關系的計算。二者之間的關系是什么?
2、 對各種情況負載下用實驗的數據進行分析。說明了什么?
