三個接觸器控制的星形-三角形降壓起動的控制線路

正常運行定子繞組為三角形聯接的三相鼠籠式異步電動機，可采用Y--△ 降壓起動方式達到限制起動電流的目的。如圖3.10所示，電動機起動時，KM1 、KM3線圈得電，定子繞組先暫時連接為Y形，進行降壓起動。當起動完畢，電動機轉速達到穩定轉速時，KM1 、KM2定子繞組接為△形，使電動機在全壓下運行，由星形轉為三角形是靠時間繼電器KT來實現的。

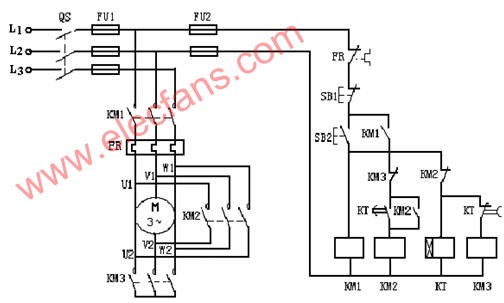

圖3.10? 三個接觸器控制的Y--△ 降壓起動的控制線路

合上電源開關，按下起動按鈕SB2，使接觸器KM1線圈通電并自鎖，隨即接觸器KM3線圈也通電，KM1 、KM3的主觸點閉合，電動機接成星形聯接，接入三相電源進行降壓起動。在KM3線圈通電的同時，時間繼電器KT線圈也處于通電狀態，經過一段時間的延時后，KT的常閉觸點斷開，接觸器KM3線圈失電，KT的另一對常開觸點閉合，接觸器KM2線圈通電并自鎖，KM2主觸點閉合，電動機接成三角形聯接，電動機在全電壓下運行。
當KM2線圈通電后，常閉觸點斷開，使KT線圈斷電，避免了時間繼電器長期工作。KM2 、KM3的常閉觸點也為互鎖觸點，以防止KM2 、KM3線圈同時通電，其主觸點閉合造成主電路電源短路。
