受控源VCVS、VCCS、CCVS、CCCS的實驗研究
一、實驗?zāi)康?br>1.進一步熟悉實驗臺的布局及直流電壓源、直流電壓表電流表的使用方法。
2．通過測試受控源的外特性及其轉移參數，進一步理解受控源的物理概念，加深對受控源的認識和理解。???
3.進一步學會用電流插頭、插座測量各支路電流。
二、實驗原理

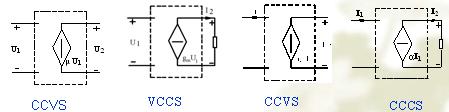

1．受控源是四端器件， 或稱為雙口元件。它有一對輸入端（U1、I1）和一對輸出端（U2、I2）。輸入端可以控制輸出端電壓或電流的大小。施加于輸入端的控制量可以是電壓或電流，因而有兩種受控電壓源（即電壓控制電壓源VCVS和電流控制電壓源CCVS）和兩種受控電流源（即電壓控制電流源VCCS和電流控制電流源CCCS）。

2.當受控源的輸出電壓（或電流）與控制支路的電壓（或電流）成正比變化時，則稱該受控源是線性的。
3.受控源的控制端與受控端的關系式稱為轉移函數。四種受控源的轉移函數參量的定義如下：
(1) 壓控電壓源(VCVS)：U2＝f(U1)，μ＝U2/U1? 稱為轉移電??? 壓比（或電壓增益）。
(2) 壓控電流源(VCCS)：I2＝f(U1)，gm＝I2/U1 稱為轉移電導。
(3) 流控電壓源(CCVS)：U2＝f(I1)，rm＝U2/I1 稱為轉移電阻。
(4) 流控電流源(CCCS)：I2＝f(I1)，α＝I2/I1? 稱為轉移電流比（或電流增益）。

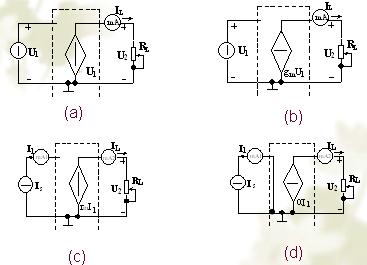

三、實驗電路

四、實驗儀器
序號?名??? 稱?型號與規格?數量?備? 注
1?直流穩壓電源?0-30V可調?1?DG04
2?可調直流恒流源?0-500mA?1?DG04
3?直流數字毫安表?0-200mV?1?D31
4?直流數字電壓表?0-200V?1?D31
5?可調電阻箱?0-99999.9Ω?1?DG05
6?實驗線路??1?DG04
五、實驗內容
1．測量受控源VCVS的轉移特性U2＝f(U1)及負載特性U2＝f(IL) ，實驗線路如圖
(1) 不接電流表，固定RL＝2KΩ，調節穩壓電源輸出電壓U1，測量U1及相應的U2值，記入表4-1
??? 在方格紙上繪出電壓轉移特性曲線U2＝f(U1)， 并在其線性部分求出轉移電壓比μ。

U1（v）?0?1?2?3?4?5?6?8?9??μ
U2（v）???????????

(2) 接入電流表，保持U1＝2V，調節RL可變電阻箱的阻值，測U2及IL，繪制負載特性曲線U2＝f(IL)。記入表4-2
表4-2
RL（Ω） ?50?70?100?200?300?400?500?∞ ?
U2（v）?????????
IL（mA）?
2. 測量受控源VCCS的轉移特性 IL＝f(U1)及負載特性IL＝f(U2)，實驗線路如圖。

(1) 固定RL＝2KΩ，調節穩壓電源的輸出電壓U1，測出相應的IL值，繪制IL＝f(U1)曲線，并由其線性部分求出轉移電導gm。記入表4-3
表4-3
U1（v）?0.1?0.5?1.0?2.0?3.0?3.5?3.7?4.0??gm
IL（mA）??????????
2) 保持U1＝2V，令RL從大到小變化，測出相應的IL及U2，繪制IL＝f(U2)曲線。記入表4-4
表4-4
RL（Ω） ?50?20?10?8?7?6?5?4 ?2?1?
U2（v）???????????
IL（mA）???????????
3. 測量受控源CCVS的轉移特性 U2＝f(I1)與負載特性U2＝f(IL) ，實驗線路如圖。
(1) 固定RL＝2KΩ，調節恒流源的輸出電流Is，按下表所列Is值，測出U2，繪制U2＝f(I1)曲線，并由其線性部分求出轉移電阻rm。記入表4-5
表4-5
I1（mA）?0.1?1.0?3.0?5.0?7.0?8.0?9.0?9.5?rm
U2（v）??????????2) 保持Is＝2mA，按下表所列RL值，測出U2及IL， 繪制負載特性曲線U2＝f(IL)。記入表4-6
?
表4-6
RL（KΩ）?0.5?1?2?4?6?8?10
U2（v）???????
IL（mA）??
4. 測量受控源CCCS的轉移特性 IL＝f(I1)及負載特性IL＝f (U2)，實驗線路如圖。
(1)參見3(1)測出IL，繪制IL＝f(I1)曲線，并由其線性部分求出轉移電流比α。記入表4-7
表4-7
?
I1（mA）?0.1?0.2?0.5?1?1.5?2?2.2?α
IL（mA）????????
(2)保持Is＝1mA，令RL為下表所列值，測出IL， 繪制IL＝f(U2)曲線。記入表4-8
表4-8
RL（KΩ）?0?0．1?0．5?1?2?5?10?20?30?80
IL（mA）??????????
U2（v）???????????
六、實驗注意事項
1. 每次組裝線路，必須事先斷開供電電源，但不必關閉電源總開關。

2. 用恒流源供電的實驗中，不要使恒流源的負載開路。
七、實驗報告要求
1.實驗?zāi)康??????????? 2．實驗原理;?????
3.實驗儀器;?????????? 4．實驗電路;????
5．實驗內容及實驗步驟、實驗數據;
6．用實驗結果驗證理論的正確性：
? 1）根據實驗數據， 在方格紙上分別繪出四種受控源的轉移特性和負載特性曲線，并求出相應的轉移參量。
? 2）對實驗的結果作出合理的分析和結論， 總結對四種受控源的認識和理解。
7．實驗心得體會及其他。
