上海龍茂微電子一系列電源解決方案，全力推進LED路燈

自從科技部推出十城萬盞提案以后，各地政府紛紛響應，全力推進LED路燈。其中絕大多數是把現有的高壓鈉燈改造成為LED路燈，所以原來的交流供電電路還在，急需一批采用市電供電的LED路燈。一般市電供電的LED路燈雖然也采用恒流電源，但大多沒有調光功能，然而即使采用市電供電，如何進一步節能也還是一個重要的問題。為此上海龍茂公司和香港煒達公司緊密合作，推出了一系列市電程序調光LED路燈的電源解決方案。其中有80W（100W），112W（150W），168W（200W），的各種解決方案（括號中的數字代表了所采用的恒壓源的瓦數）。所有這些方案都采用了先恒壓再恒流的方案，以各自實現最高的性能。

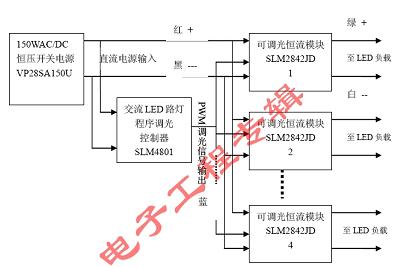

以112WLED路燈為例，它的框圖如下所示。

其中AC/DC恒壓源采用了香港煒達公司的VP28SA150U恒壓源。其最大輸出功率為150W瓦，輸出電壓為28V直流，最大輸出電流為5.36A。其效率高達92%，功率因素高達0.99以上。外形圖如照片所示。

其它瓦數的AC/DC恒壓源的型號和規格如下表所示:

其中輸出電壓可以根據LED負載所需的最高電壓再加上2-3V，以使其后的恒流驅動源工作于降壓模式，而得到最高的效率。

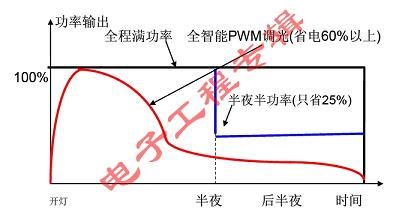

后面接上龍茂公司的可調光降壓式恒流源SLM2842JD，這種恒流源可以接受脈寬調制（PWM）的調光信號。其效率高達97%以上。在這里用來驅動4x7個1W的LED。一共用了4塊這樣的模塊，以驅動總共112W的LED。調光控制器則采用了龍茂公司生產的SLM4801。這個調光控制器可以根據事先測得的該地區的交通流量，設定其在不同時段的亮度。這個控制器可以整個路燈接通時開始計時，進行調光。也可以根據自帶的光敏元件測光，等到天黑時自動開燈。采用程序調光以后，可以節能60%以上。

這幾種方案已經被有關企業采用，準備用到幾處路燈中去。
